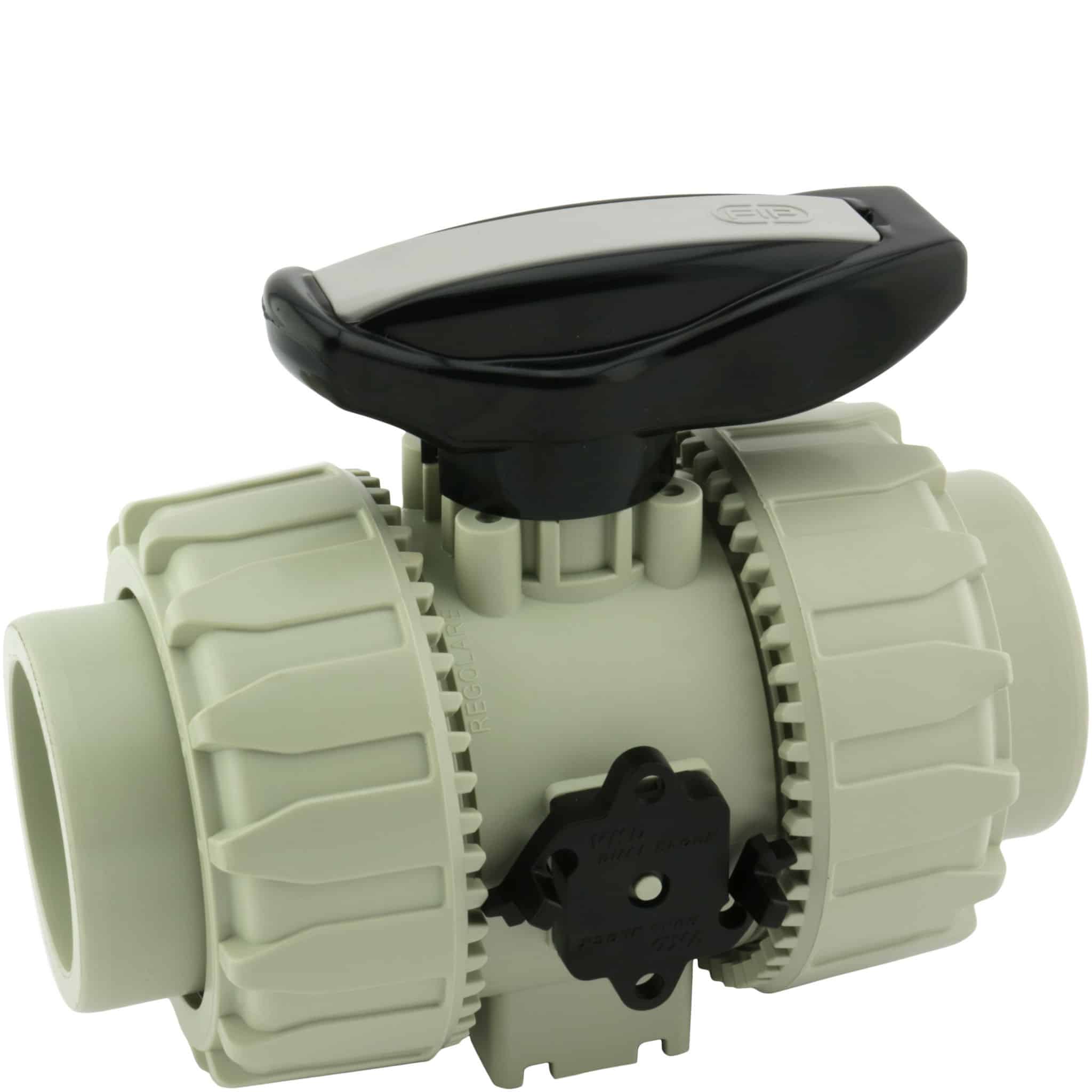

VKDIM-E

PP Kugleventil indv. svejsning DN10-100 EPDM

  • PP VKD Kugleventil 2-vejs
  • Med PP indlægsdele for indv. muffesvejsning
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • EPDM
Fjern

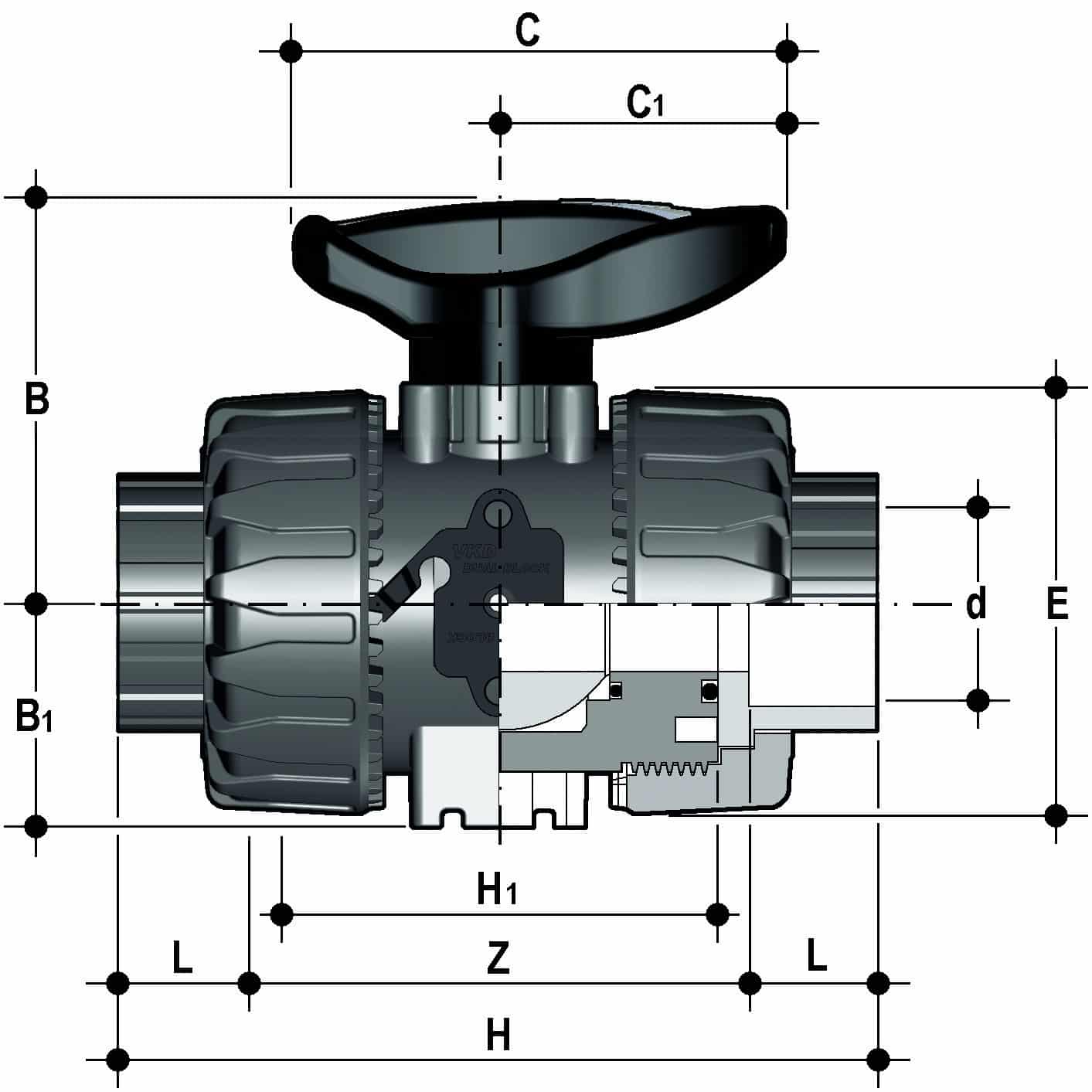

Vis alle mål +
Artikel nummer VVS-nummer dDNZHH1EBCB1C1Filer
VKDIM-E-016 161074.5102655454672940 CAD/Step
VKDIM-E-020 201573102655454672940 CAD/Step
VKDIM-E-025 2520821147065658534.549 CAD/Step
VKDIM-E-032 322590126787369.5853949 CAD/Step
VKDIM-E-040 4032100141888682.51084664 CAD/Step
VKDIM-E-050 50401171649398891085264 CAD/Step
VKDIM-E-063 63501441991111221081346276 CAD/Step
VKDIM-E-075 756515321313316216422587175 CAD/Step
VKDIM-E-090 9080173239149202177327105272 CAD/Step
VKDIM-E-110 110100199268167236195385129330 CAD/Step
Artikel nummer VKDIM-E-016
VVS-nummer
d 16
DN 10
Z 74.5
H 102
H1 65
E 54
B 54
C 67
B1 29
C1 40
Artikel nummer VKDIM-E-020
VVS-nummer
d 20
DN 15
Z 73
H 102
H1 65
E 54
B 54
C 67
B1 29
C1 40
Artikel nummer VKDIM-E-025
VVS-nummer
d 25
DN 20
Z 82
H 114
H1 70
E 65
B 65
C 85
B1 34.5
C1 49
Artikel nummer VKDIM-E-032
VVS-nummer
d 32
DN 25
Z 90
H 126
H1 78
E 73
B 69.5
C 85
B1 39
C1 49
Artikel nummer VKDIM-E-040
VVS-nummer
d 40
DN 32
Z 100
H 141
H1 88
E 86
B 82.5
C 108
B1 46
C1 64
Artikel nummer VKDIM-E-050
VVS-nummer
d 50
DN 40
Z 117
H 164
H1 93
E 98
B 89
C 108
B1 52
C1 64
Artikel nummer VKDIM-E-063
VVS-nummer
d 63
DN 50
Z 144
H 199
H1 111
E 122
B 108
C 134
B1 62
C1 76
Artikel nummer VKDIM-E-075
VVS-nummer
d 75
DN 65
Z 153
H 213
H1 133
E 162
B 164
C 225
B1 87
C1 175
Artikel nummer VKDIM-E-090
VVS-nummer
d 90
DN 80
Z 173
H 239
H1 149
E 202
B 177
C 327
B1 105
C1 272
Artikel nummer VKDIM-E-110
VVS-nummer
d 110
DN 100
Z 199
H 268
H1 167
E 236
B 195
C 385
B1 129
C1 330
Datablad
Produktblad
