VKDOC-V

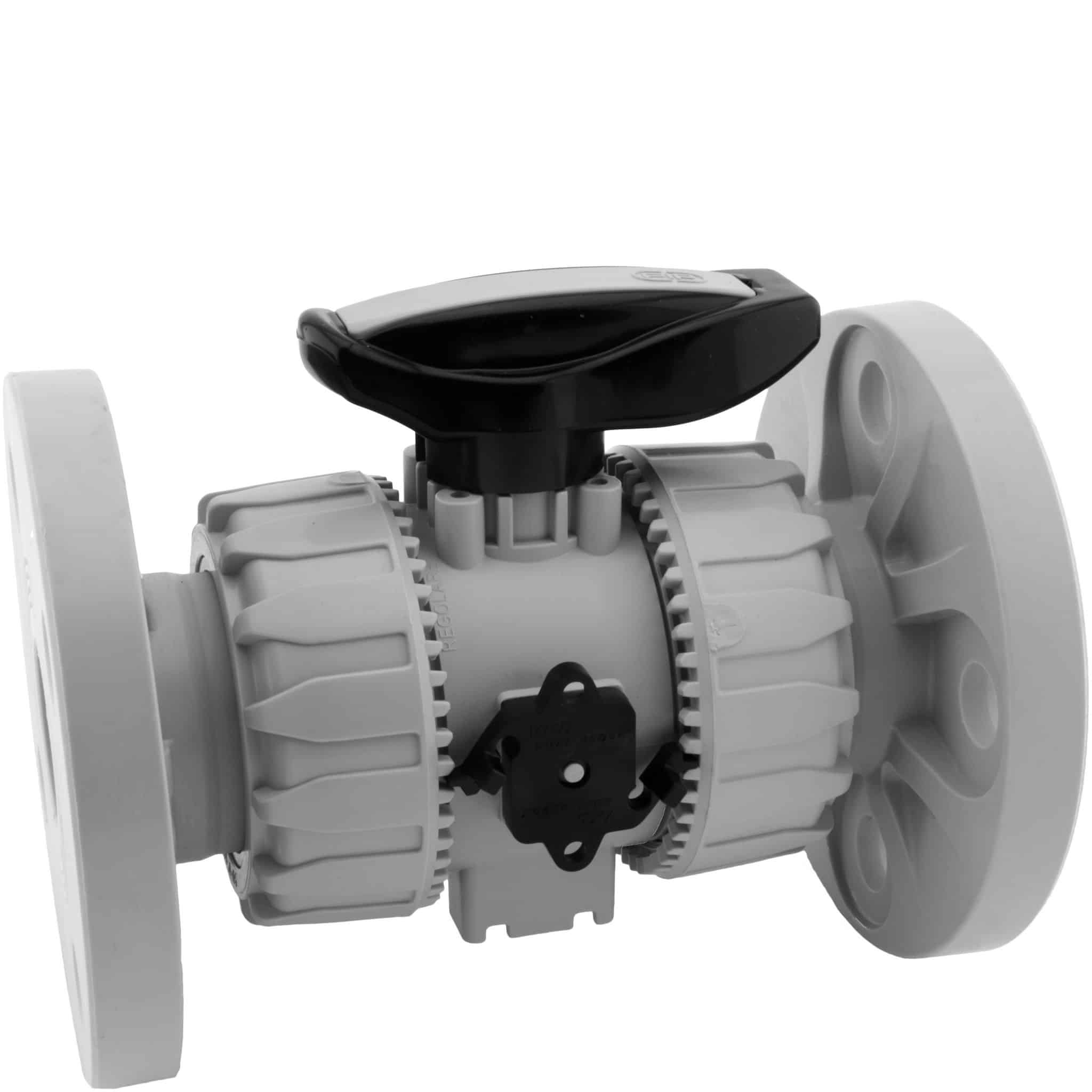

Kugleventil flangetilslutning DN15-100 FPM

  • C-PVC Kugleventil, 2-vejs
  • Udstyret med Dual Block, låseanordning til omløberne, samt mulighed for montering af identifikationsskilt
  • Faste sæder, en side af ventilen kan demonteres under fuldt tryk
  • Med flanger
  • Liner i FPM
  • PN1 6
Fjern

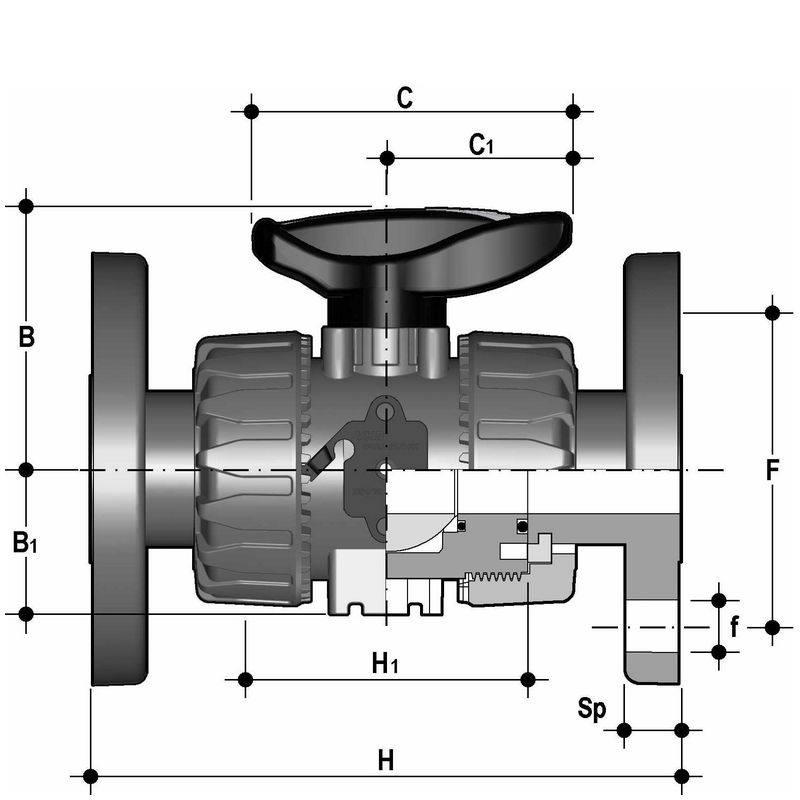

Vis alle mål +
Artikel nummer VVS-nummer dDNHH1FfCxC1BxB1SpUFiler
VKDOC-V-020 201513065651467x4054x29114
VKDOC-V-025 252015070751485x4965x34,513.54
VKDOC-V-032 322516078851485x4969,5x39144
VKDOC-V-040 40321808810018108x6482,5x46144
VKDOC-V-050 50402009311018108x6489x52164
VKDOC-V-063 635023011112518134x76108x62164
VKDOC-V-075 756529013314517327x175164x87214
VKDOC-V-090 908031014916017327x272177x10521.58
VKDOC-V-110 11010035016718017385x330195x12921.58
Artikel nummer VKDOC-V-020
VVS-nummer
d 20
DN 15
H 130
H1 65
F 65
f 14
CxC1 67x40
BxB1 54x29
Sp 11
U 4
Artikel nummer VKDOC-V-025
VVS-nummer
d 25
DN 20
H 150
H1 70
F 75
f 14
CxC1 85x49
BxB1 65x34,5
Sp 13.5
U 4
Artikel nummer VKDOC-V-032
VVS-nummer
d 32
DN 25
H 160
H1 78
F 85
f 14
CxC1 85x49
BxB1 69,5x39
Sp 14
U 4
Artikel nummer VKDOC-V-040
VVS-nummer
d 40
DN 32
H 180
H1 88
F 100
f 18
CxC1 108x64
BxB1 82,5x46
Sp 14
U 4
Artikel nummer VKDOC-V-050
VVS-nummer
d 50
DN 40
H 200
H1 93
F 110
f 18
CxC1 108x64
BxB1 89x52
Sp 16
U 4
Artikel nummer VKDOC-V-063
VVS-nummer
d 63
DN 50
H 230
H1 111
F 125
f 18
CxC1 134x76
BxB1 108x62
Sp 16
U 4
Artikel nummer VKDOC-V-075
VVS-nummer
d 75
DN 65
H 290
H1 133
F 145
f 17
CxC1 327x175
BxB1 164x87
Sp 21
U 4
Artikel nummer VKDOC-V-090
VVS-nummer
d 90
DN 80
H 310
H1 149
F 160
f 17
CxC1 327x272
BxB1 177x105
Sp 21.5
U 8
Artikel nummer VKDOC-V-110
VVS-nummer
d 110
DN 100
H 350
H1 167
F 180
f 17
CxC1 385x330
BxB1 195x129
Sp 21.5
U 8
Datablad
