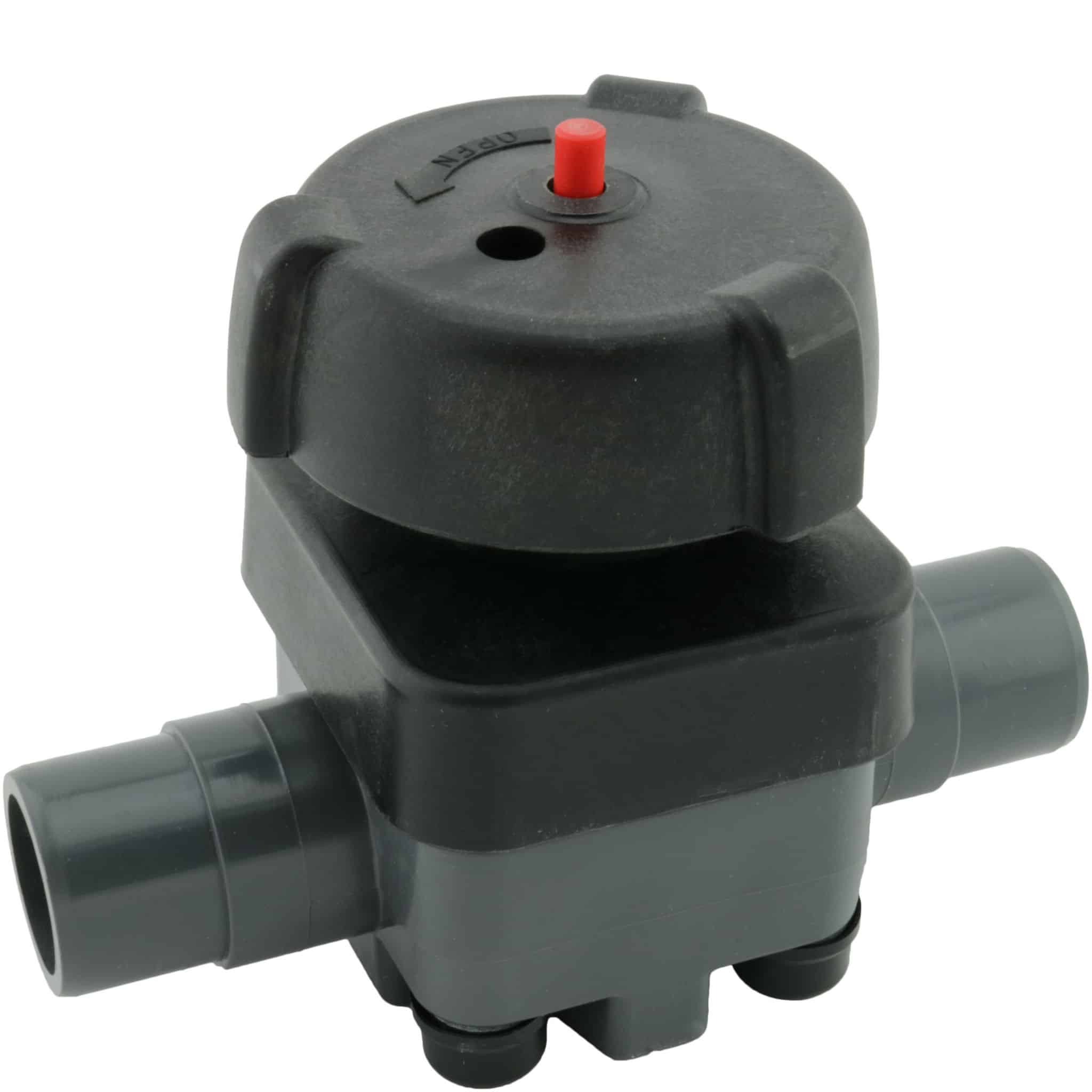

VMDV-P

PVC Membranventil udv. limning DN15-100mm PTFE

  • PVC VM Membranventil med låsebart håndtag
  • Udv. limning
  • Nyt design med højere Kv-værdi
  • PN10 d20-63 mm.
  • PN6 d75-110 mm.
  • PTFE (OBS: O-ring i unionen i FPM)
Fjern

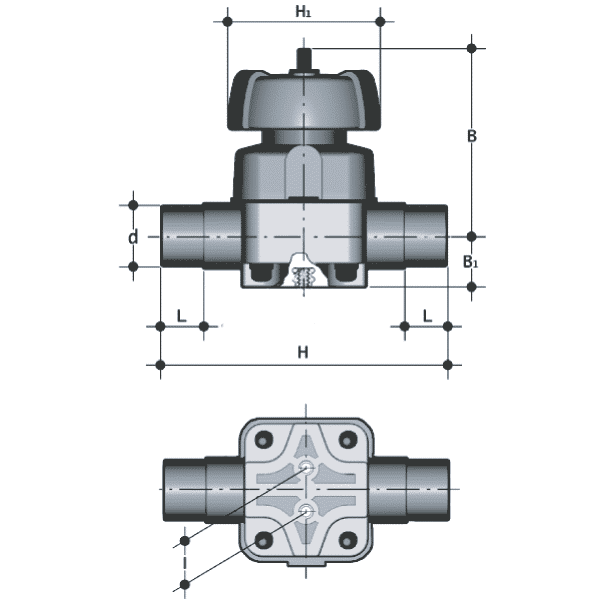

Vis alle mål +
Artikel nummer VVS-nummer dDNMembranBB1HH1lLVægtFiler
VMDV-P-020 2015PTFE9526124902516700 g CAD/Step
VMDV-P-025 2520PTFE9526144902519700 g CAD/Step
VMDV-P-032 3225PTFE9526154902522700 g CAD/Step
VMDV-P-040 4032PTFE1264017411545261500 g CAD/Step
VMDV-P-050 5040PTFE1264019411545311500 g CAD/Step
VMDV-P-063 6350PTFE1484022414045382400 g CAD/Step
VMDV-P-075 7565PTFE22555284215100517000 g CAD/Step
VMDV-P-090 4527391 9080PTFE22555300215100517000 g CAD/Step
VMDV-P-110 4527392 110100PTFE295693402501206110500 g CAD/Step
Artikel nummer VMDV-P-020
VVS-nummer
d 20
DN 15
Membran PTFE
B 95
B1 26
H 124
H1 90
l 25
L 16
Vægt 700 g
Artikel nummer VMDV-P-025
VVS-nummer
d 25
DN 20
Membran PTFE
B 95
B1 26
H 144
H1 90
l 25
L 19
Vægt 700 g
Artikel nummer VMDV-P-032
VVS-nummer
d 32
DN 25
Membran PTFE
B 95
B1 26
H 154
H1 90
l 25
L 22
Vægt 700 g
Artikel nummer VMDV-P-040
VVS-nummer
d 40
DN 32
Membran PTFE
B 126
B1 40
H 174
H1 115
l 45
L 26
Vægt 1500 g
Artikel nummer VMDV-P-050
VVS-nummer
d 50
DN 40
Membran PTFE
B 126
B1 40
H 194
H1 115
l 45
L 31
Vægt 1500 g
Artikel nummer VMDV-P-063
VVS-nummer
d 63
DN 50
Membran PTFE
B 148
B1 40
H 224
H1 140
l 45
L 38
Vægt 2400 g
Artikel nummer VMDV-P-075
VVS-nummer
d 75
DN 65
Membran PTFE
B 225
B1 55
H 284
H1 215
l 100
L 51
Vægt 7000 g
Artikel nummer VMDV-P-090
VVS-nummer 4527391
d 90
DN 80
Membran PTFE
B 225
B1 55
H 300
H1 215
l 100
L 51
Vægt 7000 g
Artikel nummer VMDV-P-110
VVS-nummer 4527392
d 110
DN 100
Membran PTFE
B 295
B1 69
H 340
H1 250
l 120
L 61
Vægt 10500 g
Datablad

Tilbehør

024.13

Slaglængdebegrænser

M/VM

Erstatningsmembran
