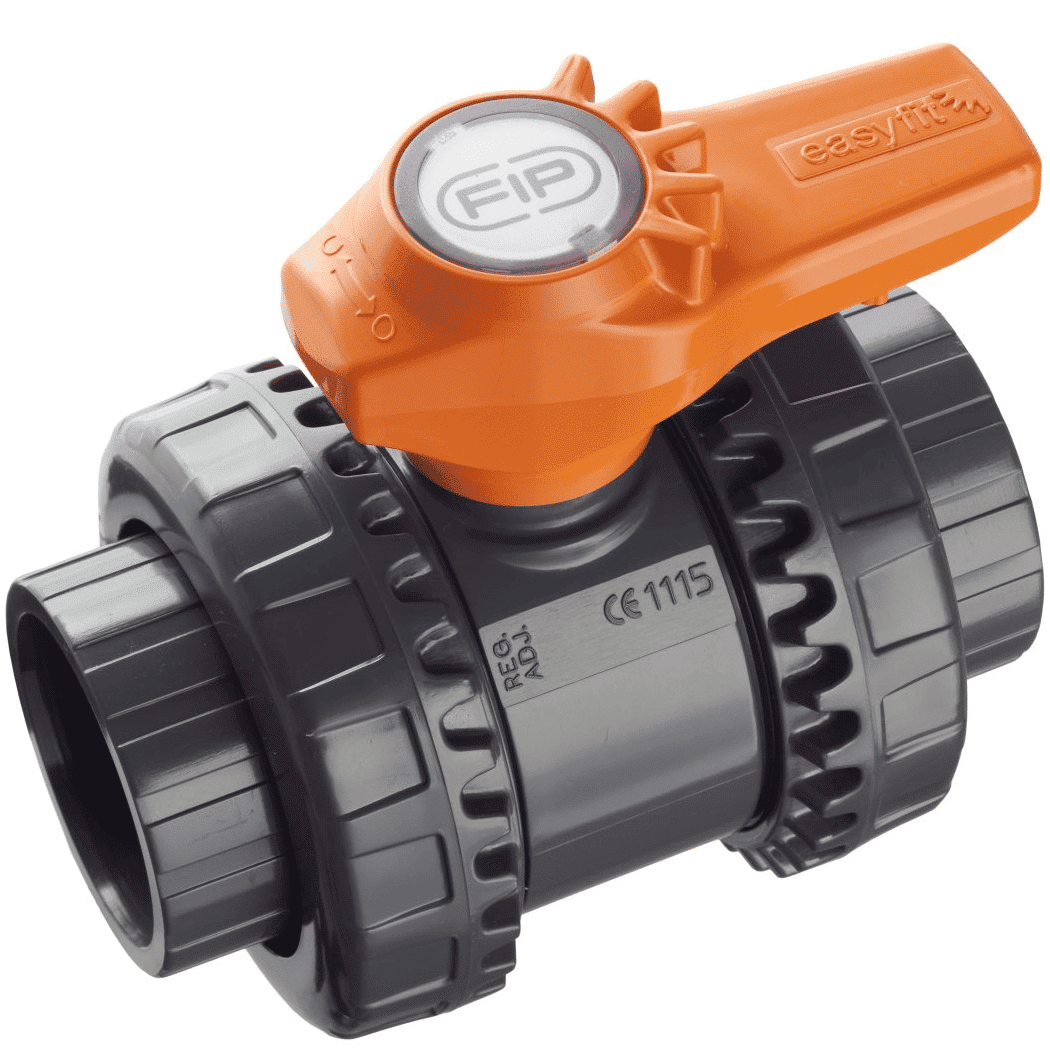

VXEFV-V

PVC Kugleventil indvendig gevind DN10-100mm FPM

  • PVC VXE Kugleventil 2-vejs industri
  • Med PVC indlægsdele med gevindmuffer
  • FPM tætning
  • Sædetætning i PTFE
  • PN16
  • Orange håndtag
Fjern

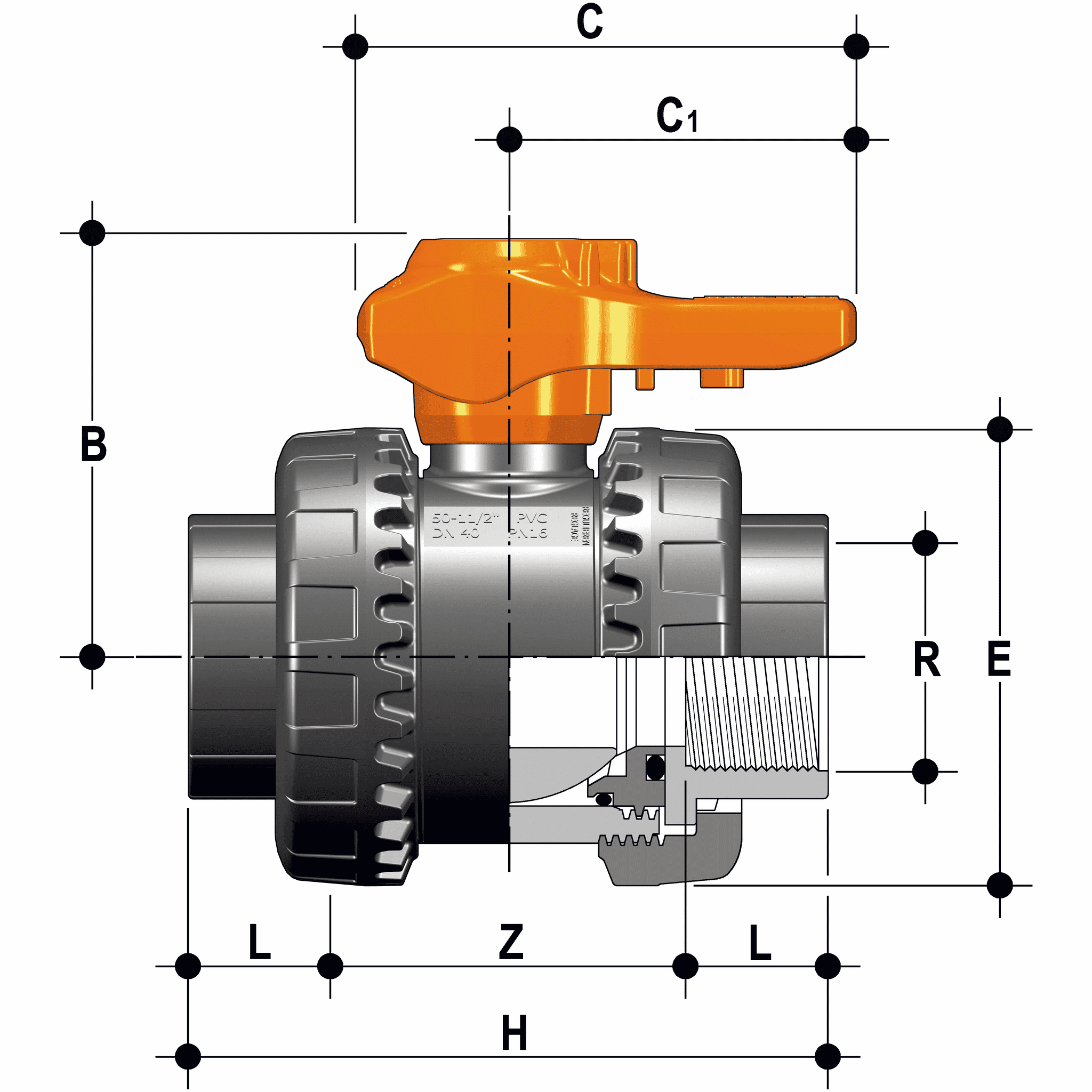

Vis alle mål +
Artikel nummer VVS-nummer RDNPNLZHEBCC1Filer
VXEFV-V-R010 3/8"101611598253496444 CAD/Step
VXEFV-V-R015 1/2"151615609053496444 CAD/Step
VXEFV-V-R020 3/4"201616609363627855 CAD/Step
VXEFV-V-R025 1"2516197211072718760 CAD/Step
VXEFV-V-R032 1 1/4"32162184127858210272 CAD/Step
VXEFV-V-R040 1 1/2"401621881311009210976 CAD/Step
VXEFV-V-R050 2"50162611016111811013394 CAD/Step
VXEFV-V-R065 2 1/2"651630151211157142214115 CAD/Step
VXEFV-V-R080 3"801633181248174151239126 CAD/Step
VXEFV-V-R100 4"1001639204283212175270145 CAD/Step
Artikel nummer VXEFV-V-R010
VVS-nummer
R 3/8"
DN 10
PN 16
L 11
Z 59
H 82
E 53
B 49
C 64
C1 44
Artikel nummer VXEFV-V-R015
VVS-nummer
R 1/2"
DN 15
PN 16
L 15
Z 60
H 90
E 53
B 49
C 64
C1 44
Artikel nummer VXEFV-V-R020
VVS-nummer
R 3/4"
DN 20
PN 16
L 16
Z 60
H 93
E 63
B 62
C 78
C1 55
Artikel nummer VXEFV-V-R025
VVS-nummer
R 1"
DN 25
PN 16
L 19
Z 72
H 110
E 72
B 71
C 87
C1 60
Artikel nummer VXEFV-V-R032
VVS-nummer
R 1 1/4"
DN 32
PN 16
L 21
Z 84
H 127
E 85
B 82
C 102
C1 72
Artikel nummer VXEFV-V-R040
VVS-nummer
R 1 1/2"
DN 40
PN 16
L 21
Z 88
H 131
E 100
B 92
C 109
C1 76
Artikel nummer VXEFV-V-R050
VVS-nummer
R 2"
DN 50
PN 16
L 26
Z 110
H 161
E 118
B 110
C 133
C1 94
Artikel nummer VXEFV-V-R065
VVS-nummer
R 2 1/2"
DN 65
PN 16
L 30
Z 151
H 211
E 157
B 142
C 214
C1 115
Artikel nummer VXEFV-V-R080
VVS-nummer
R 3"
DN 80
PN 16
L 33
Z 181
H 248
E 174
B 151
C 239
C1 126
Artikel nummer VXEFV-V-R100
VVS-nummer
R 4"
DN 100
PN 16
L 39
Z 204
H 283
E 212
B 175
C 270
C1 145
Datablad
