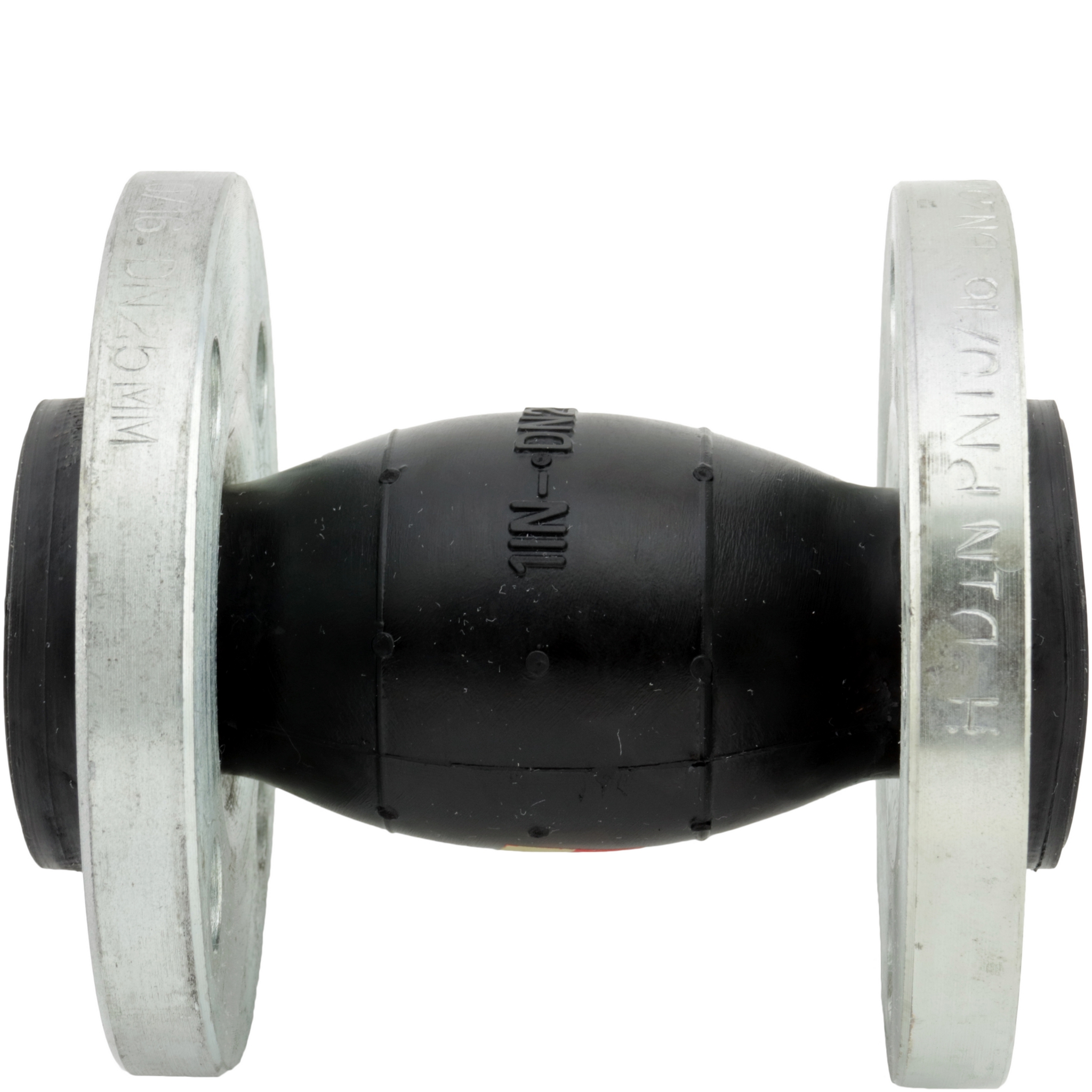

WNKR

Gummikompensator i EPDM

  • Gummikompensator i EPDM
  • Flanger i elforzinket stål iht. DIN PN16/10
  • Flanger i andre materialer leveres på forespørgsel, ligesom flangerne kan leveres i andre flangestandarder/boringer
  • Gummibælg kan leveres i følgende materialer: Nitril, Hypalon, EPDM, FPM, eller levnedsmiddelgodkendt naturgummi
  • Til aggressive medier kan kompensatoren endvidere leveres med teflon indsats
  • Fås med længebegrænsere på forespørgsel.
  • Trykklasse: PN10
  • Varme medier:
  • Kompensatoren tåler varmt vand op til 100°C, varme saltopløsninger, klorholdige opløsninger
  • Temperatur: Max 100°C (medie afhængigt)
Fjern
Vis alle mål +
Artikel nummer VVS-nummer DNBL (mm)Optagelse af lændgeudvidelse Axial (mm)Optagelse af lændgeudvidelse Radialt (mm)Optagelse af lændgeudvidelsev Vinkeludslag (mm)Max undertryk (bar)Filer
WNKR 025 25130-30/+1520350.8
WNKR 032 32130-30/+1520350.8
WNKR 040 40130-30/+1520350.8
WNKR 050 50130-30/+1520350.7
WNKR 065 65130-30/+1520300.6
WNKR 080 80130-30/+1520300.5
WNKR 100 100130-30/+1520300.3
WNKR 125 125130-30/+1520250.4
WNKR 150 150130-30/+1520250.3
WNKR 200 200130-30/+2020150.3
WNKR 250 250130-30/+2020150.3
WNKR 300 300130-30/+2020100.3
WNKR 350 350200-30/+2020100.3
WNKR 400 400200-30/+2020100.3
WNKR 500 500200-30/+2020100.3
Artikel nummer WNKR 025
VVS-nummer
DN 25
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 35
Max undertryk (bar) 0.8
Artikel nummer WNKR 032
VVS-nummer
DN 32
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 35
Max undertryk (bar) 0.8
Artikel nummer WNKR 040
VVS-nummer
DN 40
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 35
Max undertryk (bar) 0.8
Artikel nummer WNKR 050
VVS-nummer
DN 50
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 35
Max undertryk (bar) 0.7
Artikel nummer WNKR 065
VVS-nummer
DN 65
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 30
Max undertryk (bar) 0.6
Artikel nummer WNKR 080
VVS-nummer
DN 80
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 30
Max undertryk (bar) 0.5
Artikel nummer WNKR 100
VVS-nummer
DN 100
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 30
Max undertryk (bar) 0.3
Artikel nummer WNKR 125
VVS-nummer
DN 125
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 25
Max undertryk (bar) 0.4
Artikel nummer WNKR 150
VVS-nummer
DN 150
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+15
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 25
Max undertryk (bar) 0.3
Artikel nummer WNKR 200
VVS-nummer
DN 200
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+20
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 15
Max undertryk (bar) 0.3
Artikel nummer WNKR 250
VVS-nummer
DN 250
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+20
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 15
Max undertryk (bar) 0.3
Artikel nummer WNKR 300
VVS-nummer
DN 300
BL (mm) 130
Optagelse af lændgeudvidelse Axial (mm) -30/+20
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 10
Max undertryk (bar) 0.3
Artikel nummer WNKR 350
VVS-nummer
DN 350
BL (mm) 200
Optagelse af lændgeudvidelse Axial (mm) -30/+20
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 10
Max undertryk (bar) 0.3
Artikel nummer WNKR 400
VVS-nummer
DN 400
BL (mm) 200
Optagelse af lændgeudvidelse Axial (mm) -30/+20
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 10
Max undertryk (bar) 0.3
Artikel nummer WNKR 500
VVS-nummer
DN 500
BL (mm) 200
Optagelse af lændgeudvidelse Axial (mm) -30/+20
Optagelse af lændgeudvidelse Radialt (mm) 20
Optagelse af lændgeudvidelsev Vinkeludslag (mm) 10
Max undertryk (bar) 0.3
Datablad
