SO 51429

Rustfri 316Ti Fitting – Serto

Syrefast Unionskobling, m. svejsenippel

Syrefast Unionskobling
Svejsenippel
AISI316Ti, 1.4571

Modeller
Dokument

Modeller

Vis alle mål +

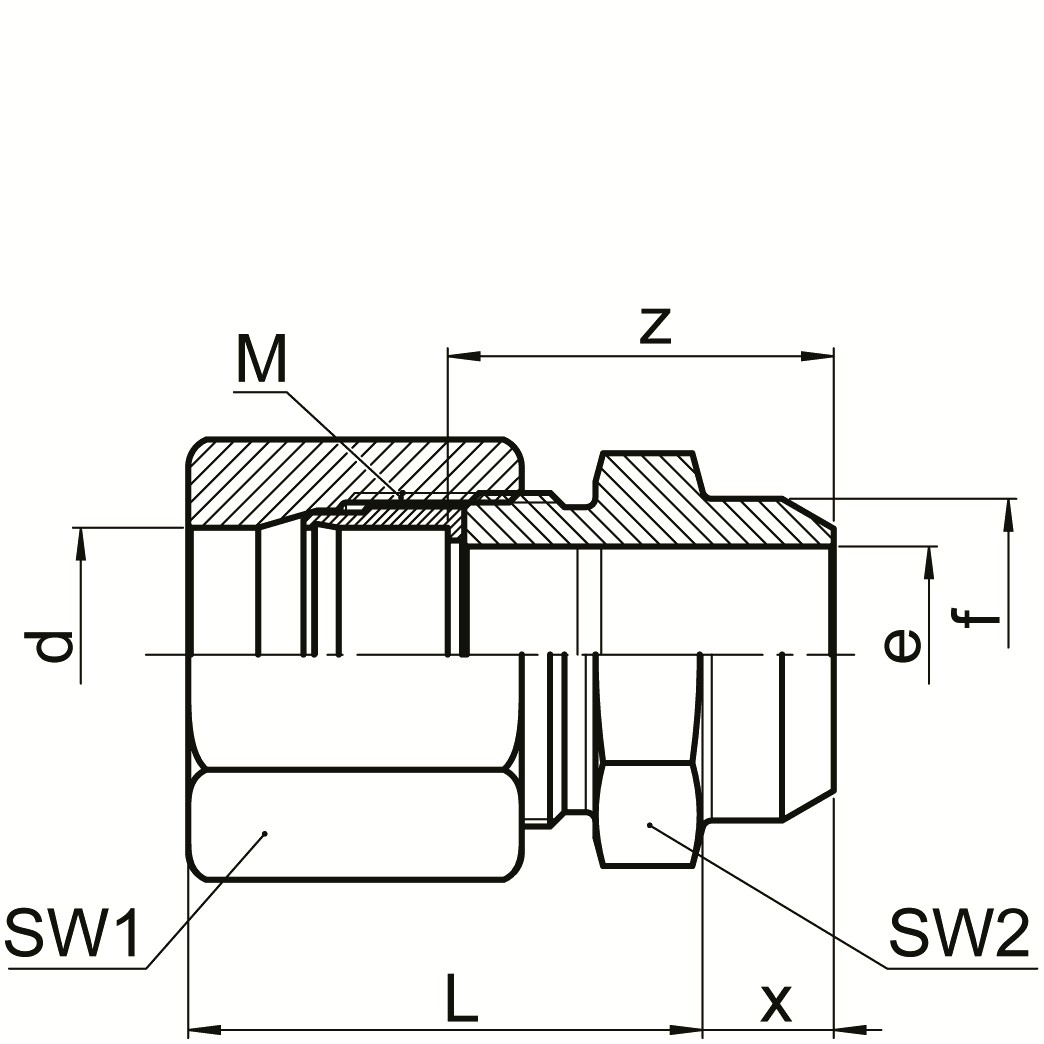

Artikel nummer	VVS-nummer	d	bar	x	z	M	e	SW1	SW2	f	Filer
0581400030		3	250	6	19	8 x 1	3.5	10	8	7.5
0581400040		4	250	6	19	8 x 1	3.5	10	8	7.5
0581400050		5	250	6	19	8 x 1	3.5	10	8	7.5
0581400060		6	200	8	21	10 x 1	4.5	12	10	9.8
0581400080		8	200	8	22	12 x 1	6.5	14	12	11.8
0581400100		10	160	8	23	14 x 1	8.5	17	14	13.8
0581400120		12	160	8	24	16 x 1	10	19	17	16
0581400140		14	100	10	29.5	20 x 1,5	12	24	22	19
0581400150		15	100	10	29.5	20 x 1,5	13	24	22	19
0581400160		16	100	11	31.5	24 x 1,5	14	27	24	22
0581400180		18	100	11	31.5	24 x 1,5	15	30	24	22
0581400220		22	64	11	32.5	28 x 1,5	19	32	30	27
0581400280		28	40	14	40	36 x 2	24	41	36	32
0581400063		6.35	200	8	21	10 x 1	4.5	12	10	9.8
0581400095		9.52	160	8	23	14 x 1	8	17	14	13.8
0581400127		12.7	100	10	29.5	20 x 1,5	11	24	22	19
0581400135		13.5	100	10	29.5	20 x 1,5	12	24	22	19
0581400172		17.2	100	11	31.5	24 x 1,5	15	27	24	22
0581400213		21.3	64	11	32.5	28 x 1,5	19	32	30	27

Dokument

Datablad
