SO 52021

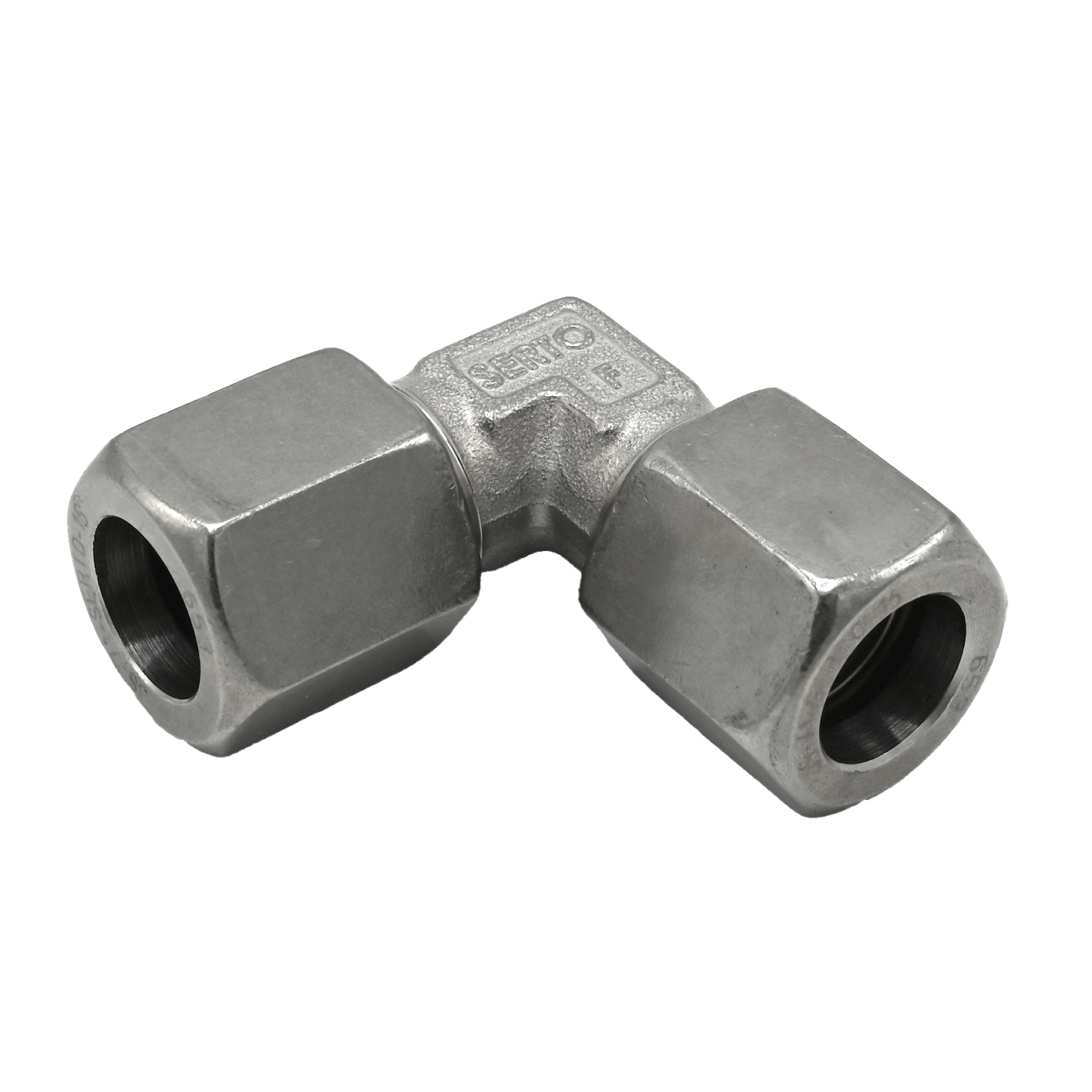

Rustfri 316Ti Fitting – Serto

Syrefast Unionskobling 90°

Syrefast Unionskobling
Vinkel 90°
AISI316Ti, 1.4571
Med reduceret klemmering

Modeller
Dokument

Modeller

Vis alle mål +

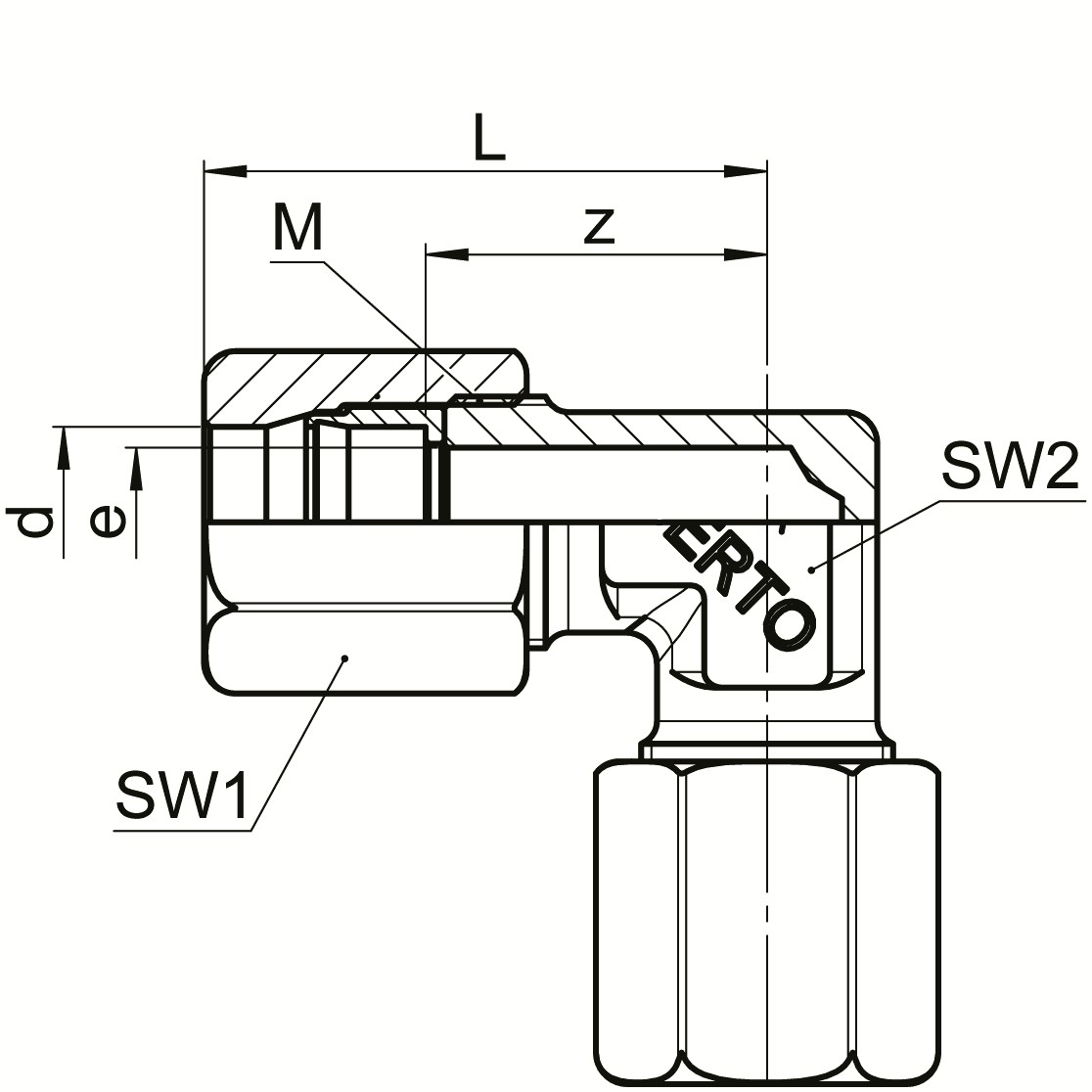

Artikel nummer	VVS-nummer	d	bar	e	L	z	M	SW1	SW2	Filer
0582000020		2	250	1.5	21.5	16	8 x 1	10	9
0582000030		3	250	2.5	22	16	8 x 1	10	9
0582000040		4	250	3.5	21.5	16	8 x 1	10	9
0582000050		5	250	3.5	22	16	8 x 1	10	9
0582000060		6	200	4.5	23.5	16	10 x 1	12	9
0582000080		8	200	6.5	27	18	12 x 1	14	10
0582000100		10	160	8.5	32	20.5	14 x 1	17	12
0582000120		12	160	9.5	34	21.5	16 x 1	19	14
0582000140		14	100	12	38.5	24.5	20 x 1,5	24	17
0582000150		15	100	13	38.5	24.5	20 x 1,5	24	17
0582000160		16	100	14	42	26.5	24 x 1,5	30	22
0582000180		18	100	15	42	26.5	24 x 1,5	30	22
0582000220		22	64	19	49.5	30.5	28 x 1,5	32	27
0582000063		6.35	200	4.5	24	16	10 x 1	12	9
0582000095		9.52	160	8	32	20.5	14 x 1	17	12
0582000127		12.7	100	11	38	24.5	20 x 1,5	24	17
0582000135		13.5	100	12	38.5	24.5	20 x 1,5	24	17
0582000172		17.2	100	15	42	26.5	24 x 1,5	30	22
0582000213		21.3	64	19	49.5	30.5	28 x 1,5	32	27

Dokument

Datablad
