M1IU-E

PVC-U Kugleventil – Indvendig limning DN10-100mm

PVC-U M1 Kugleventil 2-vejs
Med PVC-U indlægsdele for indv. limning
Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
Faste sæder, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
PN16
E=EPDM
V=FPM

Vis alle mål +

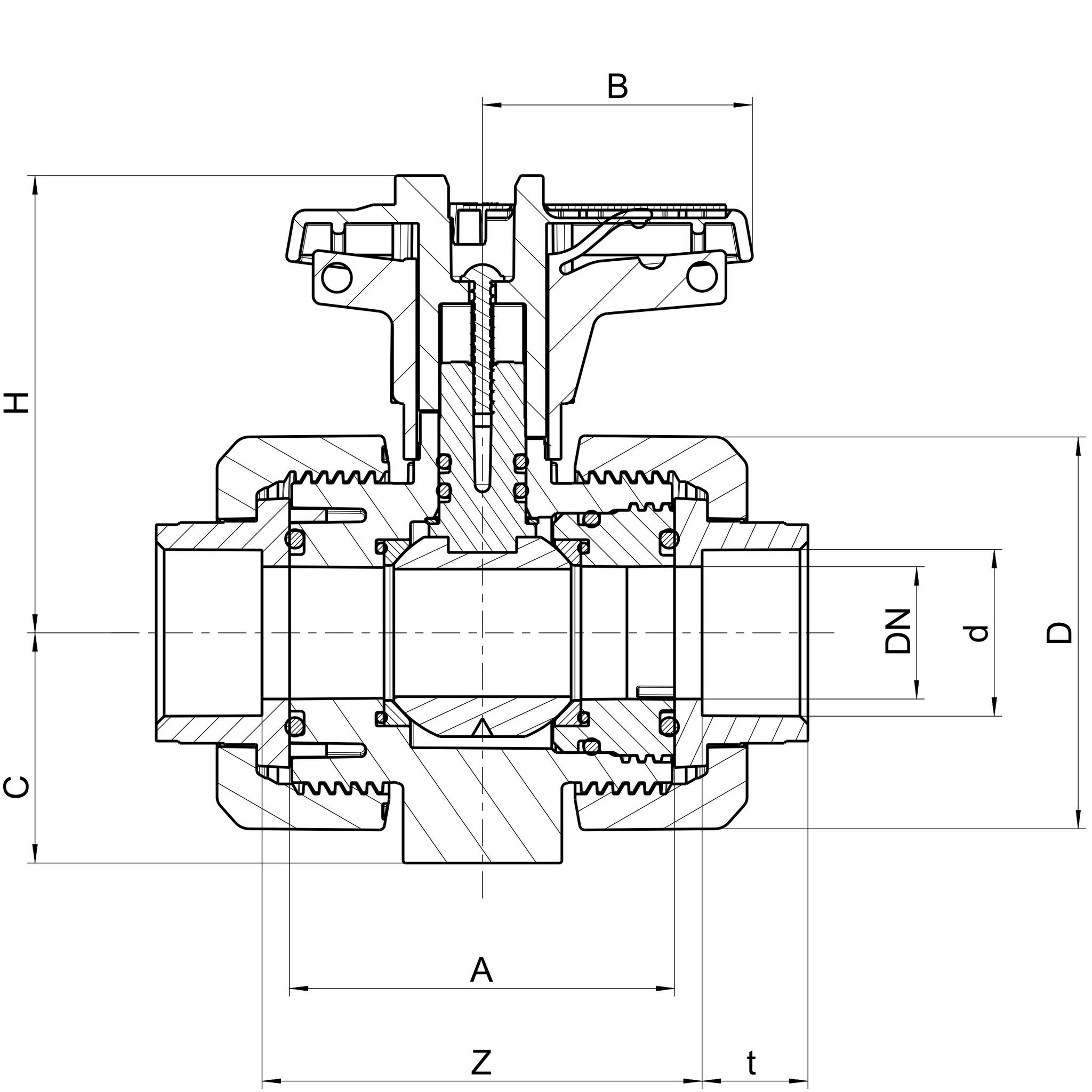

Artikel nummer	d	DN	D	A	Z	t	C	H	B
M1IU-E-016	16	10	55.5	45	51	16	33	70.5	39.5
M1IU-E-020	20	15	55.5	45	50	16.5	33	70.5	39.5
M1IU-E-025	25	20	62	53.5	59.5	19.5	40	77	51
M1IU-E-032	32	25	70	54	60	23	43	79.5	51
M1IU-E-040	40	32	84	62	68.5	26.5	51	98	63.5
M1IU-E-050	50	40	101	78	86	31.5	56	105.5	72
M1IU-E-063	63	50	115	87	98	38.5	64	114	84
M1IU-E-075	75	65	149	111.5	122	44.5	85	142	110
M1IU-E-090	90	80	182	135.5	152.5	56.5	100	153	132
M1IU-E-110	110	80	182	135.5	162	61	100	153	132
