M1OU

PVC-U Kugleventil flangetilslutning DN15-100mm

PVC-U M1 Kugleventil 2-vejs
Med PVC-U flangetilslutninger iht. DIN PN16/10
Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
Faste sæder, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
Se PN for vand ved +20 °C under modeller
E=EPDM

Vis alle mål +

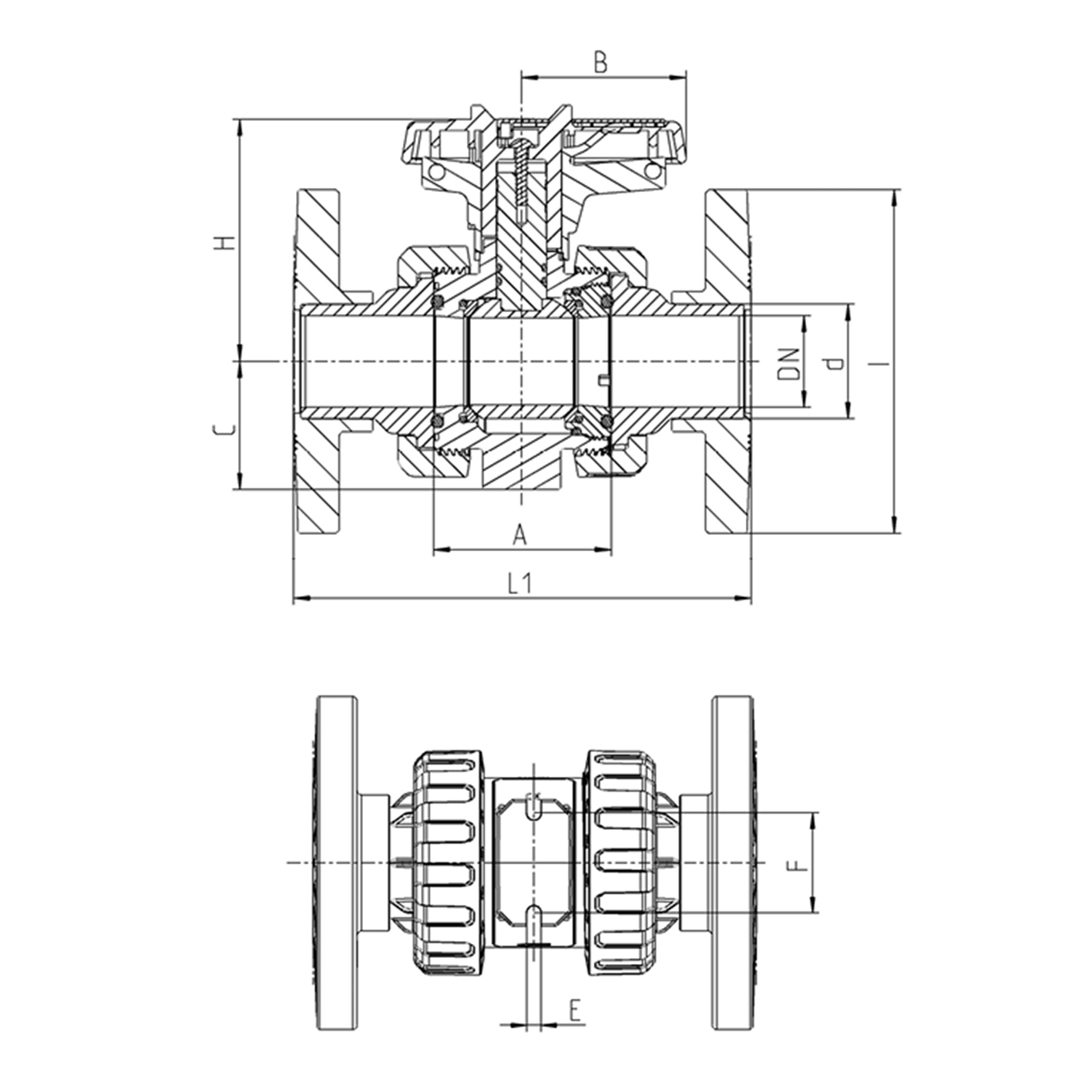

Artikel nummer	d	DN	PN	I	L1	A	C	H	B	E	F
M1OU-E-020	20	15	16	97	130	45	33	70.5	39.5	5.5	34
M1OU-E-025	25	20	16	105	150	53.5	40	77	51	5.5	36
M1OU-E-032	32	25	16	125	160	54	43	79.5	51	6.5	38
M1OU-E-040	40	32	16	140	180	62	51	98	63.5	6.5	40
M1OU-E-050	50	40	16	150	200	78	56	105.5	72	6.5	45
M1OU-E-063	63	50	16	165	230	87	64	114	84	6.5	50
M1OU-E-075	75	65	10	185	266	111.5	85	142	110	8.3	65
M1OU-E-090	90	80	10	200	307.5	135.5	100	153	132	10.3	80
M1OU-E-110	110	80	10	229	324.5	135.5	100	153	132	10.3	80
