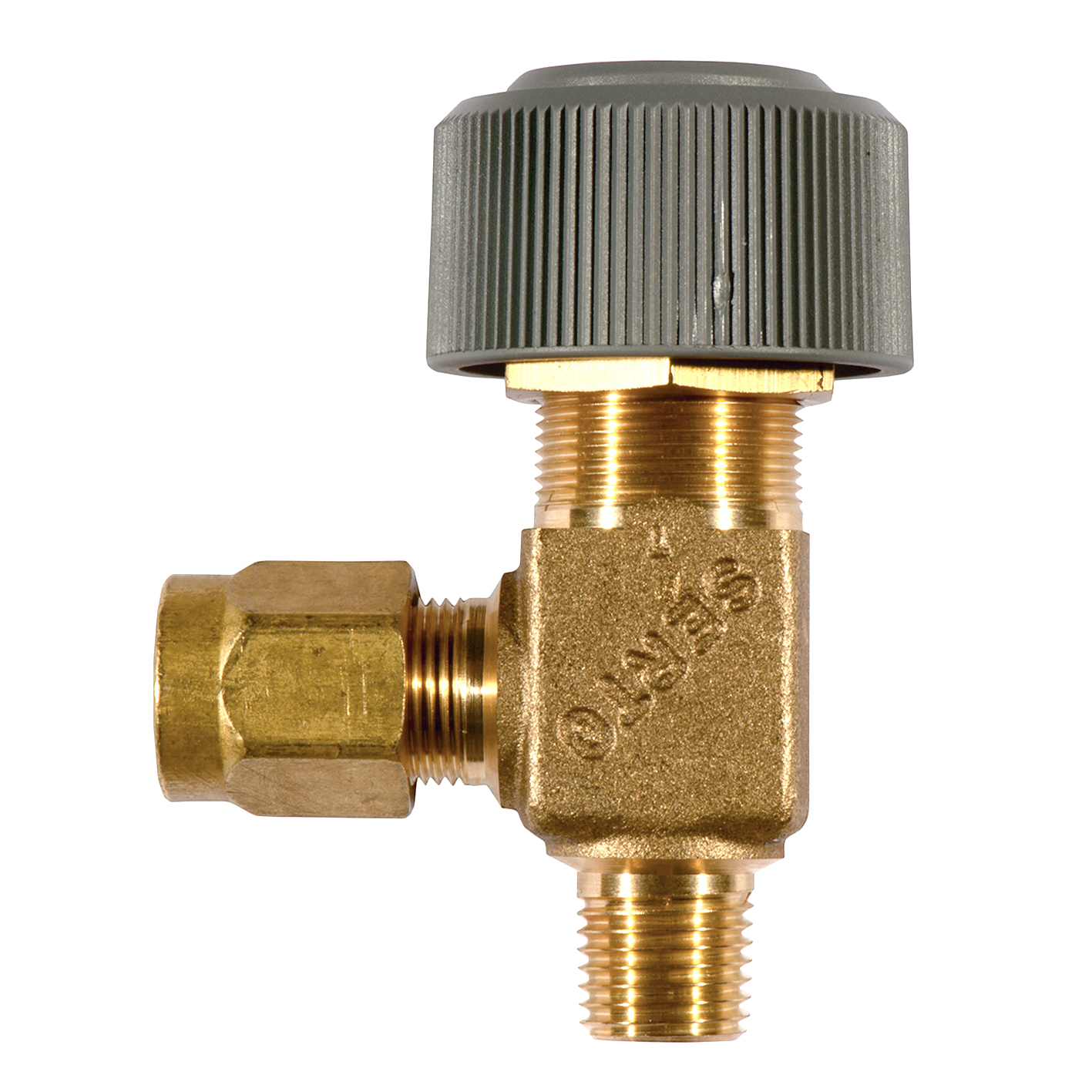

SO NV 41A21EB

Messing Reguleringsventil, konisk udvendigt gevind

Reguleringsventil
Messing
1 udvendigt gevind
Med reduceret klemmering
R = Konisk udvendigt gevind

Modeller
Dokument

Modeller

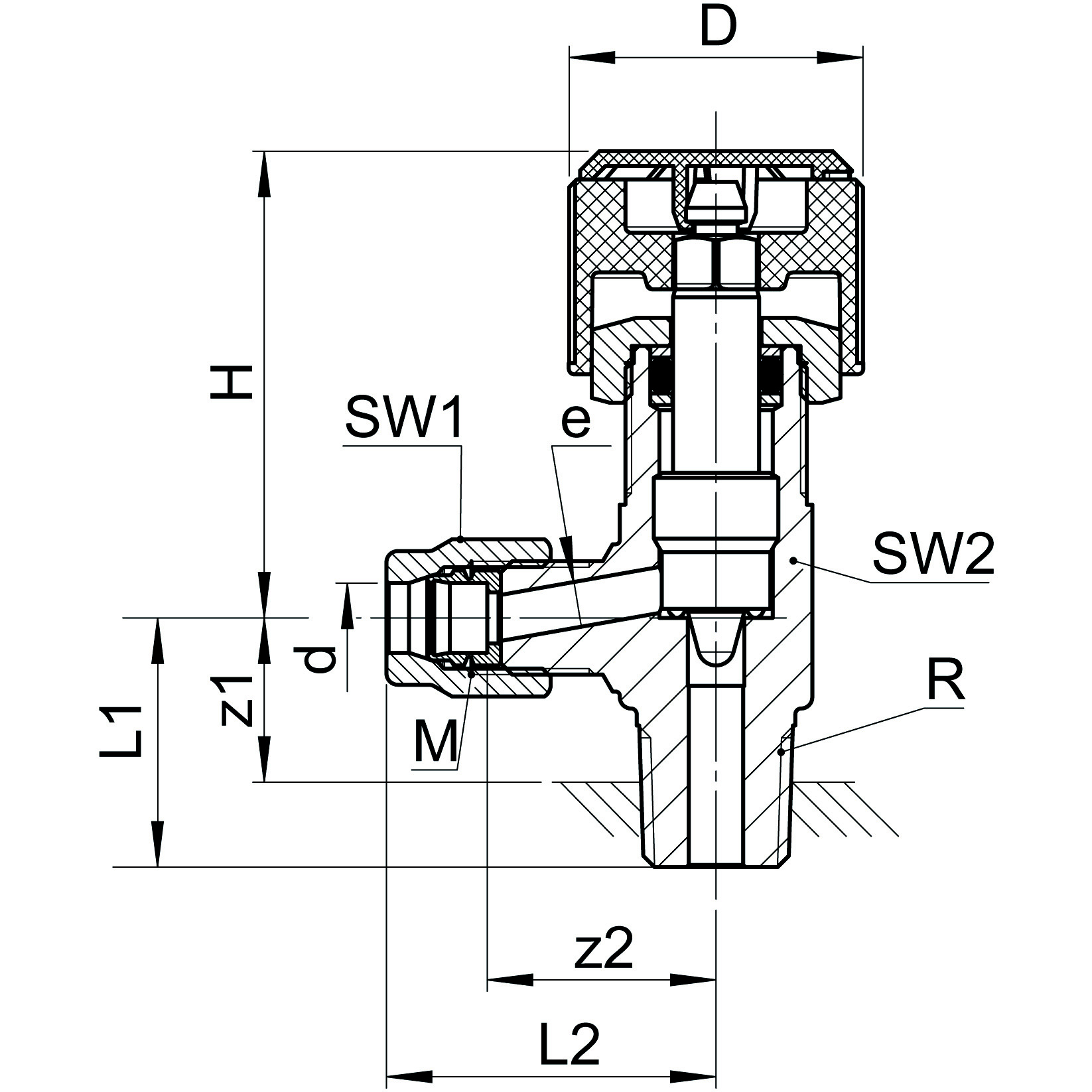

Vis alle mål +

Artikel nummer	VVS-nummer	d	R	bar	M	SW1/SW2	L1/L2	D	H	z1/z2	e	Filer
0281600060		4	1/8	50	10 x 1	12/14	19/27,5	26	46	11/20	3.4
0281600082		5	1/8	50	10 x 1	12/14	19/27,5	26	46	11/20	4
0281600100		6	1/8	50	10 x 1	12/14	19/27,5	26	46	11/20	4
0281600110		6	1/4	50	10 x 1	12/14	22/27,5	26	46	14/20	4
0281600135		6.35	1/8	50	10 x 1	12/14	19/27,5	26	46	11/20	4
0281600160		8	1/8	50	12 x 1	14/14	24/29	26	46	16/21	4
0281600170		8	1/4	50	12 x 1	14/14	22/29	26	46	12,5/21	4.8
0281600230		9.52	1/4	50	14 x 1	17/19	25,5/34	36	54	16/24	6.5
0281600270		10	1/4	50	14 x 1	17/19	25,5/34	36	54	16/24	6.5
0281600380		12	1/4	50	16 x 1	19/19	25,5/36	36	54	16/24	8.3
0281600390		12	3/8	50	16 x 1	19/19	35,5/36	36	54	15,5/24	8.3
0281600434		12.7	1/2	50	20 x 1,5	24/22	31/40	36	66	18/27,5	10.8
0281600504		14	1/2	50	20 x 1,5	24/22	41/40	36	66	18/27,5	10.8
0281600534		15	1/2	50	20 x 1,5	24/22	41/40	36	66	18/27,5	10.8

Dokument

Datablad
