Type 5024

Rødgods kugleventil med lav hals press/indv. gevind (M og V-bakke)

  • Rødgods kugleventil Type 5024 med lav hals
  • Pres/indv. gevind tilslutninger
  • Fuldboret
  • Anvendes til rustfri pressrørsystemer og kobberrør
  • Til ventiler fra d12-35 mm. anvendes preskæbe/presslynge med M og V kontur
  • Til ventiler ≥ 42 mm anvendes preskæbe/presslynge med V kontur
  • Rødgods kugleventilen er med tefloniseret messingkugle
  • PTFE sædetætning
  • EPDM tætning
  • PN16 (maks. 16 bar op til 85°C, 10 bar ved 120°C)
  • L-greb
  • GDV & VA godkendt

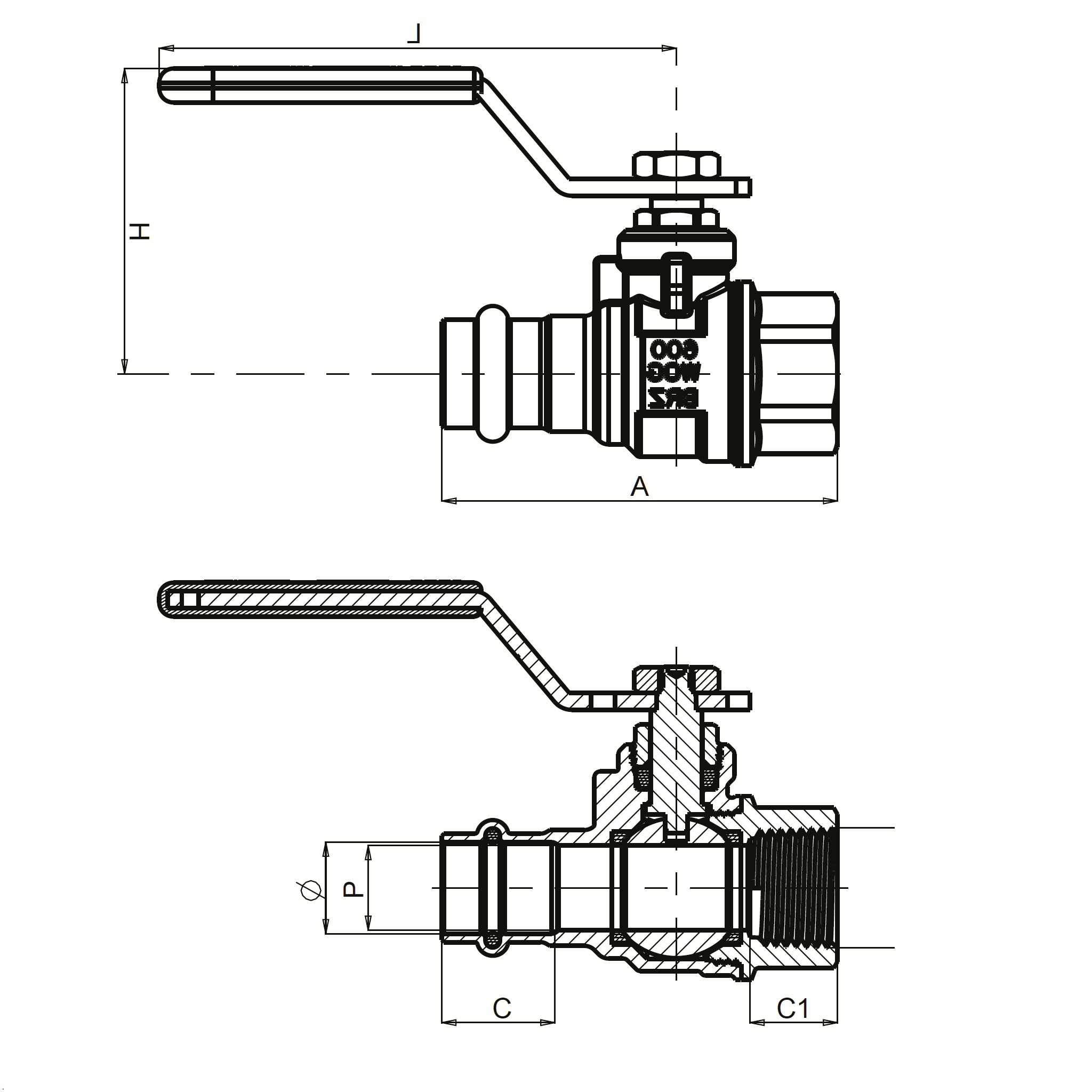

Artikel nummer BeskrivelseVVS nummerRørgevind (tommer)ØAC (mm)HL (mm)PVægt (kg)GrebFiler
419062015 SAV 5024 kugleventil 15 mm p/m RG4190620151/2" muffe15.371225491.5140.245L
419062018 SAV 5024 kugleventil 18 mm p/m RG4190620181/2" muffe18.372225491.5150.266L
419062022 SAV 5024 kugleventil 22 mm p/m RG4190620223/4" muffe22.3852357.591.5200.359L
419062028 SAV 5024 kugleventil 28 mm p/m RG4190620281" muffe28.4972565.3126.5250.593L
419062035 SAV 5024 kugleventil 35 mm p/m RG4190620351 1/4" muffe35.31093170.8126.5320.926L
419062042 SAV 5024 kugleventil 42 mm p/m RG4190620421 1/2" muffe42.41283683.3141.5401.587L
419062054 SAV 5024 kugleventil 54 mm p/m RG4190620542" muffe54.41504491141.5502.484L
419062315 SAV 5024 kugleventil 15mm p/m RG -Krom1/2" muffe - Krom15.374225491.5140.25L
