1P10120

PPSkotgennemføring slangetilsl., rørtilsl.

PPSkotgennemføring
Slangetilslutning Serie 1/Rørtilslutning Serie 2.
Andre dimensioner og reduceret på forespørgsel.

Modeller

Vis alle mål +

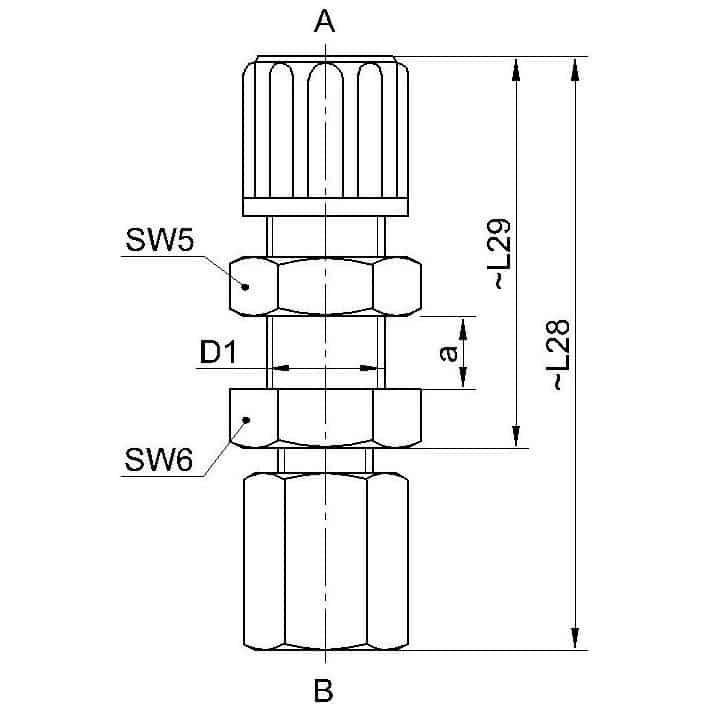

Artikel nummer	VVS-nummer	A	B	L28	L29	SW5	SW6	D1	a	Filer
1P10120-0604		6/4	6	64	37	14	17	10.5	9
1P10120-0806		8/6	8	73	43	19	19	14.5	9
1P10120-1006		10/6	10	78	48	22	22	16.5	10
1P10120-1008		10/8	10	78	48	22	22	16.5	10
1P10120-1208		12/8	12	89	56	24	24	18.5	12
1P10120-1210		12/10	12	89	56	24	24	18.5	12
1P10120-1410		14/10	14	98	65	27	27	20.5	14
1P10120-1412		14/12	14	98	65	27	27	20.5	14

Specifikationer


Artikel nummer	1P10120-0604
VVS-nummer
A	6/4
B	6
L28	64
L29	37
SW5	14
SW6	17
D1	10.5
a	9


Artikel nummer	1P10120-0806
VVS-nummer
A	8/6
B	8
L28	73
L29	43
SW5	19
SW6	19
D1	14.5
a	9


Artikel nummer	1P10120-1006
VVS-nummer
A	10/6
B	10
L28	78
L29	48
SW5	22
SW6	22
D1	16.5
a	10


Artikel nummer	1P10120-1008
VVS-nummer
A	10/8
B	10
L28	78
L29	48
SW5	22
SW6	22
D1	16.5
a	10


Artikel nummer	1P10120-1208
VVS-nummer
A	12/8
B	12
L28	89
L29	56
SW5	24
SW6	24
D1	18.5
a	12


Artikel nummer	1P10120-1210
VVS-nummer
A	12/10
B	12
L28	89
L29	56
SW5	24
SW6	24
D1	18.5
a	12


Artikel nummer	1P10120-1410
VVS-nummer
A	14/10
B	14
L28	98
L29	65
SW5	27
SW6	27
D1	20.5
a	14


Artikel nummer	1P10120-1412
VVS-nummer
A	14/12
B	14
L28	98
L29	65
SW5	27
SW6	27
D1	20.5
a	14

Dokument

Datablad
