924B

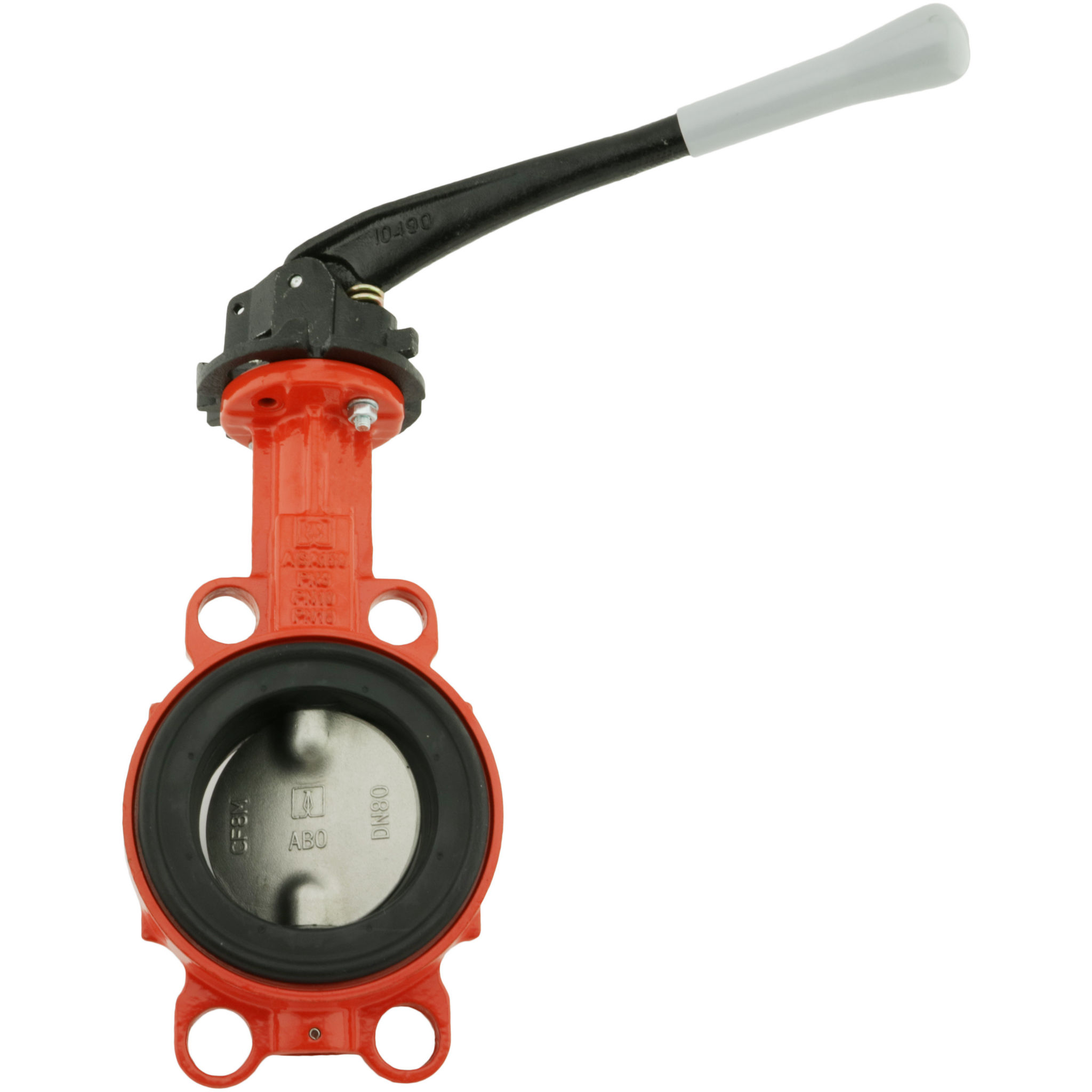

Butterflyventil med håndtag, wafer

  • Butterflyventil med håndtag
  • Type Wafer
  • DIN flanger PN16/10 fra DN40-DN300
  • Fås også med DIN flanger PN16 fra DN200-800 på forespørgsel
  • Ventilhus i 0.7040 duktiljern (GGG 40) med epoxy overfladebehandling
  • Liner i EPDM (NBR, CSM eller FKM på forespørgsel)
  • Ventilklap 1.4408 AISI316 (AISI316L)
  • (Kan leveres i alubronze 2.0966 på forespørgsel)
  • PN 6, 10, 16
  • DN50 - DN 200
  • Temperaturområde
  • EPDM: - 25 °C til +1 25 °C
  • NBR: -10 °C til +100 °C
  • CSM: -25 °C til +120 °C
  • FKM: -15 °C til +150 °C
  • Kan bl.a. anvendes til vand, kemikalier eller HVAC
Fjern
Vis alle mål +

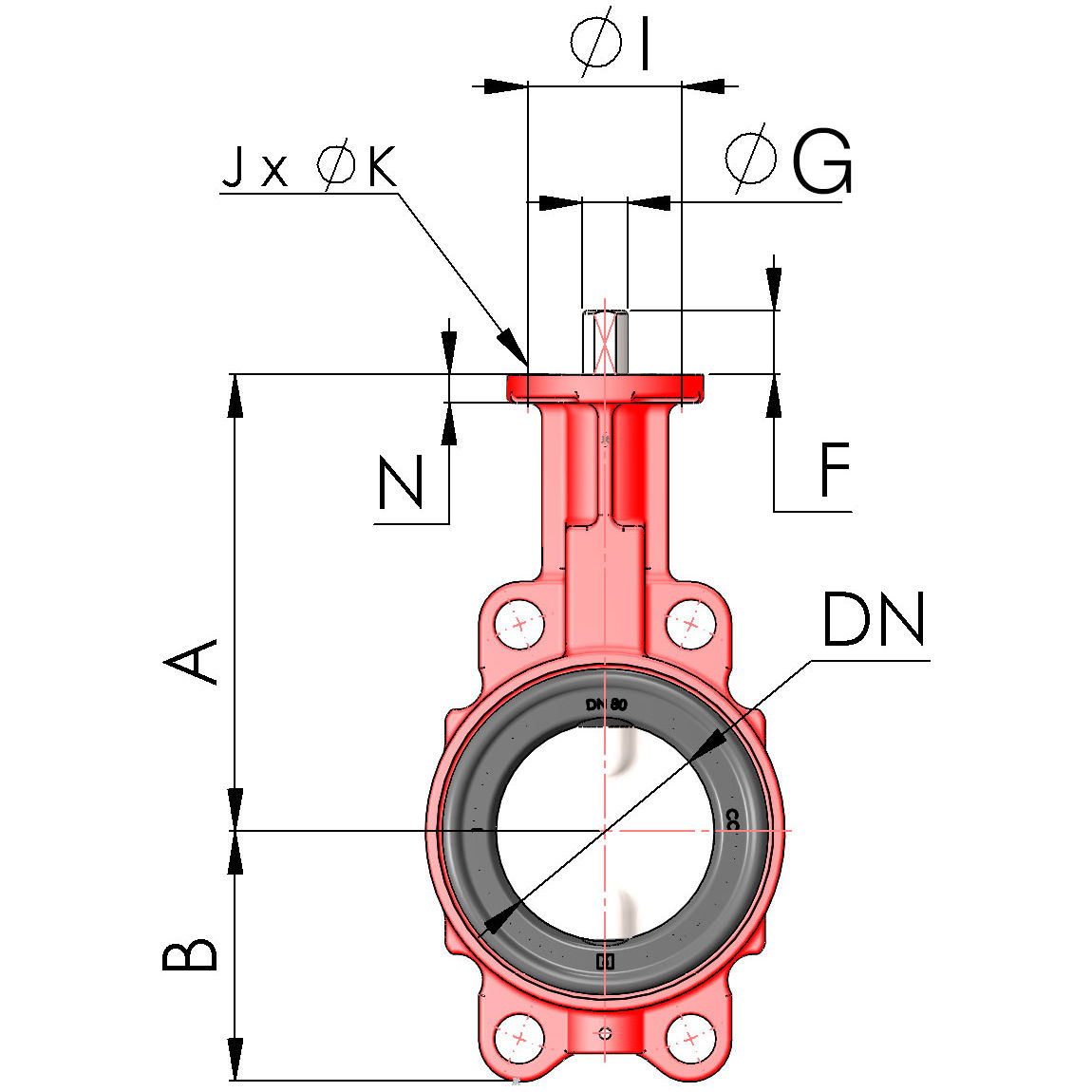

Artikel nummer VVS-nummer FDNACBJNFiler
924B-E-0050 416580012 2550146436448
924B-E-0065 416580013 2565153.5467248
924B-E-0080 416580014 2580163468948
924B-E-0100 416580016 25100172.55210048
924B-E-0125 416580017 25125192.55611849.5
924B-E-0150 416580018 251502055612849.5
924B-E-0200 416580020 2520023460166414
Artikel nummer 924B-E-0050
VVS-nummer 416580012
F 25
DN 50
A 146

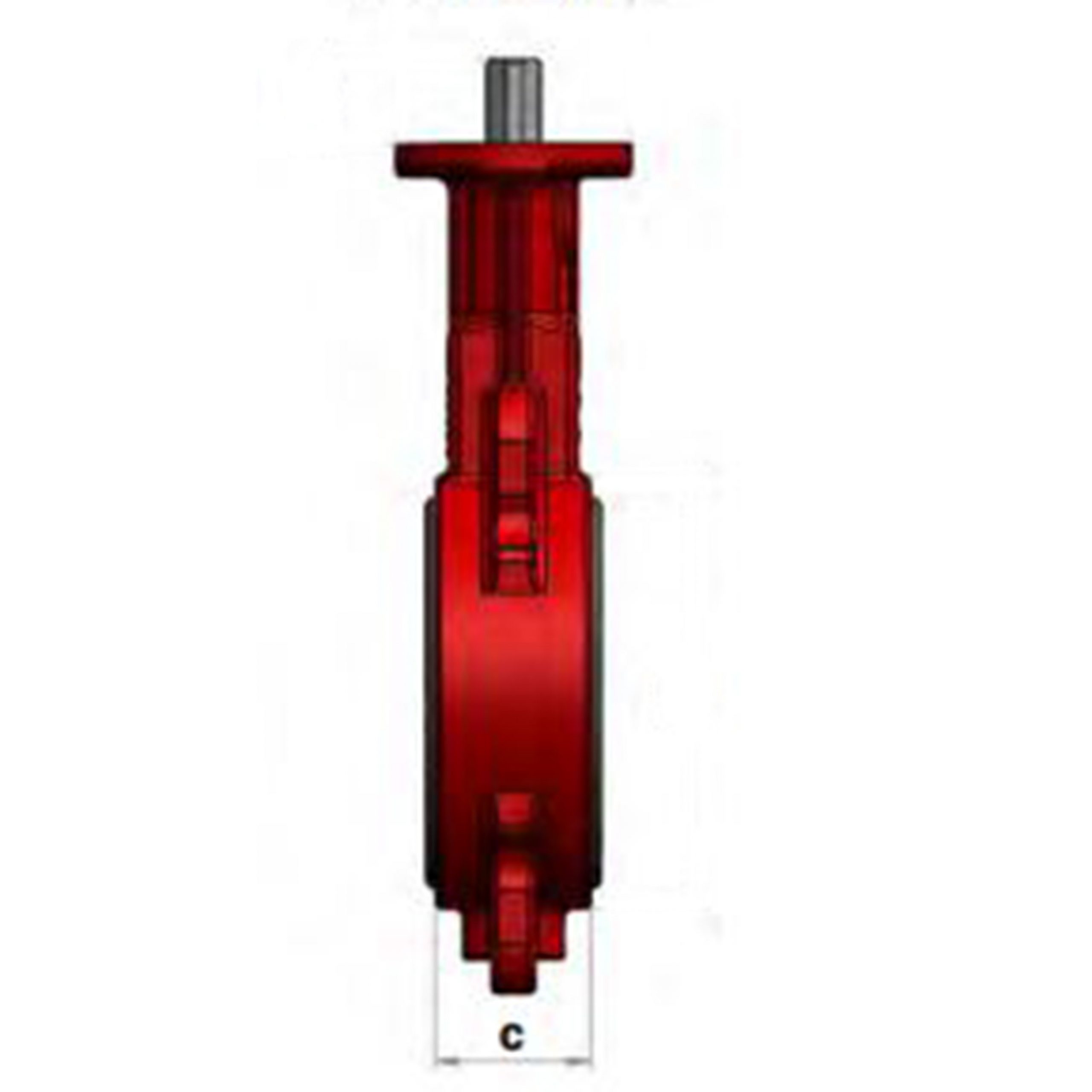

C 43
B 64
J 4
N 8
Artikel nummer 924B-E-0065
VVS-nummer 416580013
F 25
DN 65
A 153.5
C 46
B 72
J 4
N 8
Artikel nummer 924B-E-0080
VVS-nummer 416580014
F 25
DN 80
A 163
C 46
B 89
J 4
N 8
Artikel nummer 924B-E-0100
VVS-nummer 416580016
F 25
DN 100
A 172.5
C 52
B 100
J 4
N 8
Artikel nummer 924B-E-0125
VVS-nummer 416580017
F 25
DN 125
A 192.5
C 56
B 118
J 4
N 9.5
Artikel nummer 924B-E-0150
VVS-nummer 416580018
F 25
DN 150
A 205
C 56
B 128
J 4
N 9.5
Artikel nummer 924B-E-0200
VVS-nummer 416580020
F 25
DN 200
A 234
C 60
B 166
J 4
N 14
Datablad
