9585

Statisk strengreguleringsventil Bronze med fast blænde

  • Tekniske data
  • VVS nummer 406272.xxx
  • Statisk strengregulerings ventil med fast blænde
  • Gevind muffe - muffe (ISO 228/1 på DN15 og DN20, ISO7/1 for DN25-DN50)
  • Dimensioner fra DN15 til DN50
  • Statisk hydraulisk regulering i varme- og køleanlæg
  • Låsbart håndhjul m/ nem aflæsning
  • Direkte flowmåling
  • Målenøjagtighed ±3% (test ifølge: BS7350)
  • Kan leveres forudindstillet og mærket
  • Målenippel m/ aftap (VVS 406289 003) kan eftermonteres
  • PN25 (Max 25bar op til 100 °C, max 20bar til 130 °C)
  • Arbejdsområde
  • Vand: -10 °C til +130 °C Under 0 °C kun for vand tilsat antifrost væske Over 100 °C kun for vand tilsat antikognings aditiv
Fjern
Vis alle mål +

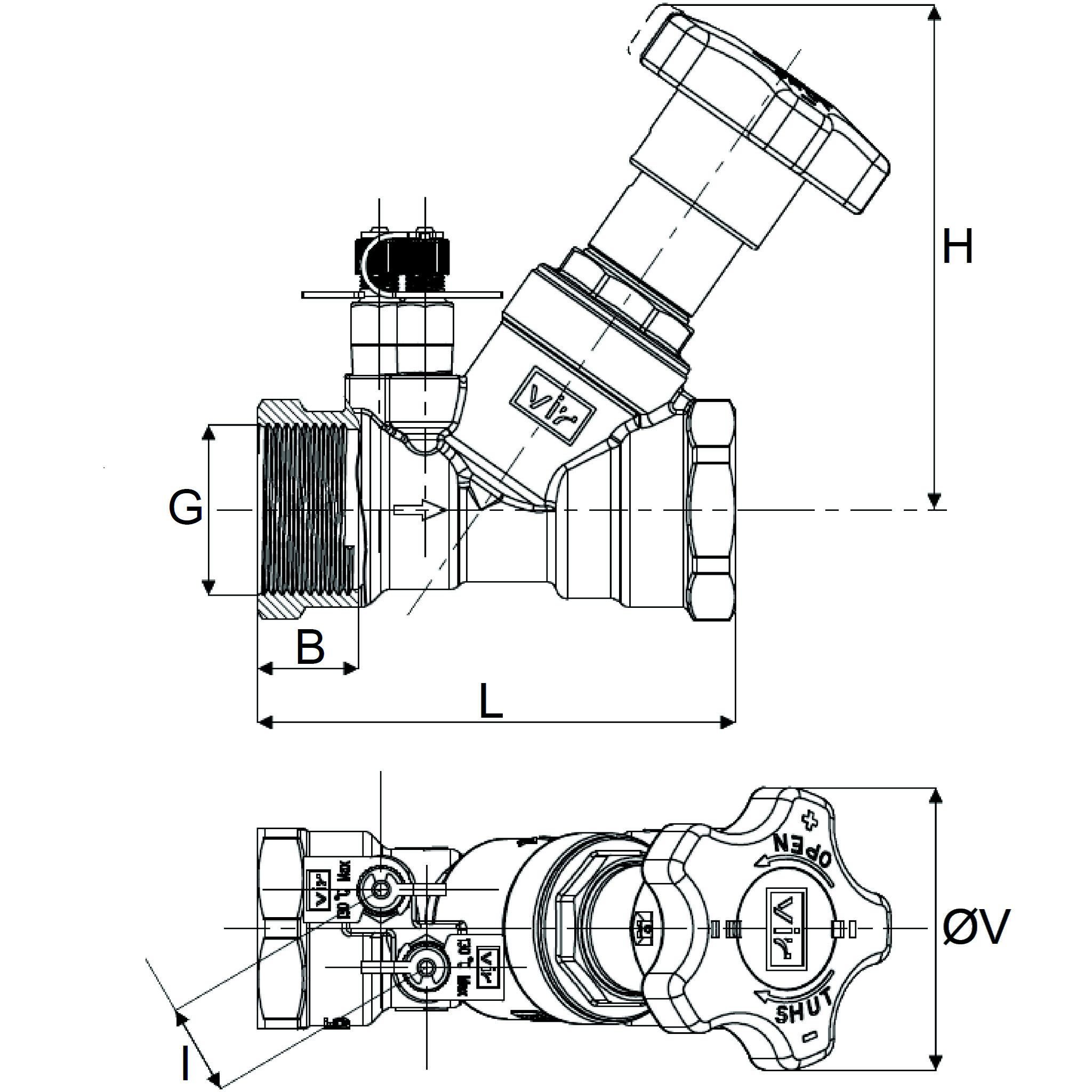

Artikel nummer VVS-nummer BeskrivelseGFlow omr. ( l/s )MaterialeH (mm)L (mm)B (mm)ØV (mm)IVægt (kg)Filer
9585015 406272004 Statisk Strengreg. 1/2" 0,062-0,1482²Bronze10387.817.570220.55
9585020 406272006 Statisk Strengreg. 3/4"0,138-0,325²Bronze10395.91970220.62
9585025 406272008 Statisk Strengreg.1"0,258-0,603²Bronze10310022.570220.751
9585032 406272010 Statisk Strengreg. 1 1/4"0,540-1,250²Bronze123.3117.524.870221.191
9585040 406272011 Statisk Strengreg. 1 1/2"0,810-1,880²Bronze125.412724.870221.446
9585050 406272012 Statisk Strengreg. 2"1,520-3,510²Bronze145.3145.329.270222.064
9585115 406272104 Statisk Strengreg. 1/2" Low flow0,031-0,074Bronze10387.817.570220.556
9585215 406272204 Statisk Strengreg. 1/2" Ultra low flow0,017-0,045Bronze10387.817.570220.558
93966d90-36b4-469c-9954-e30dde6e0951 ²Anbefalet flowområde (BS7350
Artikel nummer 9585015
VVS-nummer 406272004
Beskrivelse Statisk Strengreg.
G 1/2"
Flow omr. ( l/s ) 0,062-0,1482²
Materiale Bronze
H (mm) 103
L (mm) 87.8
B (mm) 17.5
ØV (mm) 70
I 22
Vægt (kg) 0.55
Artikel nummer 9585020
VVS-nummer 406272006
Beskrivelse Statisk Strengreg.
G 3/4"
Flow omr. ( l/s ) 0,138-0,325²
Materiale Bronze
H (mm) 103
L (mm) 95.9
B (mm) 19
ØV (mm) 70
I 22
Vægt (kg) 0.62
Artikel nummer 9585025
VVS-nummer 406272008
Beskrivelse Statisk Strengreg.
G 1"
Flow omr. ( l/s ) 0,258-0,603²
Materiale Bronze
H (mm) 103
L (mm) 100
B (mm) 22.5
ØV (mm) 70
I 22
Vægt (kg) 0.751
Artikel nummer 9585032
VVS-nummer 406272010
Beskrivelse Statisk Strengreg.
G 1 1/4"
Flow omr. ( l/s ) 0,540-1,250²
Materiale Bronze
H (mm) 123.3
L (mm) 117.5
B (mm) 24.8
ØV (mm) 70
I 22
Vægt (kg) 1.191
Artikel nummer 9585040
VVS-nummer 406272011
Beskrivelse Statisk Strengreg.
G 1 1/2"
Flow omr. ( l/s ) 0,810-1,880²
Materiale Bronze
H (mm) 125.4
L (mm) 127
B (mm) 24.8
ØV (mm) 70
I 22
Vægt (kg) 1.446
Artikel nummer 9585050
VVS-nummer 406272012
Beskrivelse Statisk Strengreg.
G 2"
Flow omr. ( l/s ) 1,520-3,510²
Materiale Bronze
H (mm) 145.3
L (mm) 145.3
B (mm) 29.2
ØV (mm) 70
I 22
Vægt (kg) 2.064
Artikel nummer 9585115
VVS-nummer 406272104
Beskrivelse Statisk Strengreg.
G 1/2" Low flow
Flow omr. ( l/s ) 0,031-0,074
Materiale Bronze
H (mm) 103
L (mm) 87.8
B (mm) 17.5
ØV (mm) 70
I 22
Vægt (kg) 0.556
Artikel nummer 9585215
VVS-nummer 406272204
Beskrivelse Statisk Strengreg.
G 1/2" Ultra low flow
Flow omr. ( l/s ) 0,017-0,045
Materiale Bronze
H (mm) 103
L (mm) 87.8
B (mm) 17.5
ØV (mm) 70
I 22
Vægt (kg) 0.558
Artikel nummer 93966d90-36b4-469c-9954-e30dde6e0951
VVS-nummer
Flow omr. ( l/s ) ²Anbefalet flowområde (BS7350
