CVFF

PVDF Fjederbelastet kontraventil, indvendigt gevind

  • PVDF CV Fjederbelastet kontraventil
  • Med indv. gevindmuffer
  • Tætning i FPM
  • SDR21 PN16
  • Fjederen i AISI 316 (V4A) eller på forespørgsel PTFE belagt.
  • Radial og vertikal demonterbar
  • Tætning fås i EPDM på foresprøgsel
Fjern

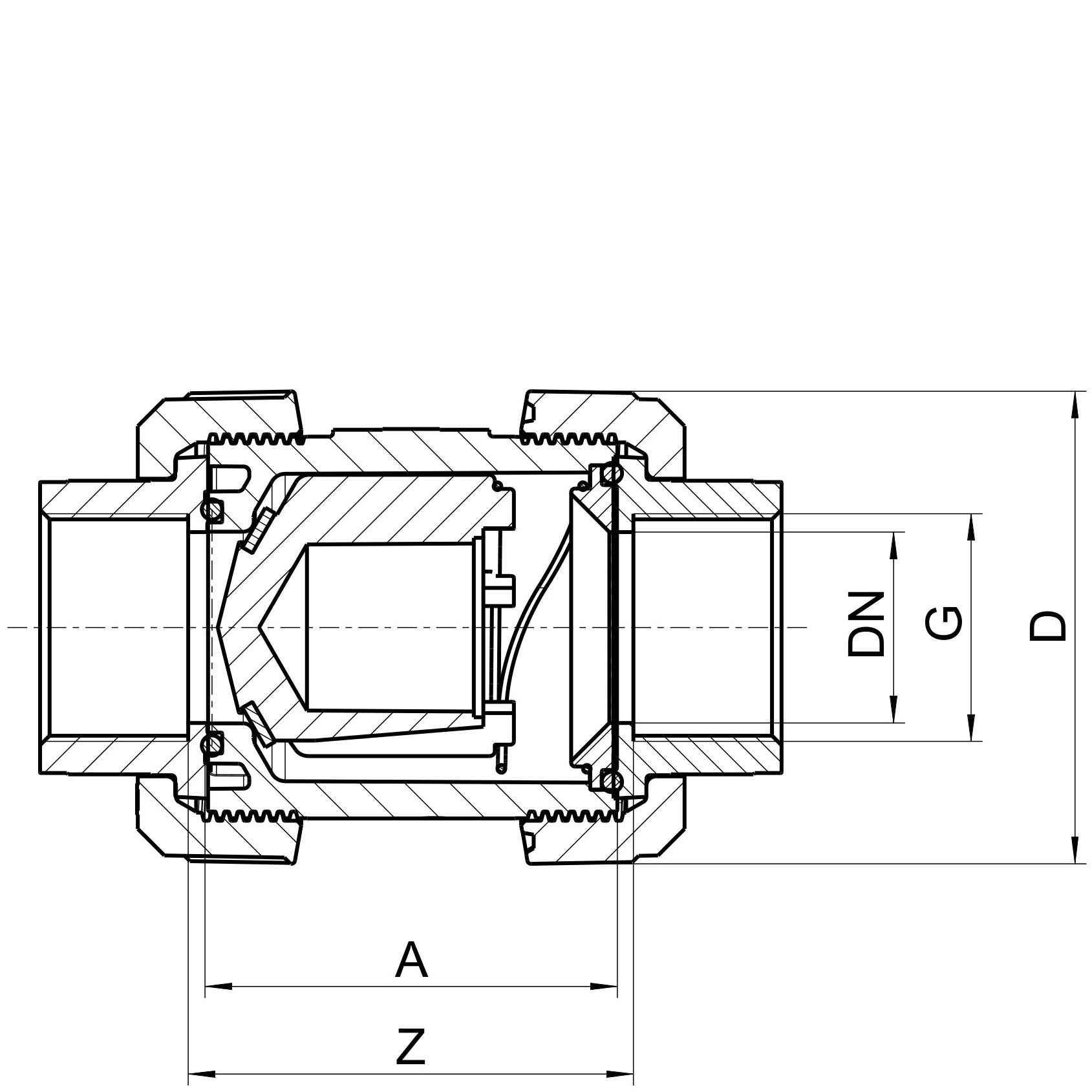

Vis alle mål +
Artikel nummer VVS-nummer GDNDAZtFiler
CVFF-V-R010 065294203 3/8"10626714.552.5 CAD/Step
CVFF-V-R015 065294204 1/2"1562671652.5 CAD/Step
CVFF-V-R020 065294206 3/4"20697417.563 CAD/Step
CVFF-V-R025 065294208 1"25738019.570 CAD/Step
CVFF-V-R032 065294210 1 1/4"3283892283 CAD/Step
CVFF-V-R040 065294211 1 1/2"409410325.598.5 CAD/Step
CVFF-V-R050 065294212 2"5010811929118 CAD/Step
CVFF-V-R065 2 1/2"6513314334.5151 CAD/Step
CVFF-V-R080 3"8016018038.5183 CAD/Step
Artikel nummer CVFF-V-R010
VVS-nummer 065294203
G 3/8"
DN 10
D 62
A 67
Z 14.5
t 52.5
Artikel nummer CVFF-V-R015
VVS-nummer 065294204
G 1/2"
DN 15
D 62
A 67
Z 16
t 52.5
Artikel nummer CVFF-V-R020
VVS-nummer 065294206
G 3/4"
DN 20
D 69
A 74
Z 17.5
t 63
Artikel nummer CVFF-V-R025
VVS-nummer 065294208
G 1"
DN 25
D 73
A 80
Z 19.5
t 70
Artikel nummer CVFF-V-R032
VVS-nummer 065294210
G 1 1/4"
DN 32
D 83
A 89
Z 22
t 83
Artikel nummer CVFF-V-R040
VVS-nummer 065294211
G 1 1/2"
DN 40
D 94
A 103
Z 25.5
t 98.5
Artikel nummer CVFF-V-R050
VVS-nummer 065294212
G 2"
DN 50
D 108
A 119
Z 29
t 118
Artikel nummer CVFF-V-R065
VVS-nummer
G 2 1/2"
DN 65
D 133
A 143
Z 34.5
t 151
Artikel nummer CVFF-V-R080
VVS-nummer
G 3"
DN 80
D 160
A 180
Z 38.5
t 183
