CVK4F

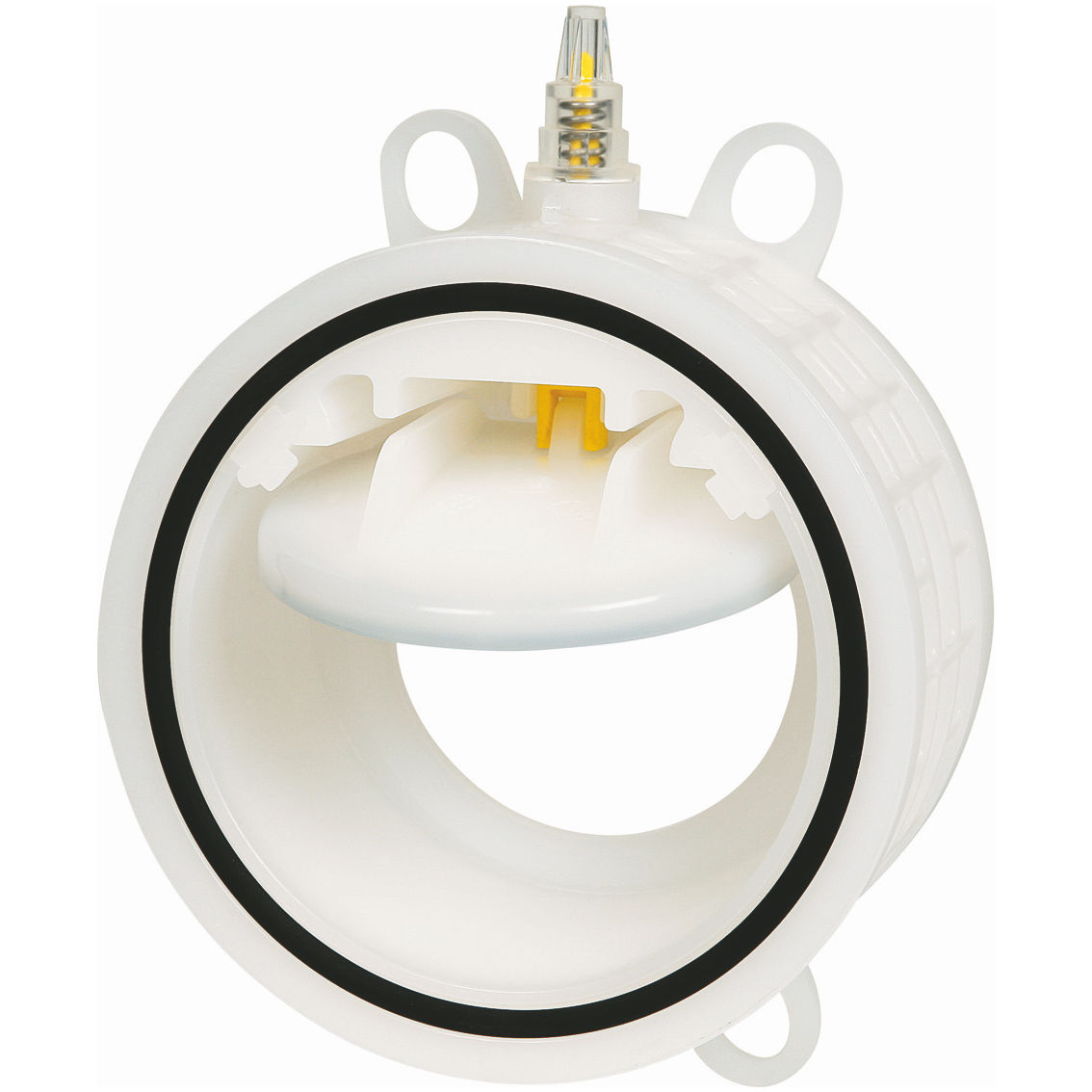

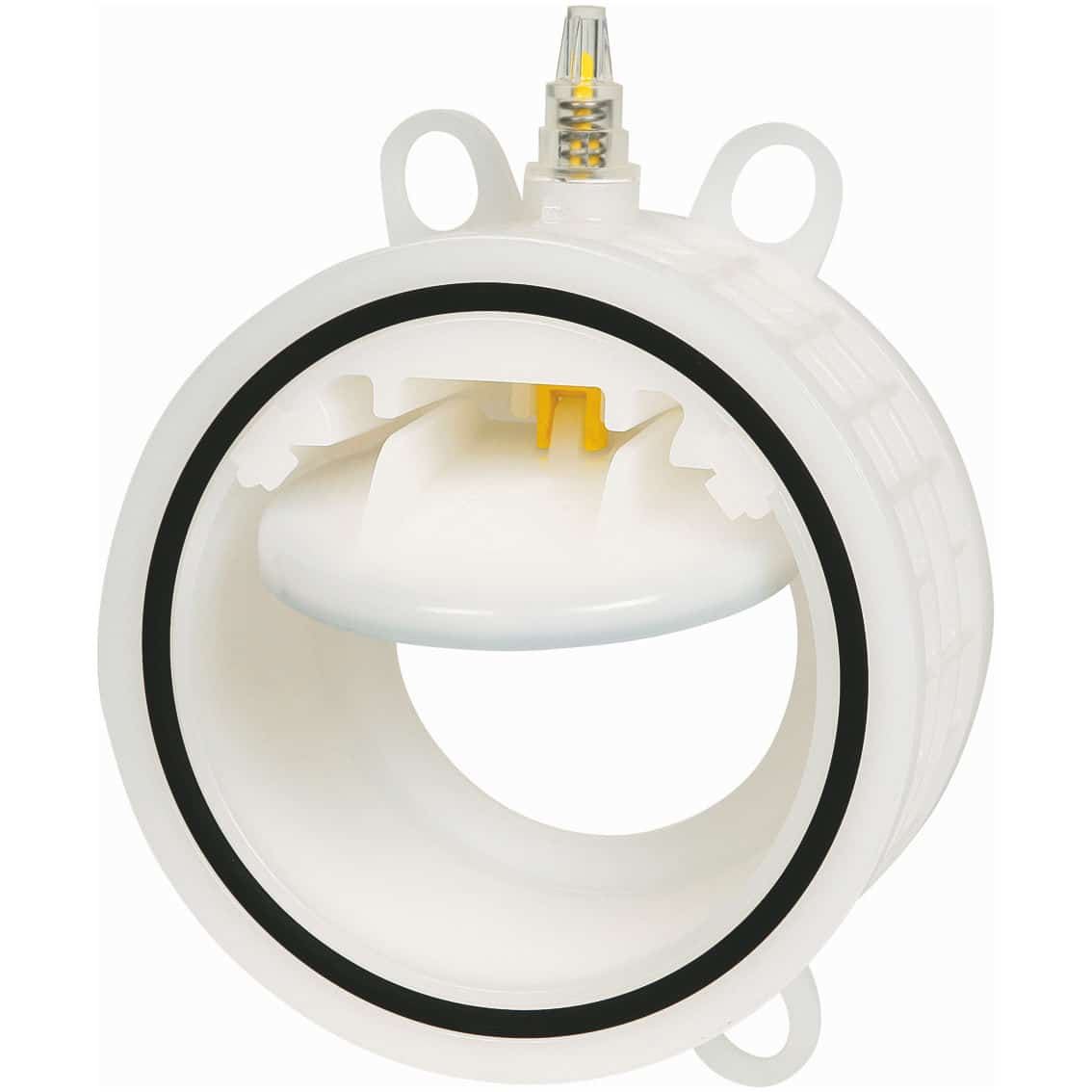

PVDF Kontraklapventil m. fjeder og optisk indikering Wafer hus

  • PVDF CVK4 Kontraklapventil med Wafer hus
  • Med fjeder
  • Til indspænding mellem flanger
  • E = EPDM
  • V = FPM
  • PN10
  • Optisk positionsindikering
Fjern
Vis alle mål +

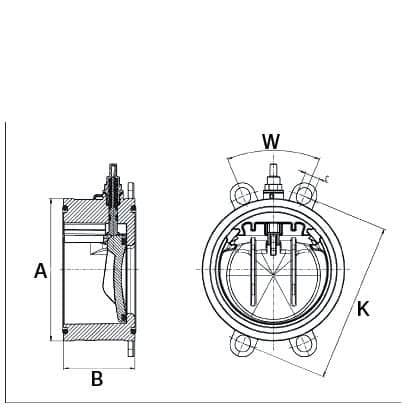

Artikel nummer VVS-nummer dDNABCKWFiler
CVK4F-V-075 756511563139 - 14590° CAD/Step
CVK4F-V-090 908012871150 - 16045° CAD/Step
CVK4F-V-110 11010015580175 - 19145° CAD/Step
CVK4F-V-160 160150212106234 - 24245° CAD/Step
CVK4F-V-225 225200264140290 - 29945° CAD/Step
CVK4F-V-280 280250325140350 - 36230° CAD/Step
Artikel nummer CVK4F-V-075
VVS-nummer
d 75
DN 65
A 115
B 63
K 139 - 145
W 90°
Artikel nummer CVK4F-V-090
VVS-nummer
d 90
DN 80
A 128
B 71
K 150 - 160
W 45°
Artikel nummer CVK4F-V-110
VVS-nummer
d 110
DN 100
A 155
B 80
K 175 - 191
W 45°
Artikel nummer CVK4F-V-160
VVS-nummer
d 160
DN 150
A 212
B 106
K 234 - 242
W 45°
Artikel nummer CVK4F-V-225
VVS-nummer
d 225
DN 200
A 264
B 140
K 290 - 299
W 45°
Artikel nummer CVK4F-V-280
VVS-nummer
d 280
DN 250
A 325
B 140
K 350 - 362
W 30°
