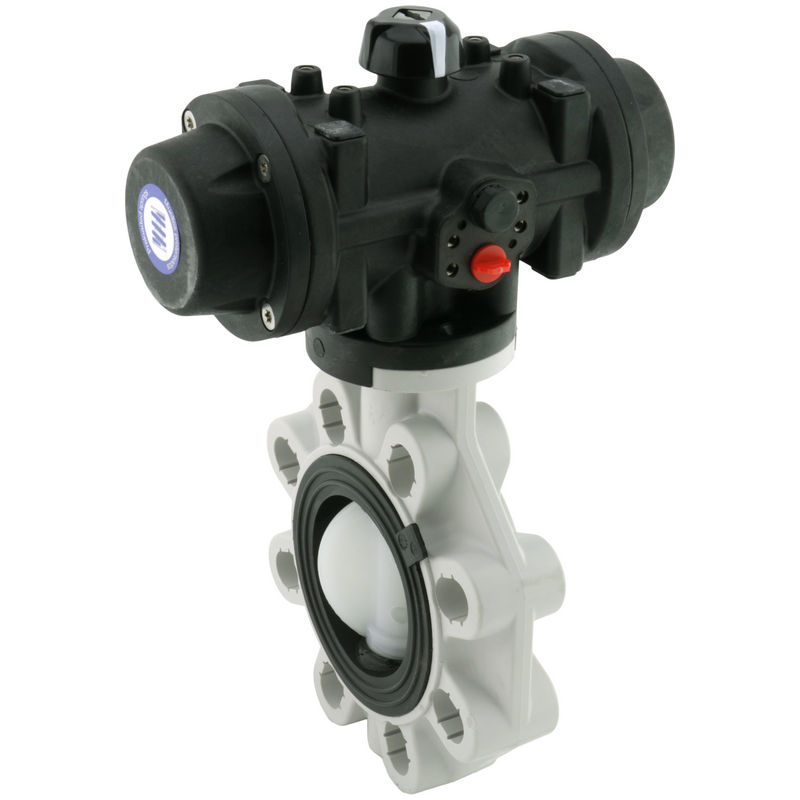

FKOF/NC

PVDF Butterflyventil pneumatisk (NC) DN40-300

  • PVDF FK Butterflyventil
  • Pneumatisk aktuator - enkeltvirkende (NC)
  • Ventilhus i glasforstærket PP, UV-Stabilt
  • Ventilklap i PVDF
  • Spindel AISI316
  • E=EPDM
  • V=FPM
  • PN10
  • Tilslutning luft: 1/4" Namur
  • Styretryk: Max. 8 Bar
  • LUG version med indstøbte gevindbøsninger leveres på forespørgsel
Fjern
Vis alle mål +

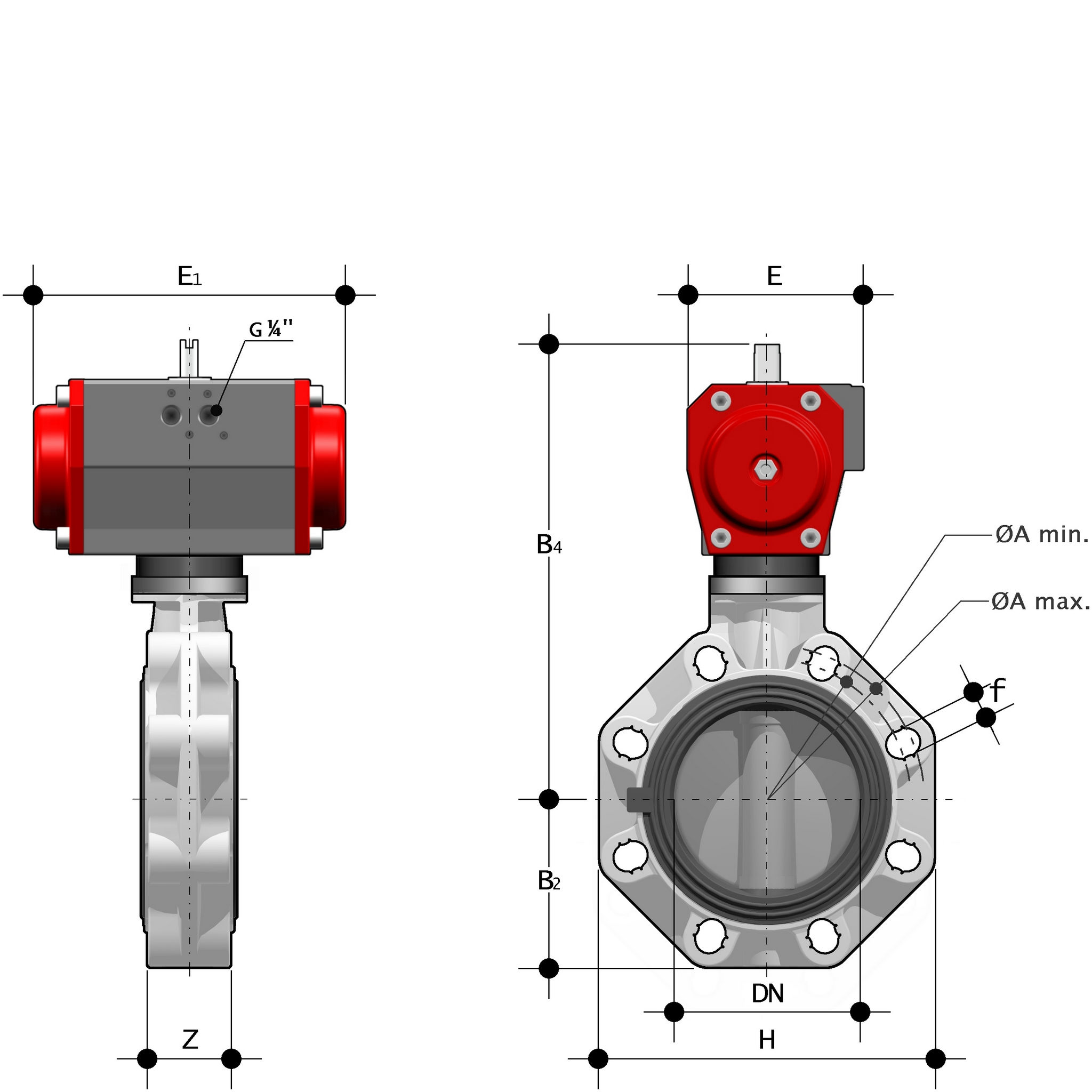

Artikel nummer VVS-nummer dDNZDonMin. styretrykHE1xEB2B4Filer
FKOF/NC-V-050 504033PP10S6 Bar132155x8660209
FKOF/NC-V-063 635043PP10S6 Bar147210x9470232
FKOF/NC-V-075 756546PP10S6 Bar165210x9480239
FKOF/NC-V-090 908049PP10S7 Bar185228x10493263
FKOF/NC-V-110 11010056PP20S7 Bar211280x120107292
FKOF/NC-V-140 14012564PP20S7 Bar240310x134120339
FKOF/NC-V-160 16015070PA25S7 Bar268310x134134352
FKOF/NC-V-225 22520071PA30S7 Bar323462x176161473
FKOF/NC-V-280 280250114PA40S7 Bar405575x220210538
FKOF/NC-V-315 315300114PA50S7 Bar475575x220245595
Artikel nummer FKOF/NC-V-050
VVS-nummer
d 50
DN 40
Z 33
Don PP10S
Min. styretryk 6 Bar
H 132
E1xE 155x86
B2 60
B4 209
Artikel nummer FKOF/NC-V-063
VVS-nummer
d 63
DN 50
Z 43
Don PP10S
Min. styretryk 6 Bar
H 147
E1xE 210x94
B2 70
B4 232
Artikel nummer FKOF/NC-V-075
VVS-nummer
d 75
DN 65
Z 46
Don PP10S
Min. styretryk 6 Bar
H 165
E1xE 210x94
B2 80
B4 239
Artikel nummer FKOF/NC-V-090
VVS-nummer
d 90
DN 80
Z 49
Don PP10S
Min. styretryk 7 Bar
H 185
E1xE 228x104
B2 93
B4 263
Artikel nummer FKOF/NC-V-110
VVS-nummer
d 110
DN 100
Z 56
Don PP20S
Min. styretryk 7 Bar
H 211
E1xE 280x120
B2 107
B4 292
Artikel nummer FKOF/NC-V-140
VVS-nummer
d 140
DN 125
Z 64
Don PP20S
Min. styretryk 7 Bar
H 240
E1xE 310x134
B2 120
B4 339
Artikel nummer FKOF/NC-V-160
VVS-nummer
d 160
DN 150
Z 70
Don PA25S
Min. styretryk 7 Bar
H 268
E1xE 310x134
B2 134
B4 352
Artikel nummer FKOF/NC-V-225
VVS-nummer
d 225
DN 200
Z 71
Don PA30S
Min. styretryk 7 Bar
H 323
E1xE 462x176
B2 161
B4 473
Artikel nummer FKOF/NC-V-280
VVS-nummer
d 280
DN 250
Z 114
Don PA40S
Min. styretryk 7 Bar
H 405
E1xE 575x220
B2 210
B4 538
Artikel nummer FKOF/NC-V-315
VVS-nummer
d 315
DN 300
Z 114
Don PA50S
Min. styretryk 7 Bar
H 475
E1xE 575x220
B2 245
B4 595
Datablad
