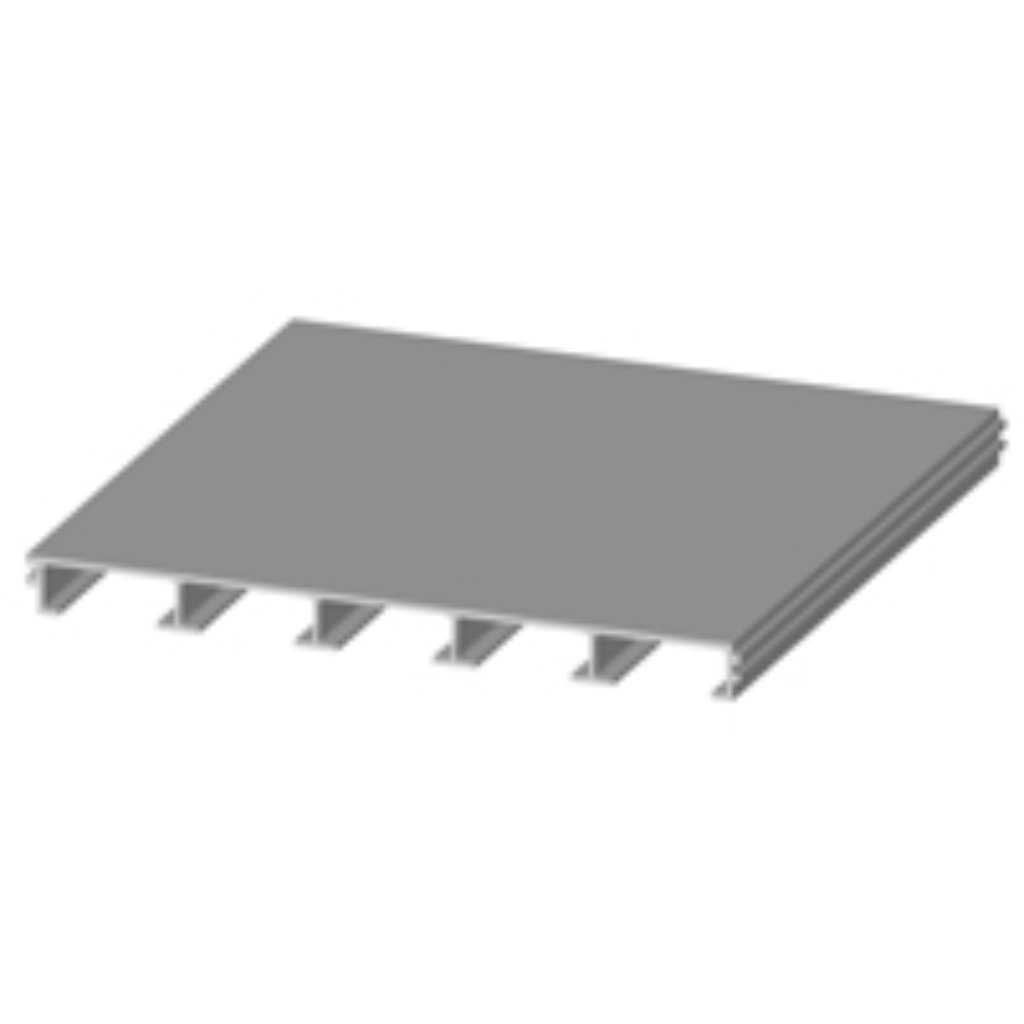

Panelprofil
| Artikel nummer | VVS-nummer | Spændevidde (mm) | Punktbelastning (kg) F | Bristpunkt F | Overfladebelastning (kg/m2) q | Bristpunkt q | Filer |
|---|---|---|---|---|---|---|---|
| GD-PA500XL4-1000 | 1000 | 550 | 2*F | 1000 | 3*q | ||
| GD-PA500XL4-1200 | 1200 | 350 | 3*F | 1000 | 4*q | ||
| GD-PA500XL4-1500 | 1500 | 200 | 4*F | 650 | 5*q | ||
| GD-PA500XL4-1800 | 1800 | 100 | 5*F | 400 | 7*q | ||
| GD-PA500XL4-2000 | 2000 | 70 | 6*F | 270 | 8*q | ||
| GD-PA500XL4-2200 | 2200 | 45 | 7*F | 210 | 9*q | ||
| GD-PA500XL4-2500 | 2500 | 35 | 8*F | 150 | 10*q |
| Artikel nummer | GD-PA500XL4-1000 |
| VVS-nummer | |
| Spændevidde (mm) | 1000 |
| Punktbelastning (kg) F | 550 |
| Bristpunkt F | 2*F |
| Overfladebelastning (kg/m2) q | 1000 |
| Bristpunkt q | 3*q |
| Artikel nummer | GD-PA500XL4-1200 |
| VVS-nummer | |
| Spændevidde (mm) | 1200 |
| Punktbelastning (kg) F | 350 |
| Bristpunkt F | 3*F |
| Overfladebelastning (kg/m2) q | 1000 |
| Bristpunkt q | 4*q |
| Artikel nummer | GD-PA500XL4-1500 |
| VVS-nummer | |
| Spændevidde (mm) | 1500 |
| Punktbelastning (kg) F | 200 |
| Bristpunkt F | 4*F |
| Overfladebelastning (kg/m2) q | 650 |
| Bristpunkt q | 5*q |
| Artikel nummer | GD-PA500XL4-1800 |
| VVS-nummer | |
| Spændevidde (mm) | 1800 |
| Punktbelastning (kg) F | 100 |
| Bristpunkt F | 5*F |
| Overfladebelastning (kg/m2) q | 400 |
| Bristpunkt q | 7*q |
| Artikel nummer | GD-PA500XL4-2000 |
| VVS-nummer | |
| Spændevidde (mm) | 2000 |
| Punktbelastning (kg) F | 70 |
| Bristpunkt F | 6*F |
| Overfladebelastning (kg/m2) q | 270 |
| Bristpunkt q | 8*q |
| Artikel nummer | GD-PA500XL4-2200 |
| VVS-nummer | |
| Spændevidde (mm) | 2200 |
| Punktbelastning (kg) F | 45 |
| Bristpunkt F | 7*F |
| Overfladebelastning (kg/m2) q | 210 |
| Bristpunkt q | 9*q |
| Artikel nummer | GD-PA500XL4-2500 |
| VVS-nummer | |
| Spændevidde (mm) | 2500 |
| Punktbelastning (kg) F | 35 |
| Bristpunkt F | 8*F |
| Overfladebelastning (kg/m2) q | 150 |
| Bristpunkt q | 10*q |
