K4OF

PVDF Butterflyventil med håndtag

  • PVDF K4 Butterflyventil med håndtag
  • Ventilhus i glasforstærket PP, UV-Stabilt
  • Ventilklap i PVDF
  • Spindel AISI304
  • E=EPDM
  • V=FPM
  • PN10
  • Håndtag kan låses i flere positioner
  • Montering af aktuator iht. ISO 5211, med ekstra tilbehør
  • Kontroller frigang af klap i flangebøsningen inden montage
Fjern
Vis alle mål +

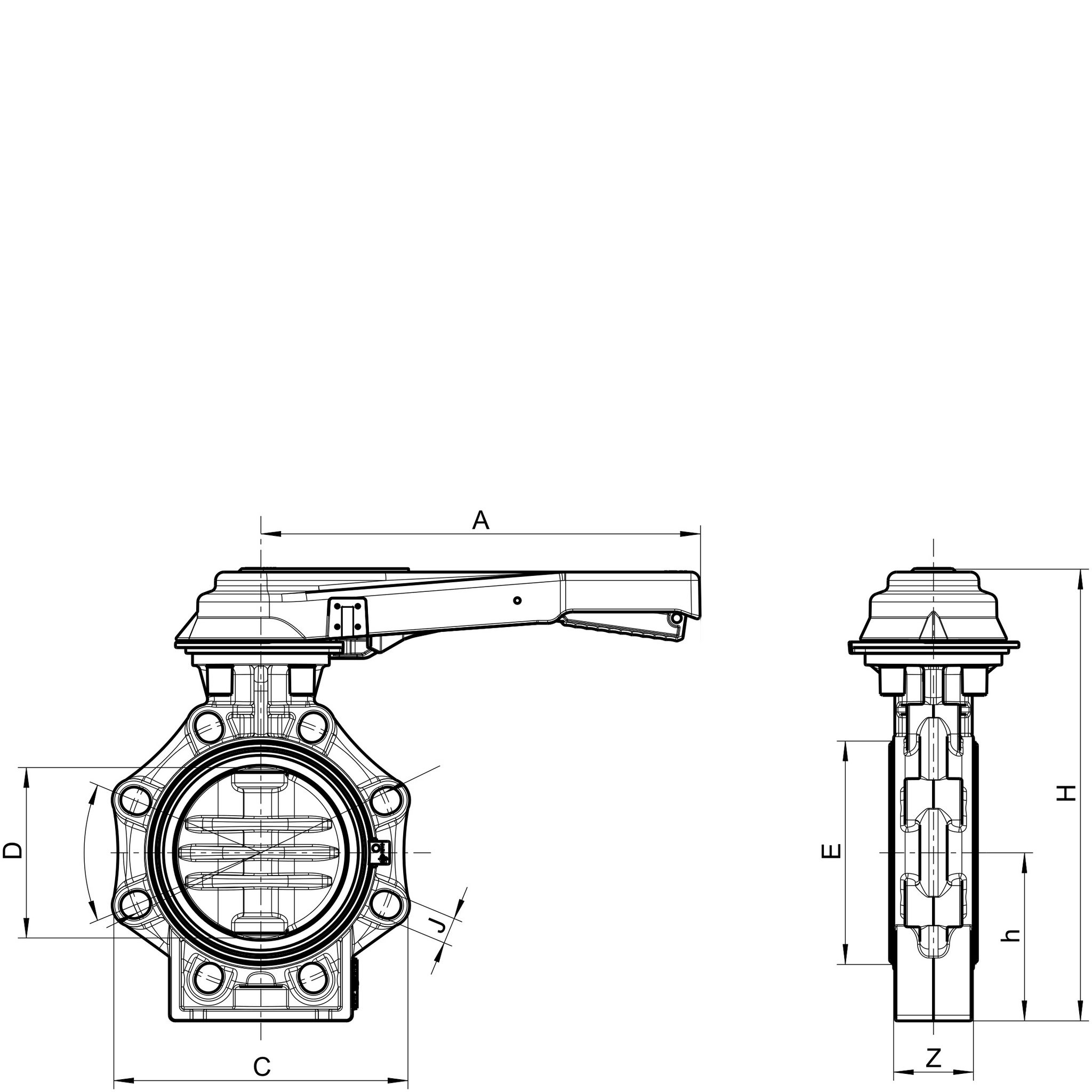

Artikel nummer VVS-nummer dDNJDCZhHEAFiler
K4OF-V-075 756519651334610028598230 CAD/Step
K4OF-V-090 9080198017649100292116230 CAD/Step
K4OF-V-110 1101001910020656115322146300 CAD/Step
K4OF-V-140 14012523125234.564130358170300 CAD/Step
K4OF-V-160 1601502315026170147.5396196386 CAD/Step
K4OF-V-225 2252002320031471175458251386 CAD/Step
Artikel nummer K4OF-V-075
VVS-nummer
d 75
DN 65
J 19
D 65
C 133
Z 46
h 100
H 285
E 98
A 230
Artikel nummer K4OF-V-090
VVS-nummer
d 90
DN 80
J 19
D 80
C 176
Z 49
h 100
H 292
E 116
A 230
Artikel nummer K4OF-V-110
VVS-nummer
d 110
DN 100
J 19
D 100
C 206
Z 56
h 115
H 322
E 146
A 300
Artikel nummer K4OF-V-140
VVS-nummer
d 140
DN 125
J 23
D 125
C 234.5
Z 64
h 130
H 358
E 170
A 300
Artikel nummer K4OF-V-160
VVS-nummer
d 160
DN 150
J 23
D 150
C 261
Z 70
h 147.5
H 396
E 196
A 386
Artikel nummer K4OF-V-225
VVS-nummer
d 225
DN 200
J 23
D 200
C 314
Z 71
h 175
H 458
E 251
A 386
Datablad

Tilbehør

H/K4-LS

Finjusteringshåndtag

H/K4

Håndtag
