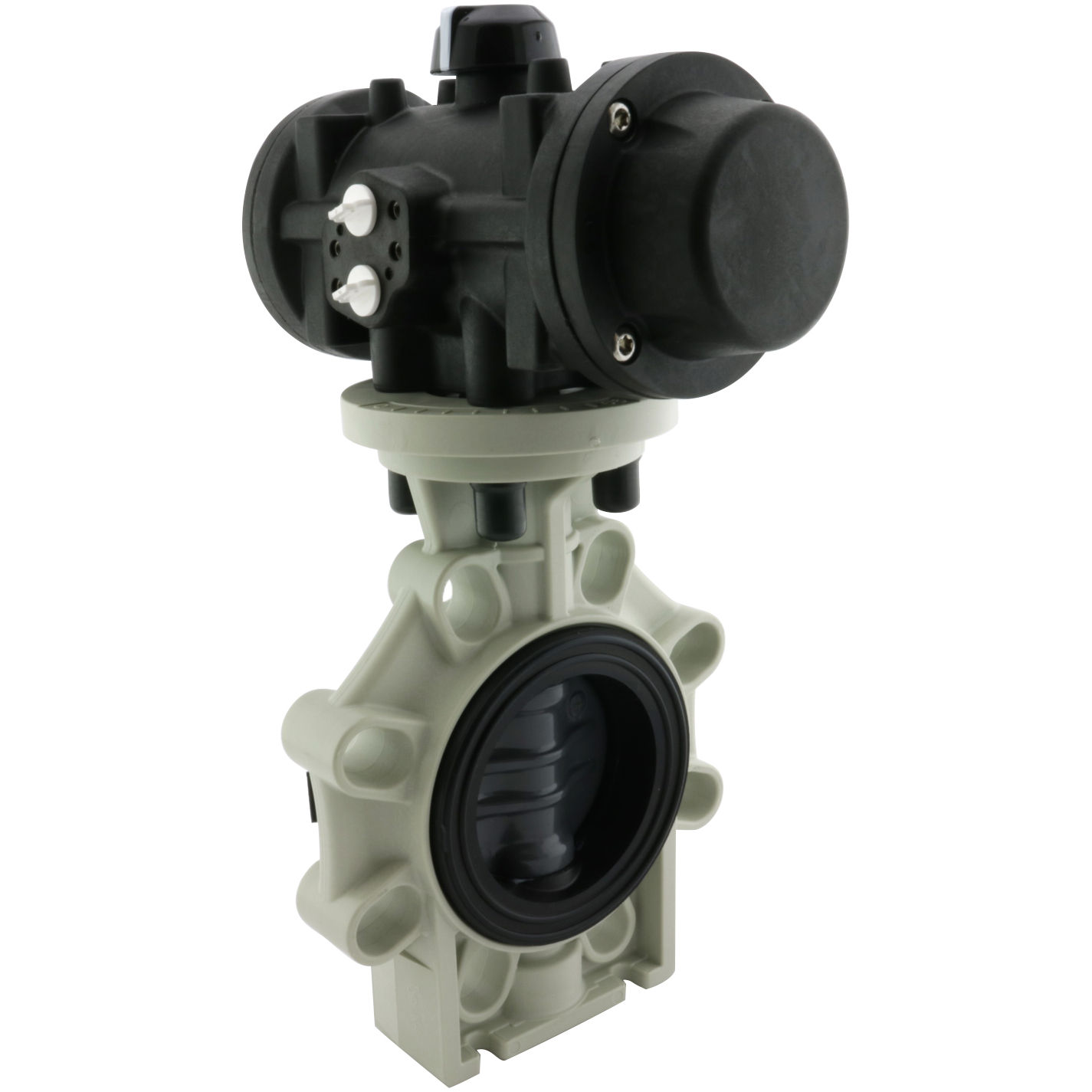

PVC Butterflyventil med pneumatisk aktuator (DA) EPDM

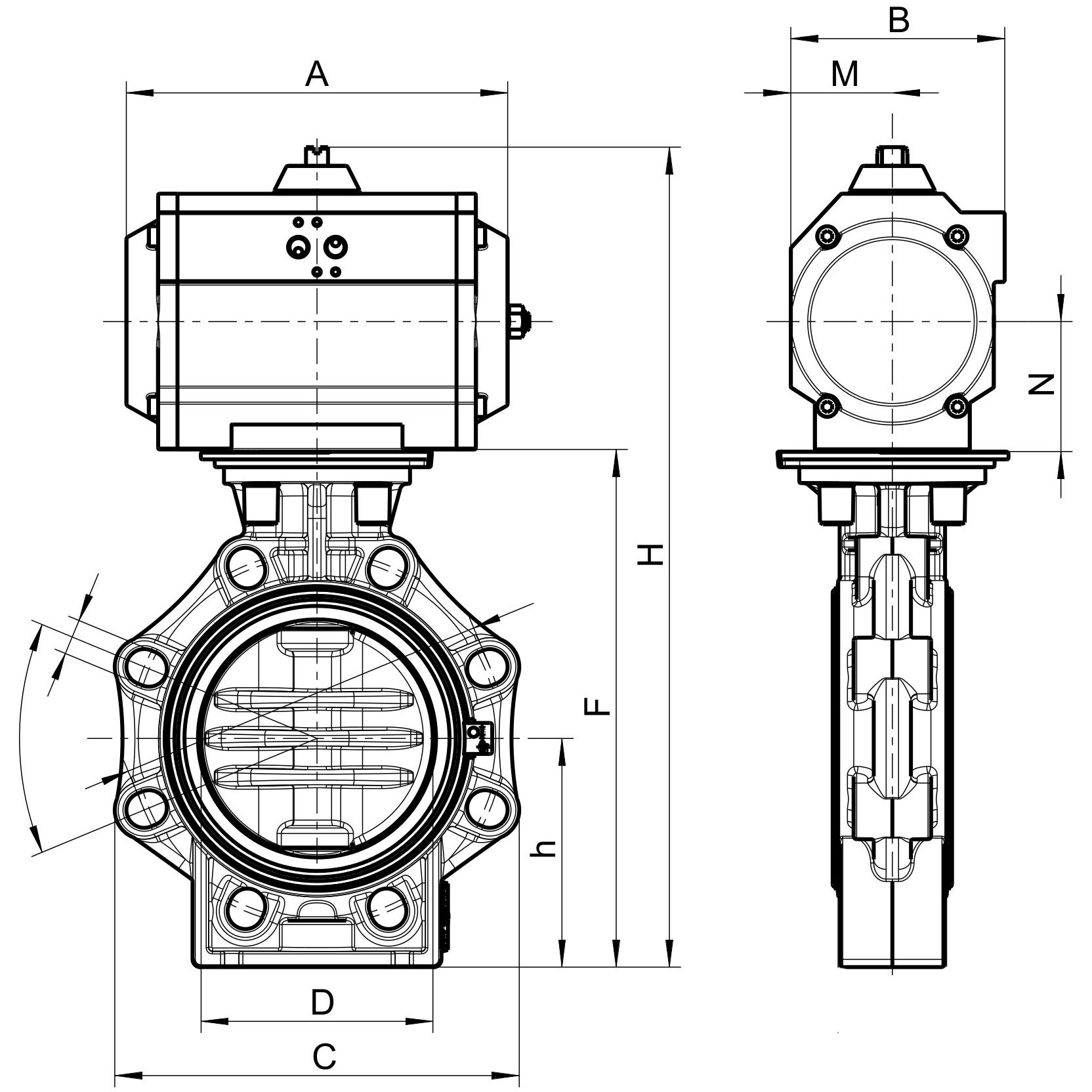

| Artikel nummer | VVS-nummer | D | C | h | F | H | A | M | B | N | Don | Filer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K4OU/DA-E-075 | 75 | 65 | 100 | 232 | 355 | 230 | 56 | 97 | 53 | PP10 | ||
| K4OU/DA-E-090 | 90 | 80 | 100 | 239 | 362 | 230 | 56 | 97 | 53 | PP10 | ||
| K4OU/DA-E-110 | 110 | 100 | 115 | 269 | 392 | 230 | 56 | 97 | 53 | PP10 | ||
| K4OU/DA-E-140 | 140 | 125 | 130 | 303.5 | 450.5 | 313 | 68 | 122 | 64 | PP20 | ||
| K4OU/DA-E-160 | 160 | 150 | 147.5 | 333 | 480 | 313 | 68 | 122 | 64 | PP20 | ||
| K4OU/DA-E-225 | 225 | 200 | 175 | 395 | 570 | 358 | 89 | 153 | 77 | PA25 |
| Artikel nummer | K4OU/DA-E-075 |
| VVS-nummer | |
| D | 75 |
| C | 65 |
| h | 100 |
| F | 232 |
| H | 355 |
| A | 230 |
| M | 56 |
| B | 97 |
| N | 53 |
| Don | PP10 |
| Artikel nummer | K4OU/DA-E-090 |
| VVS-nummer | |
| D | 90 |
| C | 80 |
| h | 100 |
| F | 239 |
| H | 362 |
| A | 230 |
| M | 56 |
| B | 97 |
| N | 53 |
| Don | PP10 |
| Artikel nummer | K4OU/DA-E-110 |
| VVS-nummer | |
| D | 110 |
| C | 100 |
| h | 115 |
| F | 269 |
| H | 392 |
| A | 230 |
| M | 56 |
| B | 97 |
| N | 53 |
| Don | PP10 |
| Artikel nummer | K4OU/DA-E-140 |
| VVS-nummer | |
| D | 140 |
| C | 125 |
| h | 130 |
| F | 303.5 |
| H | 450.5 |
| A | 313 |
| M | 68 |
| B | 122 |
| N | 64 |
| Don | PP20 |
| Artikel nummer | K4OU/DA-E-160 |
| VVS-nummer | |
| D | 160 |
| C | 150 |
| h | 147.5 |
| F | 333 |
| H | 480 |
| A | 313 |
| M | 68 |
| B | 122 |
| N | 64 |
| Don | PP20 |
| Artikel nummer | K4OU/DA-E-225 |
| VVS-nummer | |
| D | 225 |
| C | 200 |
| h | 175 |
| F | 395 |
| H | 570 |
| A | 358 |
| M | 89 |
| B | 153 |
| N | 77 |
| Don | PA25 |
