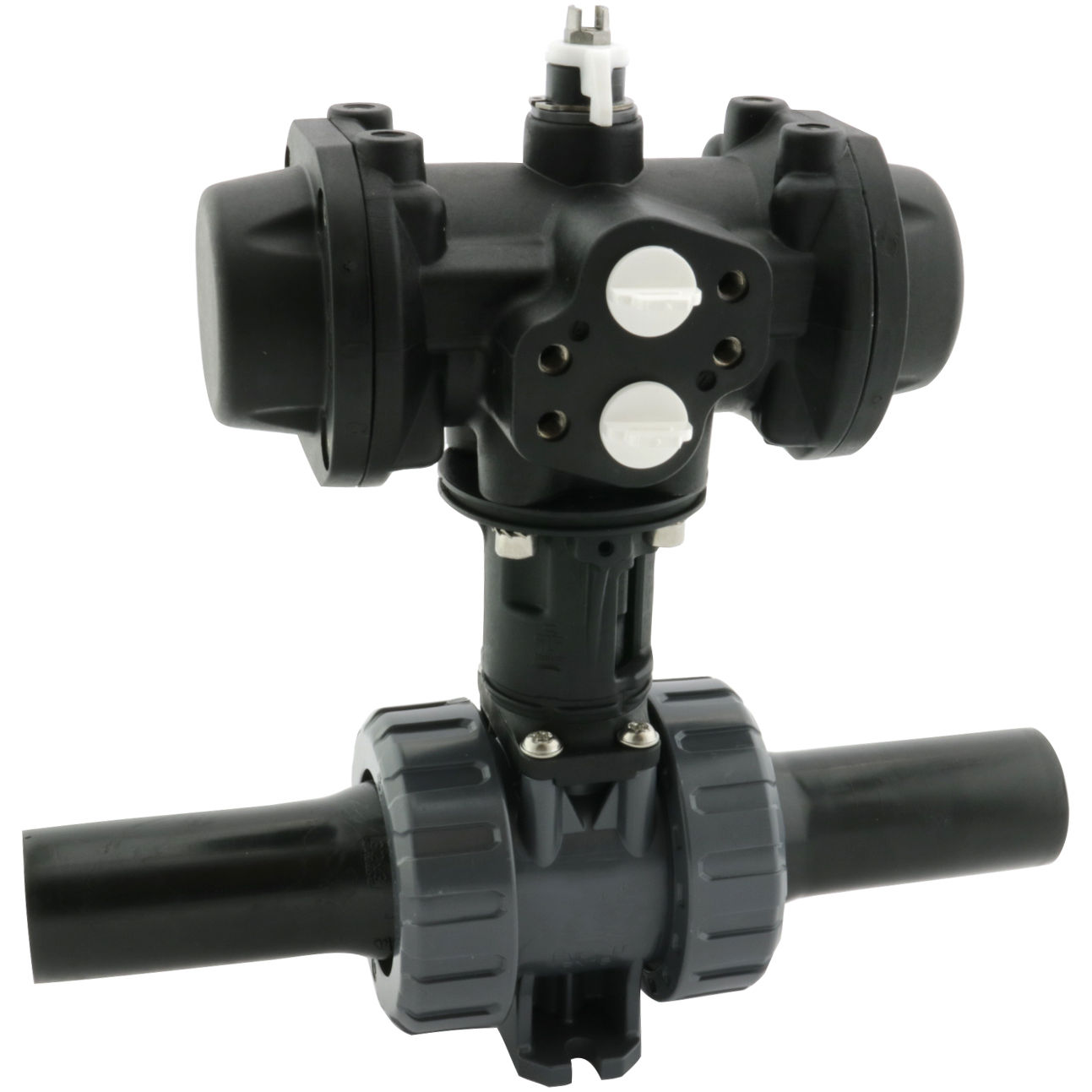

M1BEU/DA-V

PVC Kugleventil 2-vejs med udvendige limender pneumatisk (DA) FPM

  • PVC M1 Kugleventil 2-vejs
  • Med PVC indlægsdele til udv. limning
  • Pneumatisk, dobbeltvirkende (DA)
  • Mulighed for montering af identifikationsskilt.
  • Faste sæder, en side af ventilen kan demonteres under fuldt tryk
  • Sædetætning i PTFE
  • PN16
  • FPM
  • Tilslutning luft: G1/4" Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikator
Fjern
Vis alle mål +

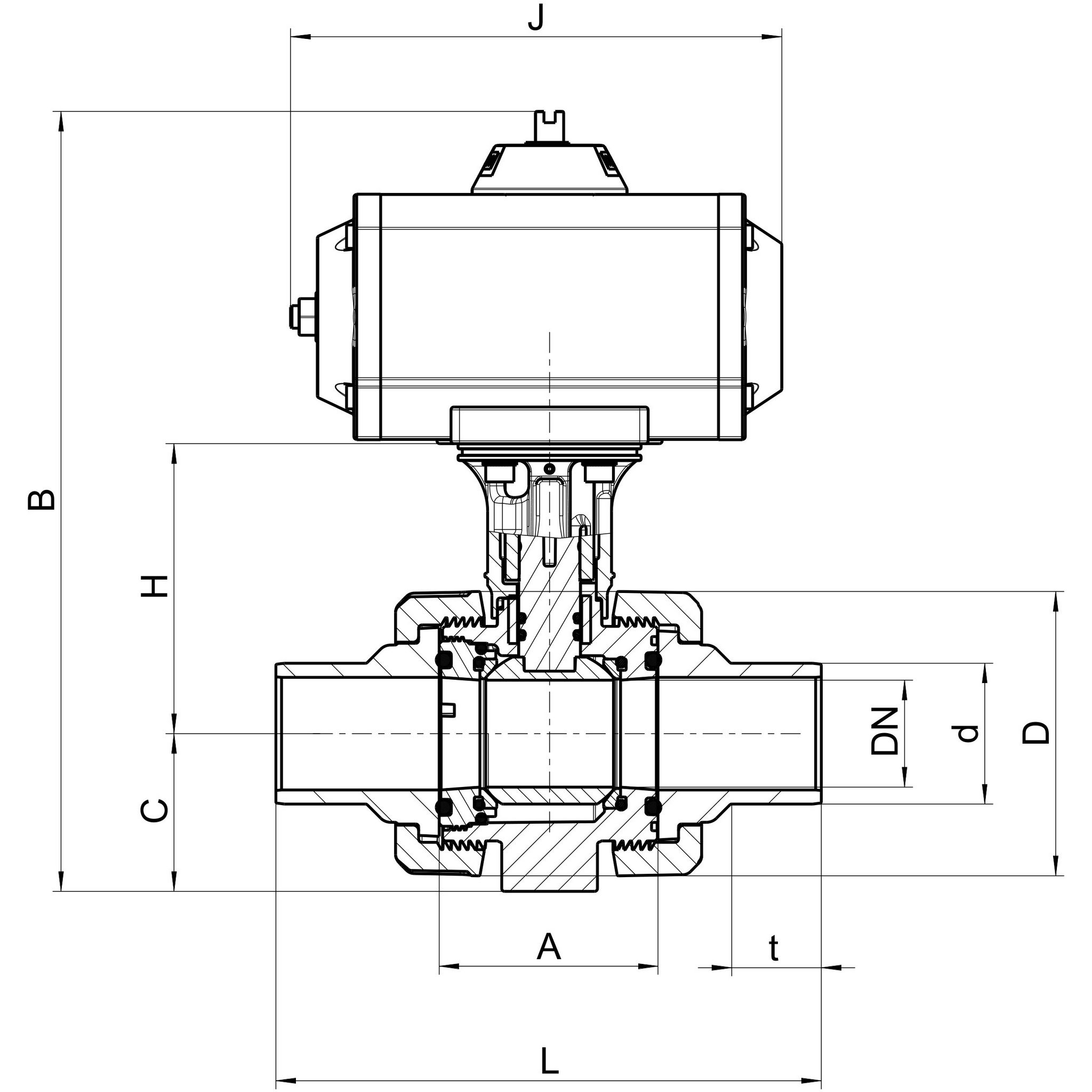

Artikel nummer VVS-nummer dDNDtALCHBJFiler
M1BEU/DA-V-020 201555.564452213370.5202119
M1BEU/DA-V-025 2520626453.5225.54077215.5119
M1BEU/DA-V-032 32257061542324379.5220119
M1BEU/DA-V-040 40328465622625198250165
M1BEU/DA-V-050 5040101697828056105.5261165
M1BEU/DA-V-063 6350115788733164114275.5165
M1BEU/DA-V-075 756514986111.5361.585142350230
M1BEU/DA-V-090 9080182101135.5415.5100153376230
M1BEU/DA-V-110 11080182115135.5453.5100153376230
Artikel nummer M1BEU/DA-V-020
VVS-nummer
d 20
DN 15
D 55.5
t 64
A 45
L 221
C 33
H 70.5
B 202
J 119
Artikel nummer M1BEU/DA-V-025
VVS-nummer
d 25
DN 20
D 62
t 64
A 53.5
L 225.5
C 40
H 77
B 215.5
J 119
Artikel nummer M1BEU/DA-V-032
VVS-nummer
d 32
DN 25
D 70
t 61
A 54
L 232
C 43
H 79.5
B 220
J 119
Artikel nummer M1BEU/DA-V-040
VVS-nummer
d 40
DN 32
D 84
t 65
A 62
L 262
C 51
H 98
B 250
J 165
Artikel nummer M1BEU/DA-V-050
VVS-nummer
d 50
DN 40
D 101
t 69
A 78
L 280
C 56
H 105.5
B 261
J 165
Artikel nummer M1BEU/DA-V-063
VVS-nummer
d 63
DN 50
D 115
t 78
A 87
L 331
C 64
H 114
B 275.5
J 165
Artikel nummer M1BEU/DA-V-075
VVS-nummer
d 75
DN 65
D 149
t 86
A 111.5
L 361.5
C 85
H 142
B 350
J 230
Artikel nummer M1BEU/DA-V-090
VVS-nummer
d 90
DN 80
D 182
t 101
A 135.5
L 415.5
C 100
H 153
B 376
J 230
Artikel nummer M1BEU/DA-V-110
VVS-nummer
d 110
DN 80
D 182
t 115
A 135.5
L 453.5
C 100
H 153
B 376
J 230
