M1FU

PVC Kugleventil – Indvendig gevind DN10-80mm

PVC M1 Kugleventil 2-vejs

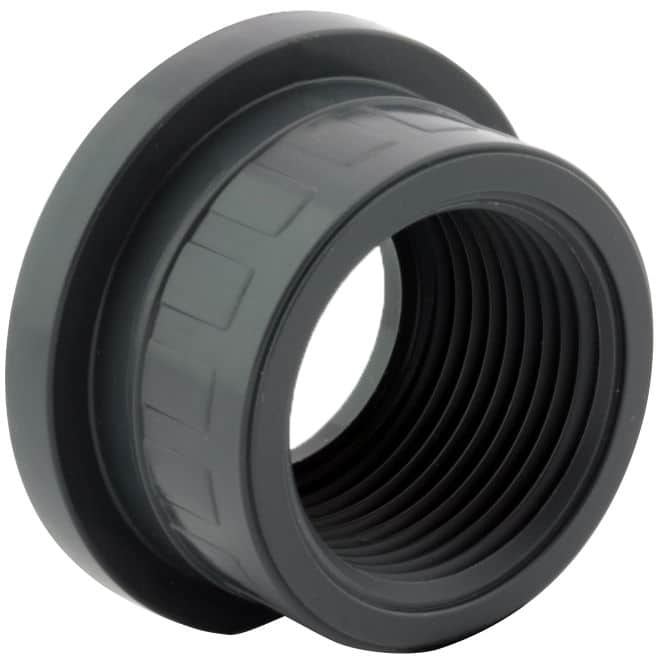

Med PVC indlægsdele med gevindmuffer
Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
Faste sæder, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
PN16
E=EPDM
V=FPM

Vis alle mål +

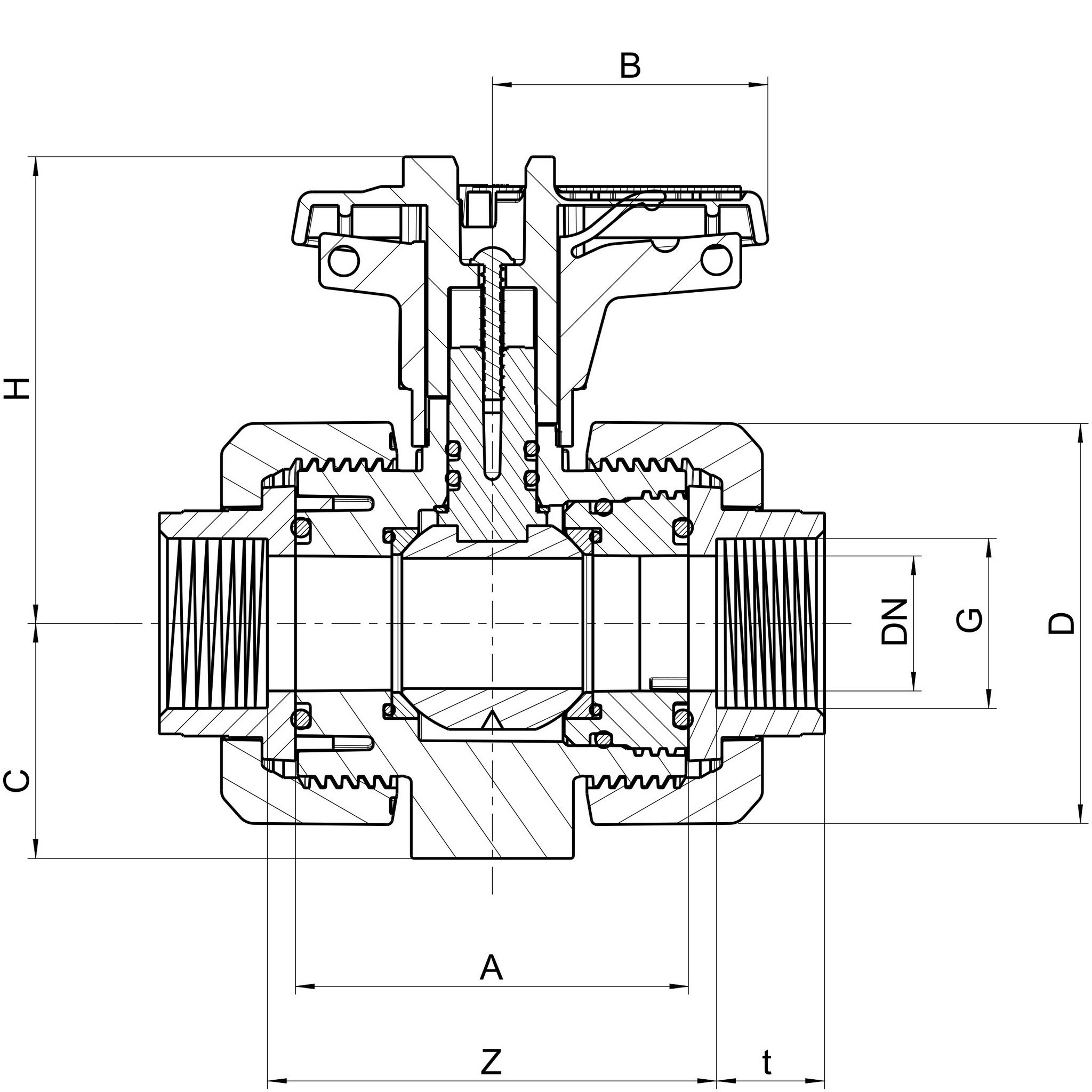

Artikel nummer	G	DN	D	A	Z	t	C	H	B
M1FU-E-R010	3⁄8"	10	55.5	45	48	16	33	70.5	39.5
M1FU-E-R015	½"	15	55.5	45	50	16.5	33	70.5	39.5
M1FU-E-R020	¾"	20	62	53.5	60	19.5	40	77	51
M1FU-E-R025	1"	25	70	54	60	23	43	79.5	51
M1FU-E-R032	1¼"	32	84	62	68	26.5	51	98	63.5
M1FU-E-R040	1½"	40	101	78	87	31.5	56	105.5	72
M1FU-E-R050	2"	50	115	87	98	38.5	64	114	84
M1FU-E-R065	2½"	65	149	111.5	122	44.5	85	142	110
M1FU-E-R080	3"	80	182	135.5	156	56.5	100	153	132
M1FU-E-R100	4"	80	182	135.5	162-185,5	42-61	100	153	132
