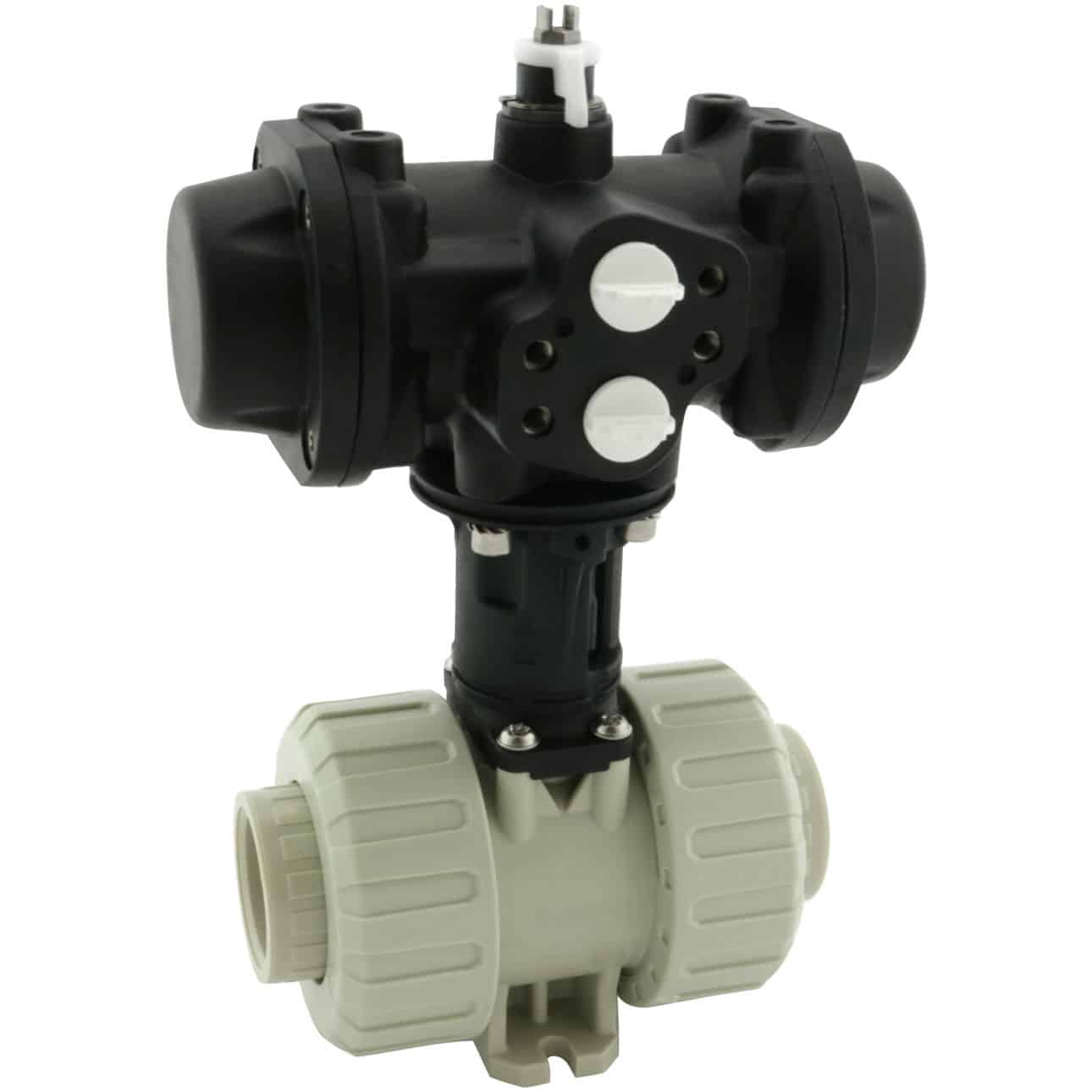

M1IM/DA-V

PP Kugleventil indv. svejsning, pneumatisk (DA) FPM

  • PP M1 Kugleventil 2-vejs
  • Med PP indlægsdele for indv. muffesvejsning
  • Pneumatisk aktuatorer - dobbeltvirkende (DA)
  • Udstyret med Dual block, låsning af omløberen, samt mulighed for montering af identifikationsskilt.
  • Faste sæde, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • FPM
  • Tilslutning luft: 1/4 Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikering
Fjern
Vis alle mål +

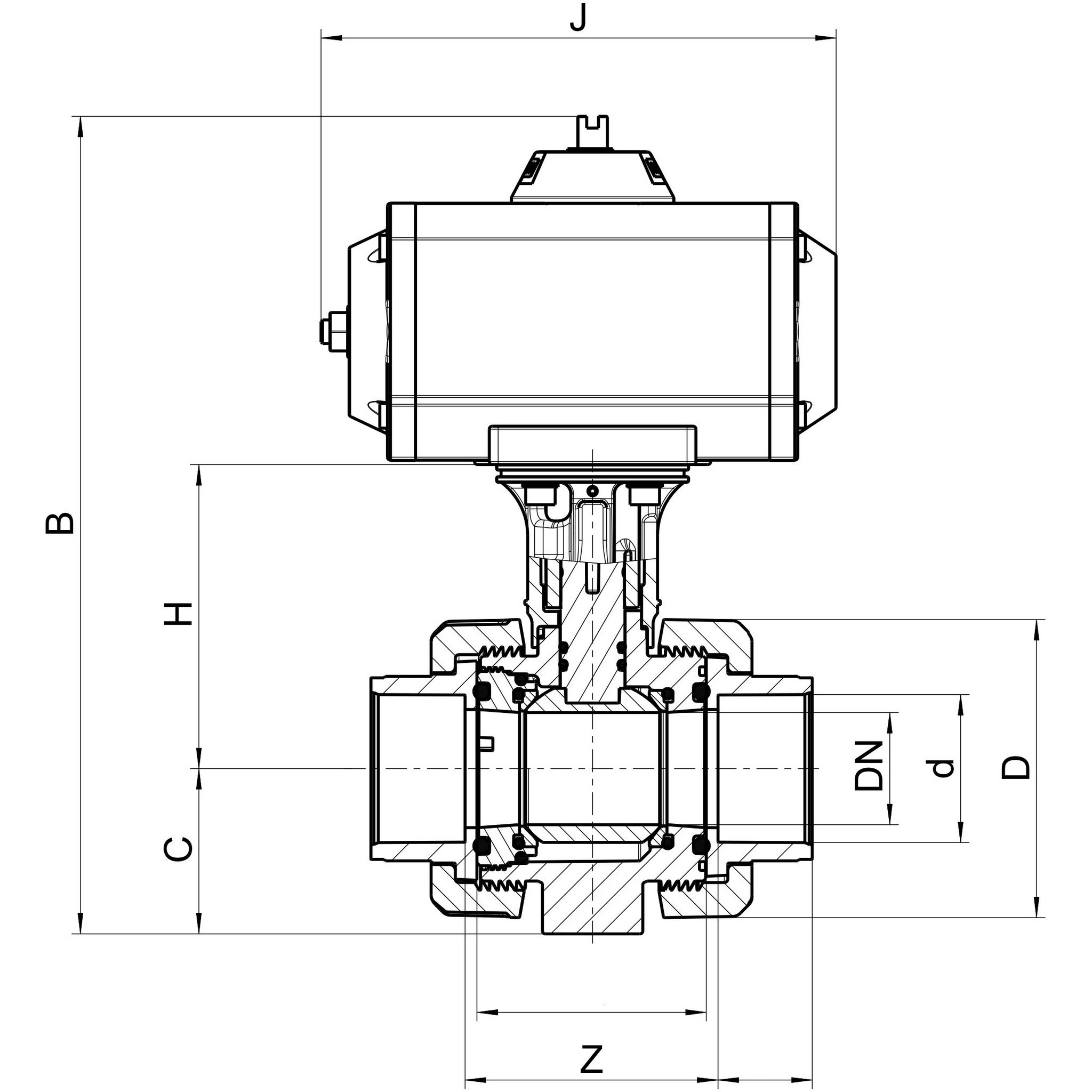

Artikel nummer VVS-nummer dDNDZCHBJDonFiler
M1IM/DA-V-016 16105868.53380202144PPW
M1IM/DA-V-020 20155866.53380202144PPW
M1IM/DA-V-025 252068.5794085.5215.5144PPW
M1IM/DA-V-032 322575.58343.588220144PPW
M1IM/DA-V-040 403292965197250157PP00
M1IM/DA-V-050 504010811256.5103261157PP00
M1IM/DA-V-063 6350127.513764.5109.5275.5157PP00
M1IM/DA-V-075 7565160159.585151.5350230PP10
M1IM/DA-V-090 9080196.5202.5100167376230PP10
M1IM/DA-V-110 11080196,5204.5100167376230
Artikel nummer M1IM/DA-V-016
VVS-nummer
d 16
DN 10
D 58
Z 68.5
C 33
H 80
B 202
J 144
Don PPW
Artikel nummer M1IM/DA-V-020
VVS-nummer
d 20
DN 15
D 58
Z 66.5
C 33
H 80
B 202
J 144
Don PPW
Artikel nummer M1IM/DA-V-025
VVS-nummer
d 25
DN 20
D 68.5
Z 79
C 40
H 85.5
B 215.5
J 144
Don PPW
Artikel nummer M1IM/DA-V-032
VVS-nummer
d 32
DN 25
D 75.5
Z 83
C 43.5
H 88
B 220
J 144
Don PPW
Artikel nummer M1IM/DA-V-040
VVS-nummer
d 40
DN 32
D 92
Z 96
C 51
H 97
B 250
J 157
Don PP00
Artikel nummer M1IM/DA-V-050
VVS-nummer
d 50
DN 40
D 108
Z 112
C 56.5
H 103
B 261
J 157
Don PP00
Artikel nummer M1IM/DA-V-063
VVS-nummer
d 63
DN 50
D 127.5
Z 137
C 64.5
H 109.5
B 275.5
J 157
Don PP00
Artikel nummer M1IM/DA-V-075
VVS-nummer
d 75
DN 65
D 160
Z 159.5
C 85
H 151.5
B 350
J 230
Don PP10
Artikel nummer M1IM/DA-V-090
VVS-nummer
d 90
DN 80
D 196.5
Z 202.5
C 100
H 167
B 376
J 230
Don PP10
Artikel nummer M1IM/DA-V-110
VVS-nummer
d 110
DN 80
D 196,5
Z 204.5
C 100
H 167
B 376
J 230
