M1IM

PP Kugleventil indv. svejsning

  • PP M1 Kugleventil 2-vejs
  • Med PP indlægsdele for indv. muffesvejsning
  • Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • E=EPDM
  • V=FPM
Fjern
Vis alle mål +

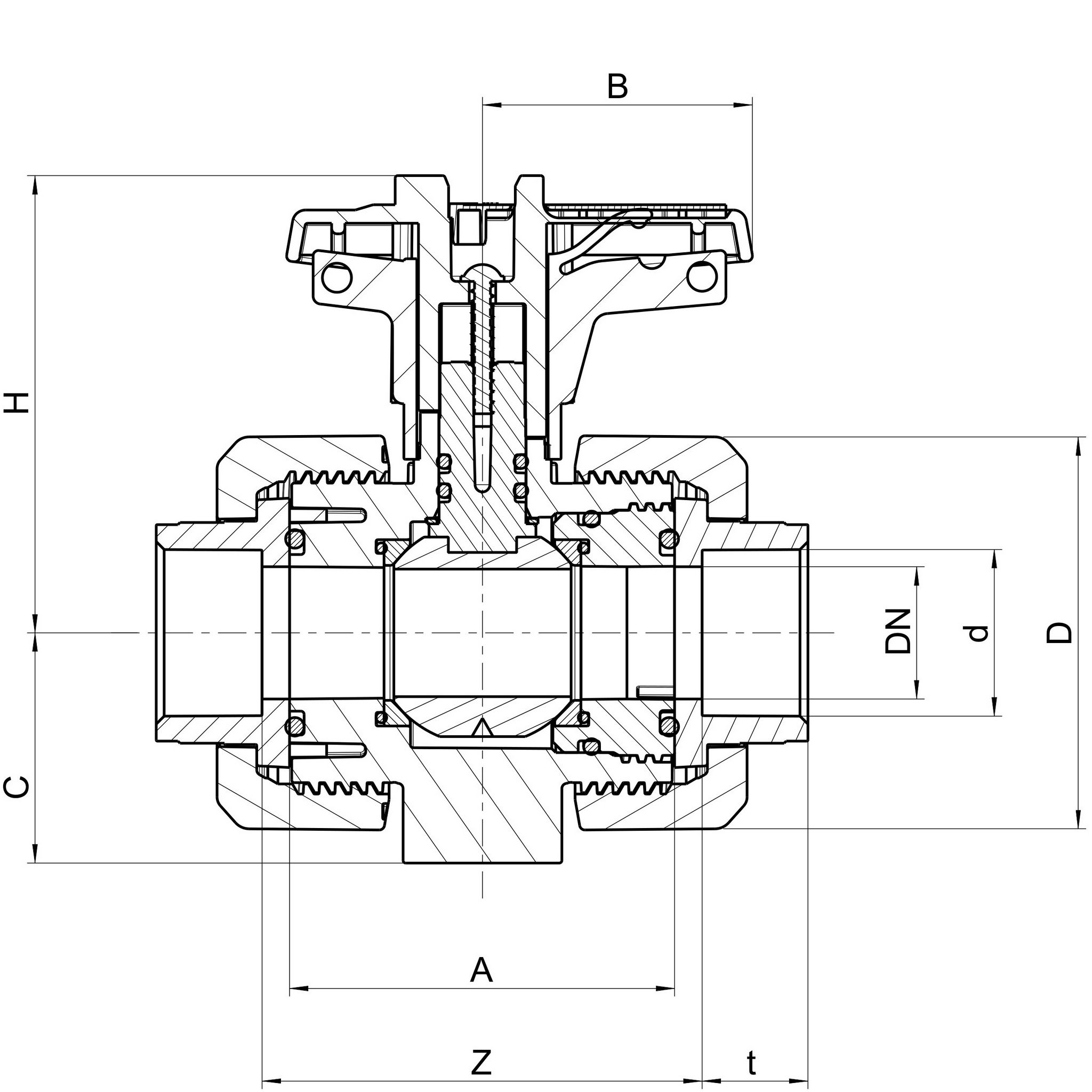

Artikel nummer VVS-nummer dDNDAZtCHBFiler
M1IM-E-016 16105861.569.514.53374.540 CAD/Step
M1IM-E-020 20155861.566.5163374.540 CAD/Step
M1IM-E-025 252068.5697817.5408351.5 CAD/Step
M1IM-E-032 322575.5738419.543.585.551.5 CAD/Step
M1IM-E-040 40329283972251104.564 CAD/Step
M1IM-E-050 50401089411425.556.511373 CAD/Step
M1IM-E-063 6350127.5109136.52964.5121.585 CAD/Step
M1IM-E-075 7565160131,516234.585151,5110 CAD/Step
M1IM-E-090 9080196.5135,5206.538.5100153132 CAD/Step
M1IM-E-110 11080196,5135,5207.542100153132 CAD/Step
Artikel nummer M1IM-E-016
VVS-nummer
d 16
DN 10
D 58
A 61.5
Z 69.5
t 14.5
C 33
H 74.5
B 40
Artikel nummer M1IM-E-020
VVS-nummer
d 20
DN 15
D 58
A 61.5
Z 66.5
t 16
C 33
H 74.5
B 40
Artikel nummer M1IM-E-025
VVS-nummer
d 25
DN 20
D 68.5
A 69
Z 78
t 17.5
C 40
H 83
B 51.5
Artikel nummer M1IM-E-032
VVS-nummer
d 32
DN 25
D 75.5
A 73
Z 84
t 19.5
C 43.5
H 85.5
B 51.5
Artikel nummer M1IM-E-040
VVS-nummer
d 40
DN 32
D 92
A 83
Z 97
t 22
C 51
H 104.5
B 64
Artikel nummer M1IM-E-050
VVS-nummer
d 50
DN 40
D 108
A 94
Z 114
t 25.5
C 56.5
H 113
B 73
Artikel nummer M1IM-E-063
VVS-nummer
d 63
DN 50
D 127.5
A 109
Z 136.5
t 29
C 64.5
H 121.5
B 85
Artikel nummer M1IM-E-075
VVS-nummer
d 75
DN 65
D 160
A 131,5
Z 162
t 34.5
C 85
H 151,5
B 110
Artikel nummer M1IM-E-090
VVS-nummer
d 90
DN 80
D 196.5
A 135,5
Z 206.5
t 38.5
C 100
H 153
B 132
Artikel nummer M1IM-E-110
VVS-nummer
d 110
DN 80
D 196,5
A 135,5
Z 207.5
t 42
C 100
H 153
B 132
Datablad

Tilbehør

SE/M1

Spindelforlænger

Q/M1IM

PP Bøsning

FB/M1

Elektrisk tilbagemelder O/C til kugleventil M1

DP/M1

Distanceplade til panelmontage

E/M1IM

PP Omløber

SET/M1

Montagesæt til ventil M1
