PF-GDM11

Poly-Flo PP Bøjning 90° SDR11 PN10

  • Poly-Flo PP-R Dobbeltrørsystem
  • Bøjning 90° (fremstillet af 2 stk. 45° bøjninger)
  • SDR11 PN10
  • Simultan svejsning
Fjern
Vis alle mål +

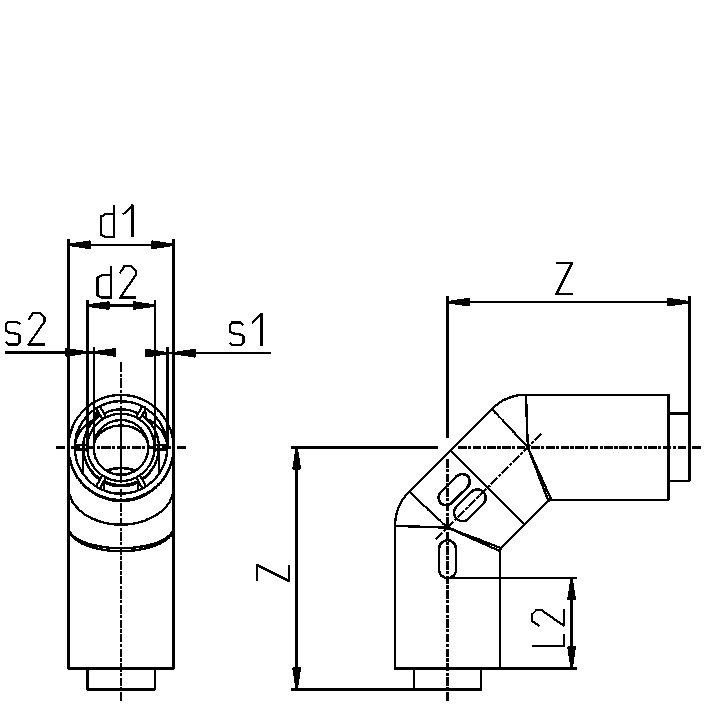

Artikel nummer VVS-nummer d2d1s1s2zL1L2Filer
PF-GDM11-032 325033115743 CAD/Step
PF-GDM11-063 63905.45.81401053 CAD/Step
PF-GDM11-110 1101609.5102461073 CAD/Step
Artikel nummer PF-GDM11-032
VVS-nummer
d2 32
d1 50
s1 3
s2 3
z 115
L1 7
L2 43
Artikel nummer PF-GDM11-063
VVS-nummer
d2 63
d1 90
s1 5.4
s2 5.8
z 140
L1 10
L2 53
Artikel nummer PF-GDM11-110
VVS-nummer
d2 110
d1 160
s1 9.5
s2 10
z 246
L1 10
L2 73
