PF-YDE11

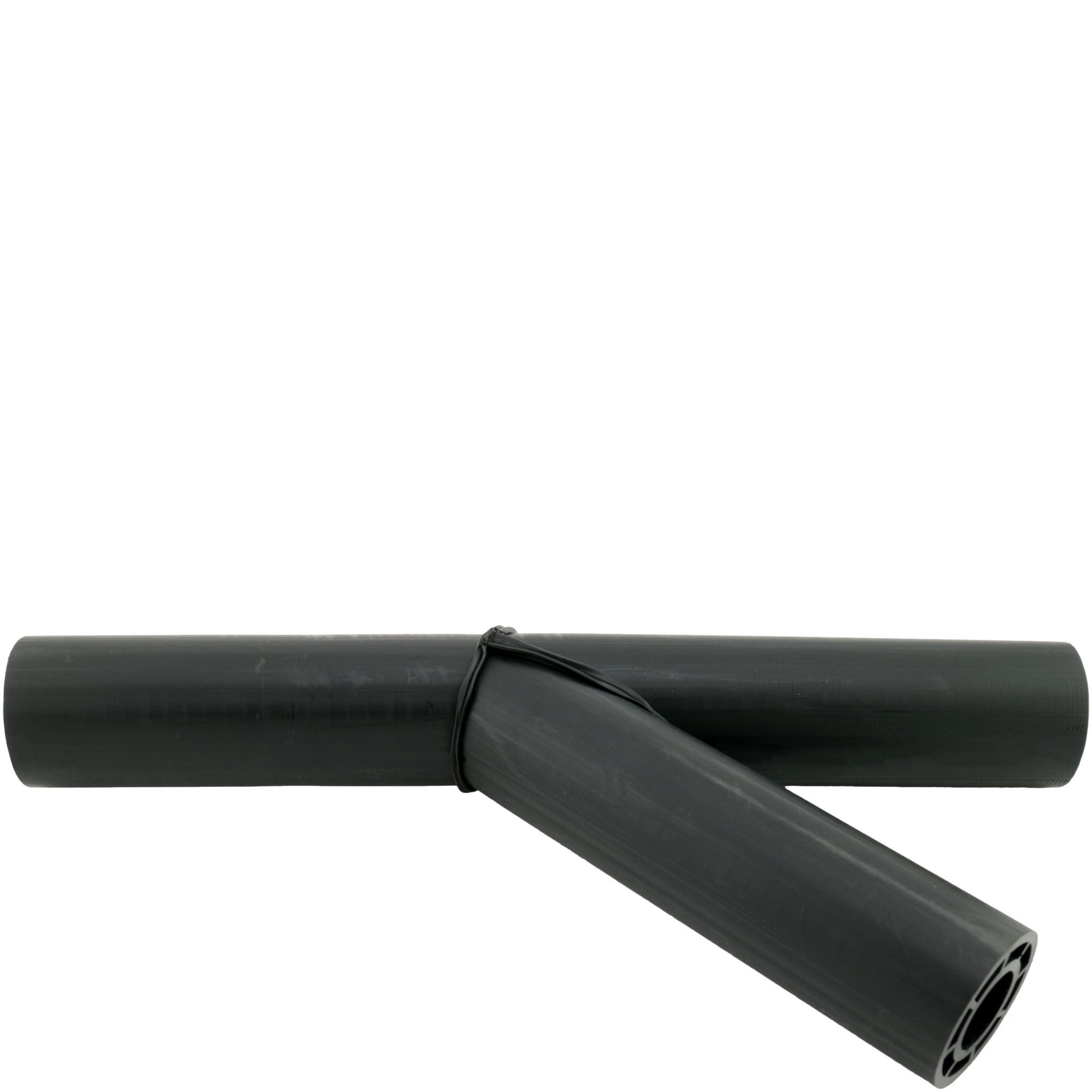

Poly-Flo PE100-RC T-stykke 45° SDR11 PN16

  • Poly-Flo Dobbeltrørsystem
  • PE100-RC sort
  • T-stykke 45°
  • SDR11: Vand PN16 Gas PN10
  • Simultansvejsning
Fjern
Vis alle mål +

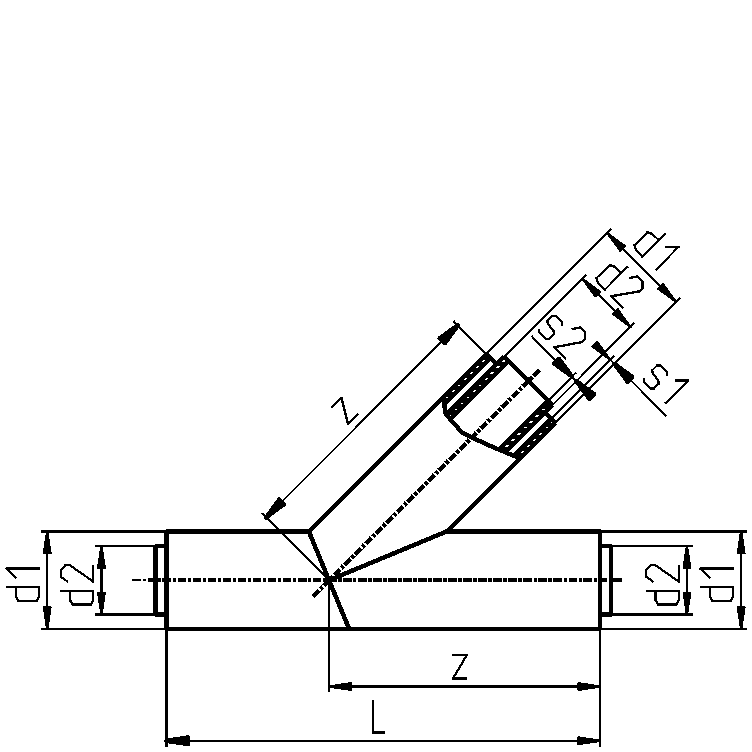

Artikel nummer VVS-nummer d2d1s1s2LzL1Filer
PF-YDE11-032 32503330020010 CAD/Step
PF-YDE11-063 63905.45.840025010 CAD/Step
PF-YDE11-110 1101609.51055035010 CAD/Step
Artikel nummer PF-YDE11-032
VVS-nummer
d2 32
d1 50
s1 3
s2 3
L 300
z 200
L1 10
Artikel nummer PF-YDE11-063
VVS-nummer
d2 63
d1 90
s1 5.4
s2 5.8
L 400
z 250
L1 10
Artikel nummer PF-YDE11-110
VVS-nummer
d2 110
d1 160
s1 9.5
s2 10
L 550
z 350
L1 10
Datablad
