Q/BEL

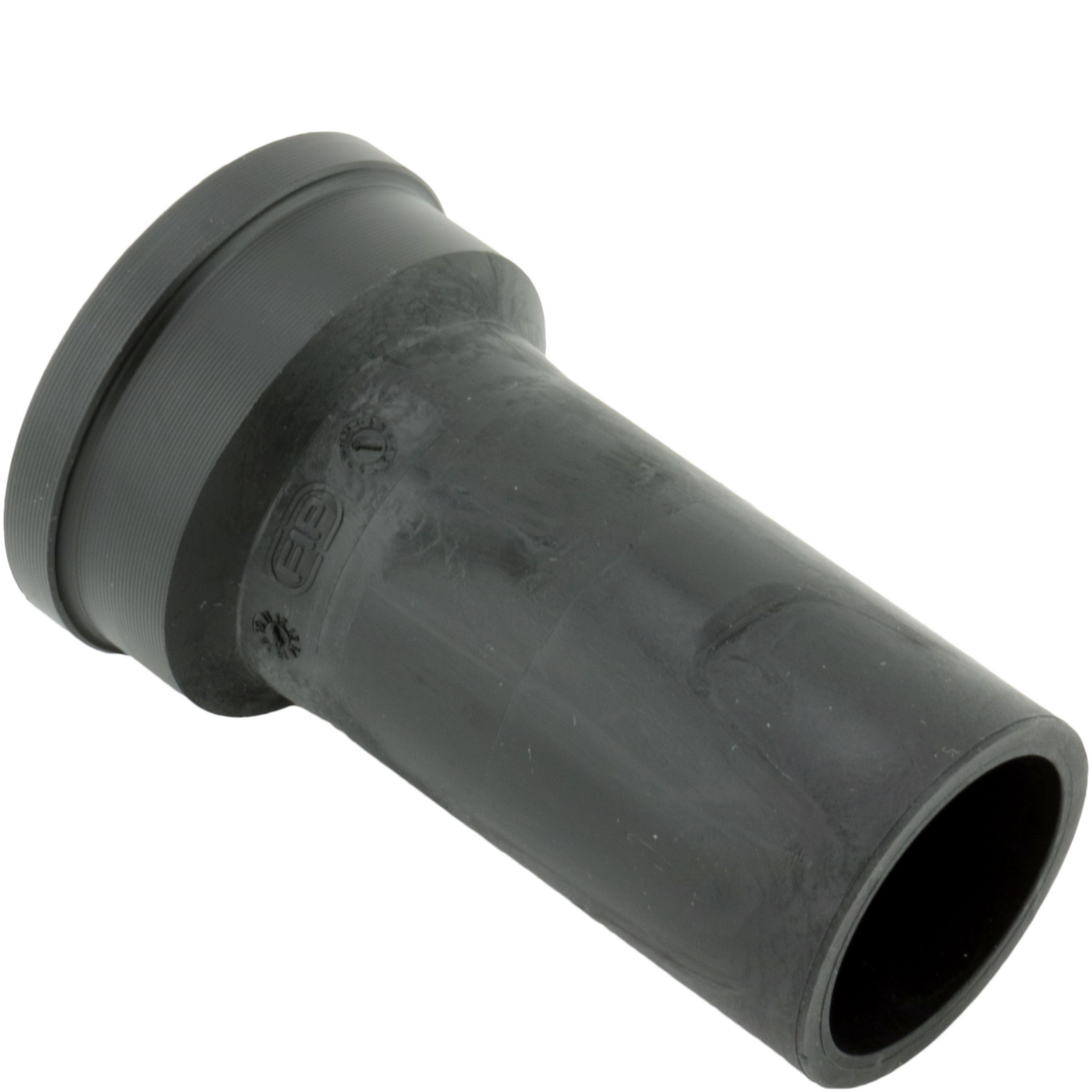

PE100 Indlægsdel til union

PE100 Indlægsdel til union
Lange ender til stuk- og elektromuffesvejsning
SDR11
Vand PN16 , Gas PN10
Passer til membranventil T4

Modeller

Vis alle mål +

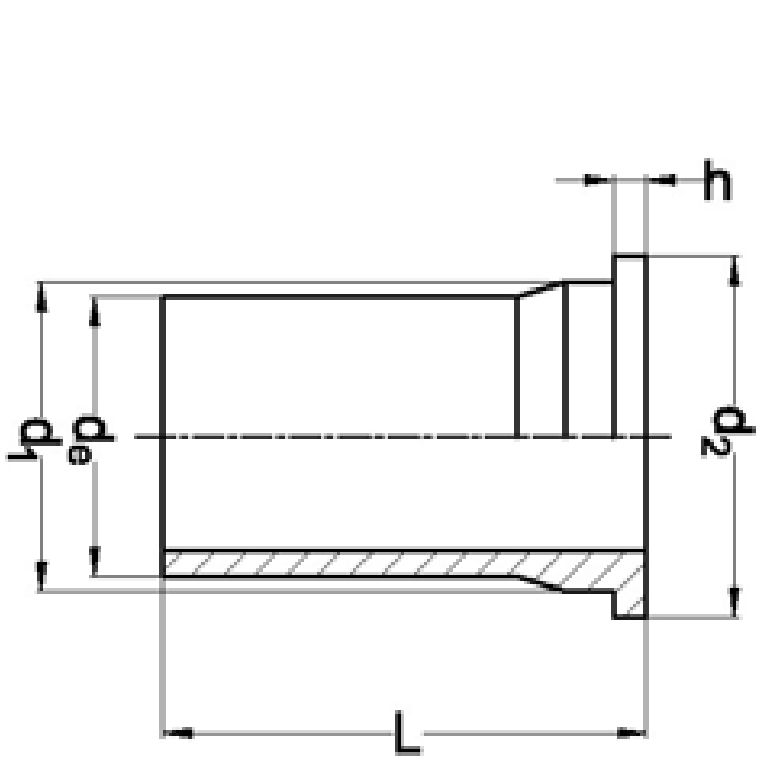

Artikel nummer	VVS-nummer	d	Z	h	d1	d2	Filer
Q/BEL11-020	077890720	20	95	5	25	30
Q/BEL11-025	077890025	25	95	6	33.5	38.5
Q/BEL11-032	077890732	32	95	6	38	44.5
Q/BEL11-040	077890740	40	95	7	49.5	56.2
Q/BEL11-050	077890750	50	95	7	55	62.2
Q/BEL11-063	077890763	63	95	8	70	78.3
Q/BEL11-075	077890775	75	130	9	82.5	96.5
Q/BEL11-090	077890790	90	150	10	97.5	109.5
Q/BEL11-110	077890810	110	170	11	117.5	134.5

Specifikationer


Artikel nummer	Q/BEL11-020
VVS-nummer	077890720
d	20
Z	95
h	5
d1	25
d2	30


Artikel nummer	Q/BEL11-025
VVS-nummer	077890025
d	25
Z	95
h	6
d1	33.5
d2	38.5


Artikel nummer	Q/BEL11-032
VVS-nummer	077890732
d	32
Z	95
h	6
d1	38
d2	44.5


Artikel nummer	Q/BEL11-040
VVS-nummer	077890740
d	40
Z	95
h	7
d1	49.5
d2	56.2


Artikel nummer	Q/BEL11-050
VVS-nummer	077890750
d	50
Z	95
h	7
d1	55
d2	62.2


Artikel nummer	Q/BEL11-063
VVS-nummer	077890763
d	63
Z	95
h	8
d1	70
d2	78.3


Artikel nummer	Q/BEL11-075
VVS-nummer	077890775
d	75
Z	130
h	9
d1	82.5
d2	96.5


Artikel nummer	Q/BEL11-090
VVS-nummer	077890790
d	90
Z	150
h	10
d1	97.5
d2	109.5


Artikel nummer	Q/BEL11-110
VVS-nummer	077890810
d	110
Z	170
h	11
d1	117.5
d2	134.5

Dokument

Datablad
