QRNM

PP Flangebøsning med riller SDR11 PN10

  • PP Flange med riller
  • Indvendig muffesvejsning
  • SDR11 PN10
Fjern
Vis alle mål +

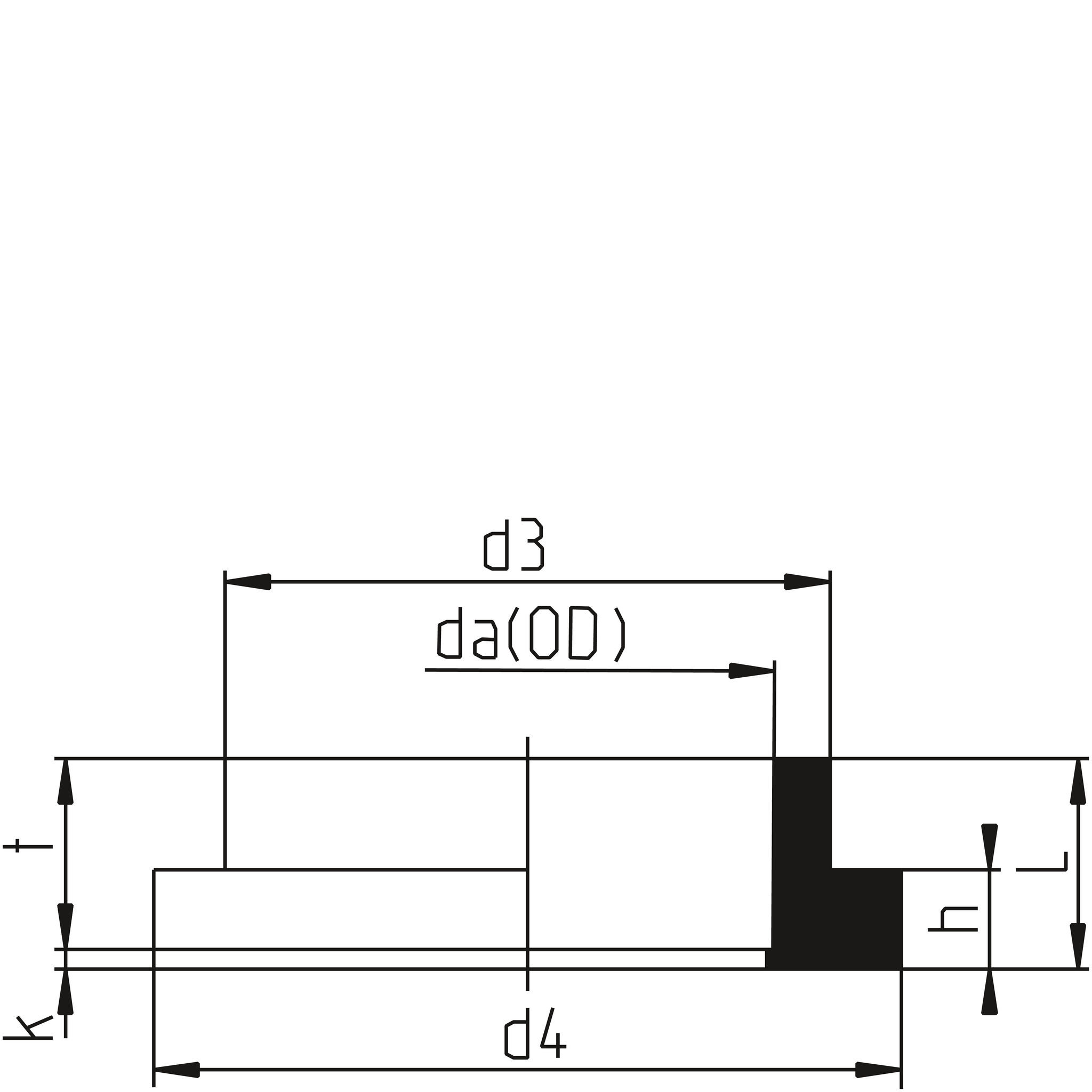

Artikel nummer VVS-nummer da(OD)Ld3d4htkFiler
QRNM020 202127451015.55.5 CAD/Step
QRNM025 252333581016.55 CAD/Step
QRNM032 3223.5416810.5194.5 CAD/Step
QRNM040 4026507810.521.54 CAD/Step
QRNM050 5029618813245 CAD/Step
QRNM063 63347610214.5285 CAD/Step
QRNM075 7538901221631.57 CAD/Step
QRNM090 904210813817374.5 CAD/Step
QRNM110 1104713115818425 CAD/Step
Artikel nummer QRNM020
VVS-nummer
da(OD) 20
L 21
d3 27
d4 45
h 10
t 15.5
k 5.5
Artikel nummer QRNM025
VVS-nummer
da(OD) 25
L 23
d3 33
d4 58
h 10
t 16.5
k 5
Artikel nummer QRNM032
VVS-nummer
da(OD) 32
L 23.5
d3 41
d4 68
h 10.5
t 19
k 4.5
Artikel nummer QRNM040
VVS-nummer
da(OD) 40
L 26
d3 50
d4 78
h 10.5
t 21.5
k 4
Artikel nummer QRNM050
VVS-nummer
da(OD) 50
L 29
d3 61
d4 88
h 13
t 24
k 5
Artikel nummer QRNM063
VVS-nummer
da(OD) 63
L 34
d3 76
d4 102
h 14.5
t 28
k 5
Artikel nummer QRNM075
VVS-nummer
da(OD) 75
L 38
d3 90
d4 122
h 16
t 31.5
k 7
Artikel nummer QRNM090
VVS-nummer
da(OD) 90
L 42
d3 108
d4 138
h 17
t 37
k 4.5
Artikel nummer QRNM110
VVS-nummer
da(OD) 110
L 47
d3 131
d4 158
h 18
t 42
k 5
Datablad
