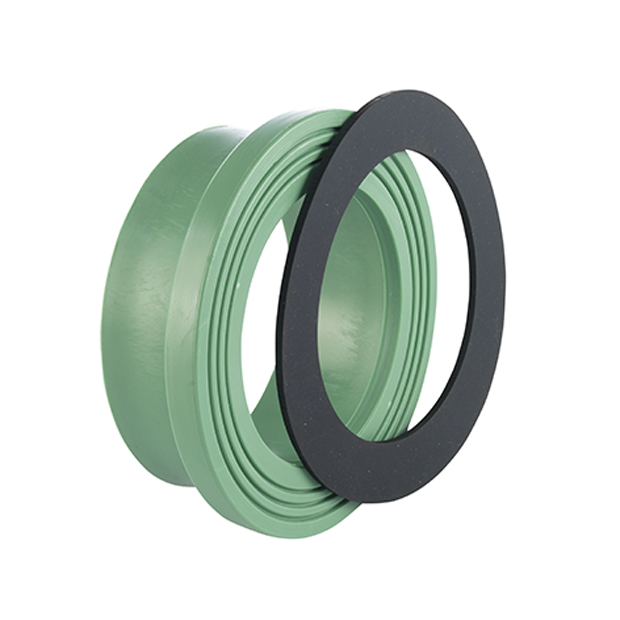

PP-R flangebøsning SDR11 PN10, indv. muffesvejs

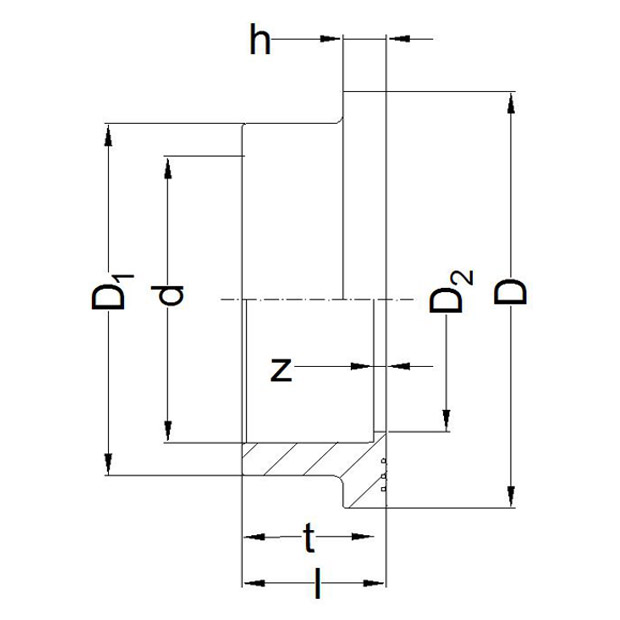

| Artikel nummer | VVS-nummer | d | D | D1 | D2 | h | l | z | t | Filer |
|---|---|---|---|---|---|---|---|---|---|---|
| QRNR-W-032 | 32 | 50 | 41 | 28 | 7 | 21 | 4 | 17 | ||
| QRNR-W-040 | 40 | 61 | 50 | 36.5 | 8 | 23.5 | 4 | 18 | ||
| QRNR-W-050 | 50 | 74 | 61 | 44.5 | 8 | 27 | 4 | 20 | ||
| QRNR-W-063 | 63 | 90 | 76 | 57 | 9 | 30 | 4 | 26 | ||
| QRNR-W-075 | 75 | 106 | 90 | 69.5 | 10 | 33 | 5 | 29 | ||
| QRNR-W-090 | 90 | 138 | 109 | 84 | 13 | 40 | 8 | 32 | ||
| QRNR-W-110 | 110 | 158 | 131 | 112 | 14 | 42 | 8 | 35 | ||
| QRNR-W-125 | 125 | 162 | 147 | 100 | 25 | 55 | 15 | 41 |
| Artikel nummer | QRNR-W-032 |
| VVS-nummer | |
| d | 32 |
| D | 50 |
| D1 | 41 |
| D2 | 28 |
| h | 7 |
| l | 21 |
| z | 4 |
| t | 17 |
| Artikel nummer | QRNR-W-040 |
| VVS-nummer | |
| d | 40 |
| D | 61 |
| D1 | 50 |
| D2 | 36.5 |
| h | 8 |
| l | 23.5 |
| z | 4 |
| t | 18 |
| Artikel nummer | QRNR-W-050 |
| VVS-nummer | |
| d | 50 |
| D | 74 |
| D1 | 61 |
| D2 | 44.5 |
| h | 8 |
| l | 27 |
| z | 4 |
| t | 20 |
| Artikel nummer | QRNR-W-063 |
| VVS-nummer | |
| d | 63 |
| D | 90 |
| D1 | 76 |
| D2 | 57 |
| h | 9 |
| l | 30 |
| z | 4 |
| t | 26 |
| Artikel nummer | QRNR-W-075 |
| VVS-nummer | |
| d | 75 |
| D | 106 |
| D1 | 90 |
| D2 | 69.5 |
| h | 10 |
| l | 33 |
| z | 5 |
| t | 29 |
| Artikel nummer | QRNR-W-090 |
| VVS-nummer | |
| d | 90 |
| D | 138 |
| D1 | 109 |
| D2 | 84 |
| h | 13 |
| l | 40 |
| z | 8 |
| t | 32 |
| Artikel nummer | QRNR-W-110 |
| VVS-nummer | |
| d | 110 |
| D | 158 |
| D1 | 131 |
| D2 | 112 |
| h | 14 |
| l | 42 |
| z | 8 |
| t | 35 |
| Artikel nummer | QRNR-W-125 |
| VVS-nummer | |
| d | 125 |
| D | 162 |
| D1 | 147 |
| D2 | 100 |
| h | 25 |
| l | 55 |
| z | 15 |
| t | 41 |
