Vis alle mål +

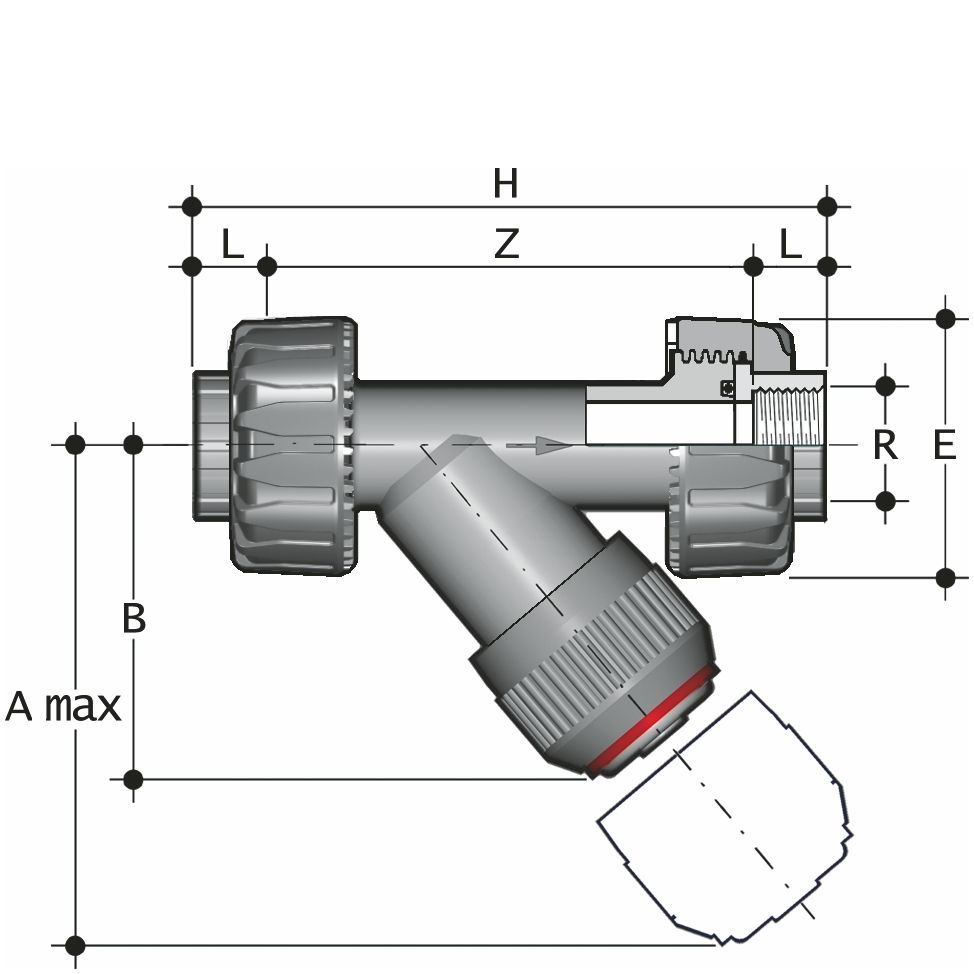

Artikel nummer | VVS-nummer | R | DN | A max | B | E | L | Z | H | Filer |
---|---|---|---|---|---|---|---|---|---|---|
RVUFT R010 | 3/8" | 10 | 125 | 72 | 55 | 11.4 | 112.2 | 135 | CAD/Step | |
RVUFT R015 | 1/2" | 15 | 125 | 72 | 55 | 15 | 112 | 142 | CAD/Step | |
RVUFT R020 | 3/4" | 20 | 145 | 84 | 66 | 16.3 | 126.4 | 159 | CAD/Step | |
RVUFT R025 | 1" | 25 | 165 | 95 | 75 | 19.1 | 144.5 | 183 | CAD/Step | |
RVUFT R032 | 1 1/4" | 32 | 190 | 111 | 87 | 21.4 | 171.2 | 214 | CAD/Step | |
RVUFT R040 | 1 1/2" | 40 | 210 | 120 | 100 | 21.4 | 192.2 | 235 | CAD/Step | |
RVUFT R050 | 2" | 50 | 240 | 139 | 120 | 25.7 | 233.6 | 285 | CAD/Step |
