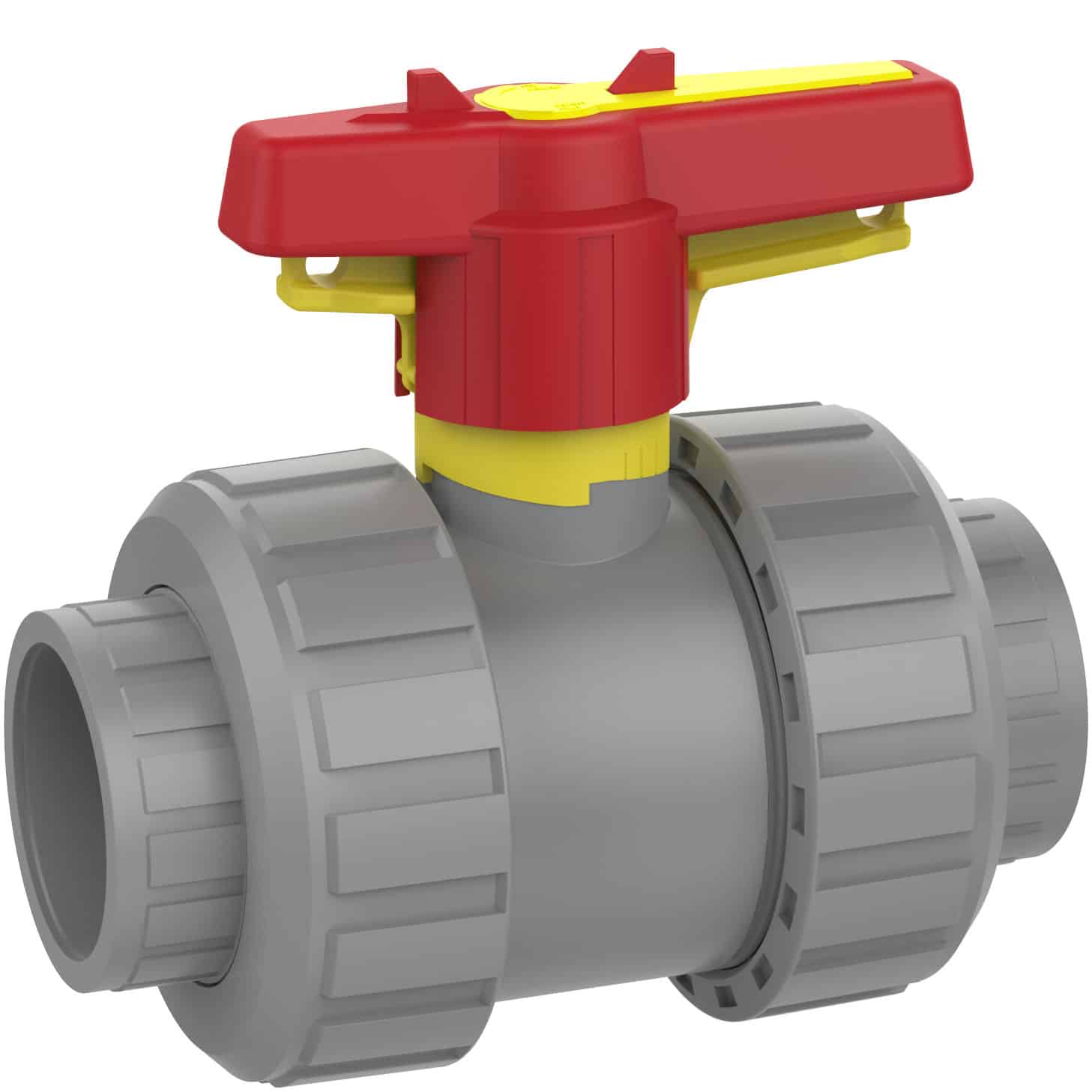

S4IC-V

Kugleventil indvendig limning FPM

  • C-PVC-kulventil
  • Indvendig limning
  • Håndtaget er udstyret med sikkerhedslåsning, og der er mulighed for at montere et identifikationsskilt samt sætte en hængeløs på
  • Faste sæder, en side kan demonteres under fuldt tryk
  • Sædetætning i PTFE
  • PN16
  • FPM
Fjern
Vis alle mål +
Artikel nummer VVS-nummer dDNDZAtHBFiler
S4IC-V-016 161053686216.57240
S4IC-V-020 201553676216.57240
S4IC-V-025 252062.5767019.578.551.5
S4IC-V-032 32257079.573.522.581.551.5
S4IC-V-040 403284.589.583.526.510064
S4IC-V-050 5040100102.594.531.5107.573
S4IC-V-063 6350119.511810838.5116.585
Artikel nummer S4IC-V-016
VVS-nummer
d 16
DN 10
D 53
Z 68
A 62
t 16.5
H 72
B 40
Artikel nummer S4IC-V-020
VVS-nummer
d 20
DN 15
D 53
Z 67
A 62
t 16.5
H 72
B 40
Artikel nummer S4IC-V-025
VVS-nummer
d 25
DN 20
D 62.5
Z 76
A 70
t 19.5
H 78.5
B 51.5
Artikel nummer S4IC-V-032
VVS-nummer
d 32
DN 25
D 70
Z 79.5
A 73.5
t 22.5
H 81.5
B 51.5
Artikel nummer S4IC-V-040
VVS-nummer
d 40
DN 32
D 84.5
Z 89.5
A 83.5
t 26.5
H 100
B 64
Artikel nummer S4IC-V-050
VVS-nummer
d 50
DN 40
D 100
Z 102.5
A 94.5
t 31.5
H 107.5
B 73
Artikel nummer S4IC-V-063
VVS-nummer
d 63
DN 50
D 119.5
Z 118
A 108
t 38.5
H 116.5
B 85
Datablad

Tilbehør

SET/S4

PVC Montagesæt til TBV 3-vejs kugleventiler

Q/S4IC

C-PVC Indlægsdel til S4

BR/S4

Bøjle til S4

E/S4IC

CPVC Omløber til S4
