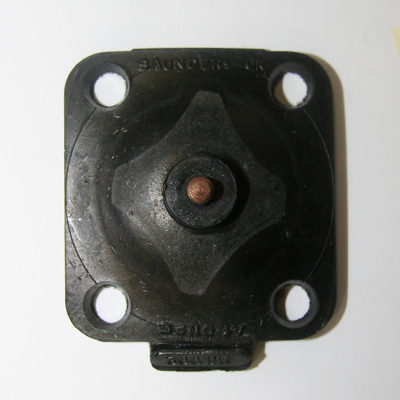

Saunders membraner XB Butyl

Butyl reservedelsmembran til brugsvandsinstallationer op til 130°C

  • Saunders Reservedelsmembran:
  • Type XB Butyl for brugsvandsinstallationer op til 130°C (butyl-gummi VA-godkendt)
  • Medie:
  • - Brugsvand (V+K)
  • - Svejsegasser
  • - Ilt
  • - Nitrogen gasser op til 100 grader
  • Ventiler DN ≤ 80 har firkantede membraner
  • Ventiler DN ≥ 100 har runde membraner
Fjern
Vis alle mål +

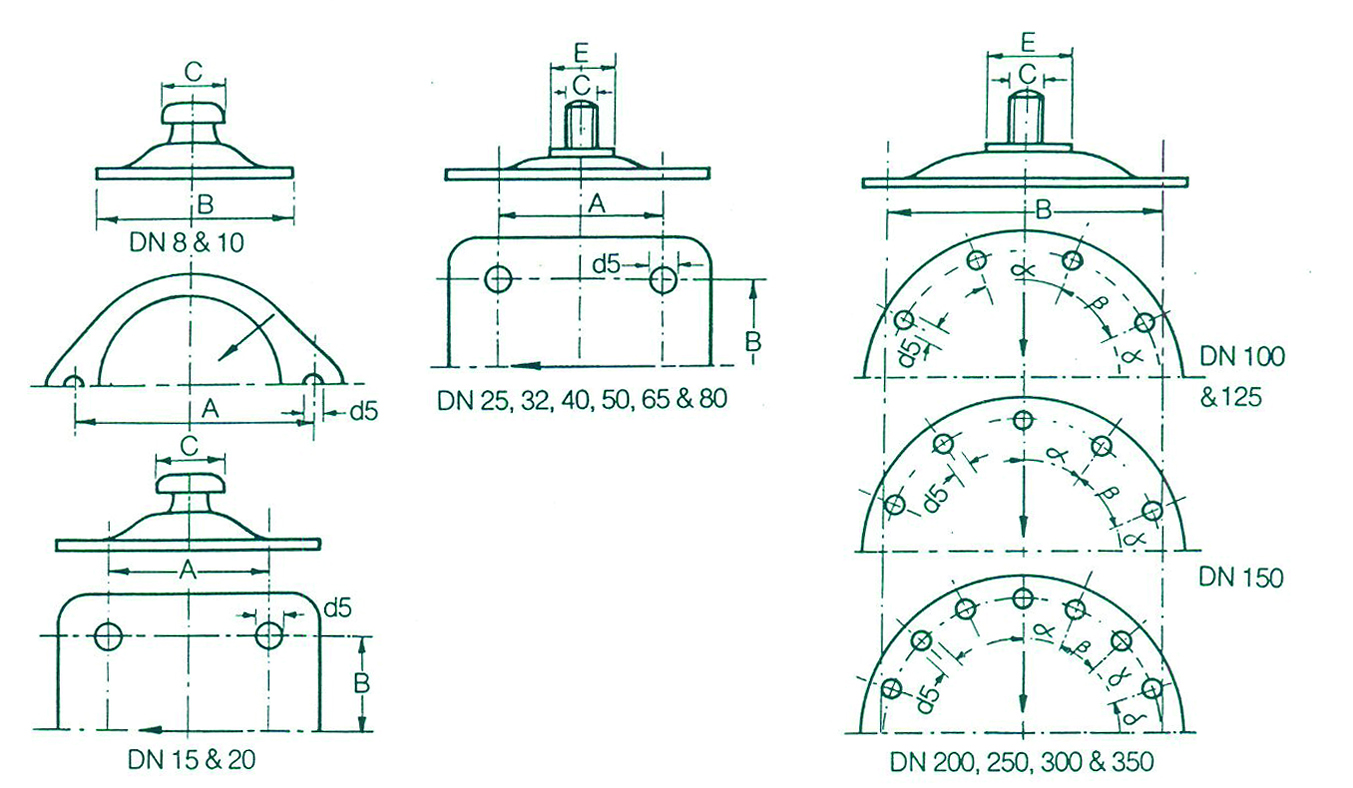

Artikel nummer VVS-nummer BeskrivelseA (mm)B (mm)C (mm)EdAntal hulFiler
415391500 Membran XB butyl DN 0835289.5052
415391504 415391504 Membran XB butyl DN 15333713064
415391506 415391506 Membran XB butyl DN 20404413074
415391508 415391508 Membran XB butyl DN 2546541/4"WW17.5104
415391510 415391510 Membran XB butyl DN 3260671/4"WW19104
415391511 415391511 Membran XB butyl DN 4065701/4"WW22114
415391512 415391512 Membran XB butyl DN 5078831/4"WW25.4134
415391513 415391513 Membran XB butyl DN 65951025/16"WW28.6144
415391514 415391514 Membran XB butyl DN 801141275/16"WW32174
415391516 415391516 Membran 300 butyl DN 10001945/16"WW38148
415391517 415391517 Membran 300 butyl DN 12502223/8"WW44.5178
415391518 415391518 Membran 300 butyl DN 15002733/8"WW501710
415391520 415391520 Membran 300 butyl DN 20003817/8"WW63.51914
Artikel nummer 415391500
VVS-nummer
Beskrivelse Membran XB butyl DN 08
A (mm) 35
B (mm) 28
C (mm) 9.5
E 0
d 5
Antal hul 2
Artikel nummer 415391504
VVS-nummer 415391504
Beskrivelse Membran XB butyl DN 15
A (mm) 33
B (mm) 37
C (mm) 13
E 0
d 6
Antal hul 4
Artikel nummer 415391506
VVS-nummer 415391506
Beskrivelse Membran XB butyl DN 20
A (mm) 40
B (mm) 44
C (mm) 13
E 0
d 7
Antal hul 4
Artikel nummer 415391508
VVS-nummer 415391508
Beskrivelse Membran XB butyl DN 25
A (mm) 46
B (mm) 54
C (mm) 1/4"WW
E 17.5
d 10
Antal hul 4
Artikel nummer 415391510
VVS-nummer 415391510
Beskrivelse Membran XB butyl DN 32
A (mm) 60
B (mm) 67
C (mm) 1/4"WW
E 19
d 10
Antal hul 4
Artikel nummer 415391511
VVS-nummer 415391511
Beskrivelse Membran XB butyl DN 40
A (mm) 65
B (mm) 70
C (mm) 1/4"WW
E 22
d 11
Antal hul 4
Artikel nummer 415391512
VVS-nummer 415391512
Beskrivelse Membran XB butyl DN 50
A (mm) 78
B (mm) 83
C (mm) 1/4"WW
E 25.4
d 13
Antal hul 4
Artikel nummer 415391513
VVS-nummer 415391513
Beskrivelse Membran XB butyl DN 65
A (mm) 95
B (mm) 102
C (mm) 5/16"WW
E 28.6
d 14
Antal hul 4
Artikel nummer 415391514
VVS-nummer 415391514
Beskrivelse Membran XB butyl DN 80
A (mm) 114
B (mm) 127
C (mm) 5/16"WW
E 32
d 17
Antal hul 4
Artikel nummer 415391516
VVS-nummer 415391516
Beskrivelse Membran 300 butyl DN 100
A (mm) 0
B (mm) 194
C (mm) 5/16"WW
E 38
d 14
Antal hul 8
Artikel nummer 415391517
VVS-nummer 415391517
Beskrivelse Membran 300 butyl DN 125
A (mm) 0
B (mm) 222
C (mm) 3/8"WW
E 44.5
d 17
Antal hul 8
Artikel nummer 415391518
VVS-nummer 415391518
Beskrivelse Membran 300 butyl DN 150
A (mm) 0
B (mm) 273
C (mm) 3/8"WW
E 50
d 17
Antal hul 10
Artikel nummer 415391520
VVS-nummer 415391520
Beskrivelse Membran 300 butyl DN 200
A (mm) 0
B (mm) 381
C (mm) 7/8"WW
E 63.5
d 19
Antal hul 14
