Saunders membranventiler flange

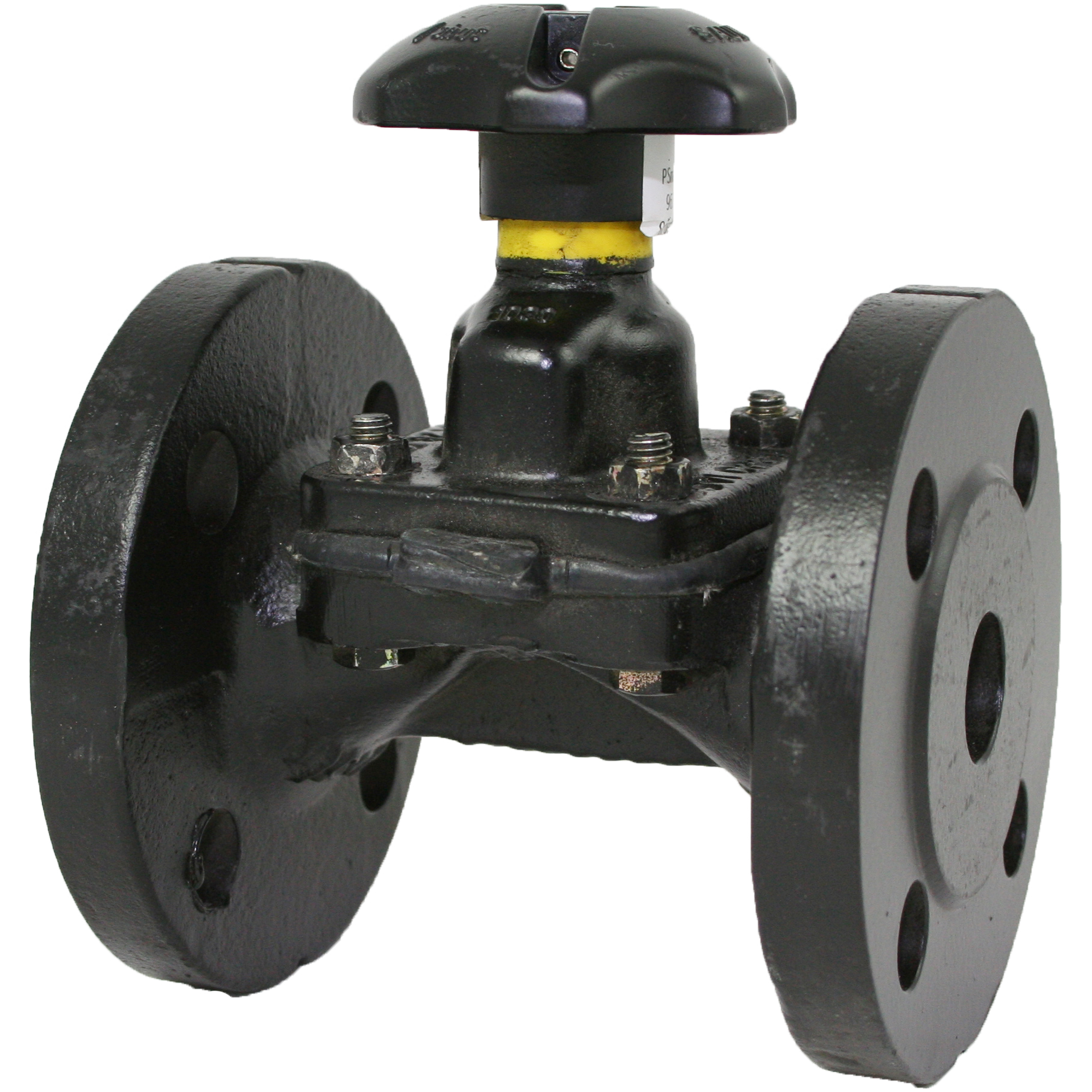

Membranventil støbejern, XE EPDM membran

  • Saunders Støbejerns membranventiler
  • Materialebeskrivelse:
  • Ventilhus: Flanger: BS4504 ~ PN10/16
  • CI-støbejern iht. BS EN1561 GJL-250
  • Byggelængde: EN558-1 serie 7 (tidligere BS5156)
  • Flangeventiler kan også leveres m/gummibelægning (Butyl, Hård gummi og Blød gummi)
  • Membran: Type XE for central- og fjernvarmeinstallationer op til 140°C (EPDM gummi) samt til kølevand.
  • Overdel: Blålakeret støbejern m/gul indikator for åben stilling.
  • Dimensioner DN08-50 leveres m/ABS plast håndtag
  • Dimensioner DN65-300 leveres med støbejern håndtag
  • Overdel er smurt og kræver ingen yderligere vedligeholdelse.
  • Ventilen kan også leveres med diverse indvendige gummi/emalje belægninger for korrosive medier.
  • Det anbefales at efterspænde membranen ved førstegangsmontering.
  • Alle ventiler er produceret iht. ISO 9001
Fjern

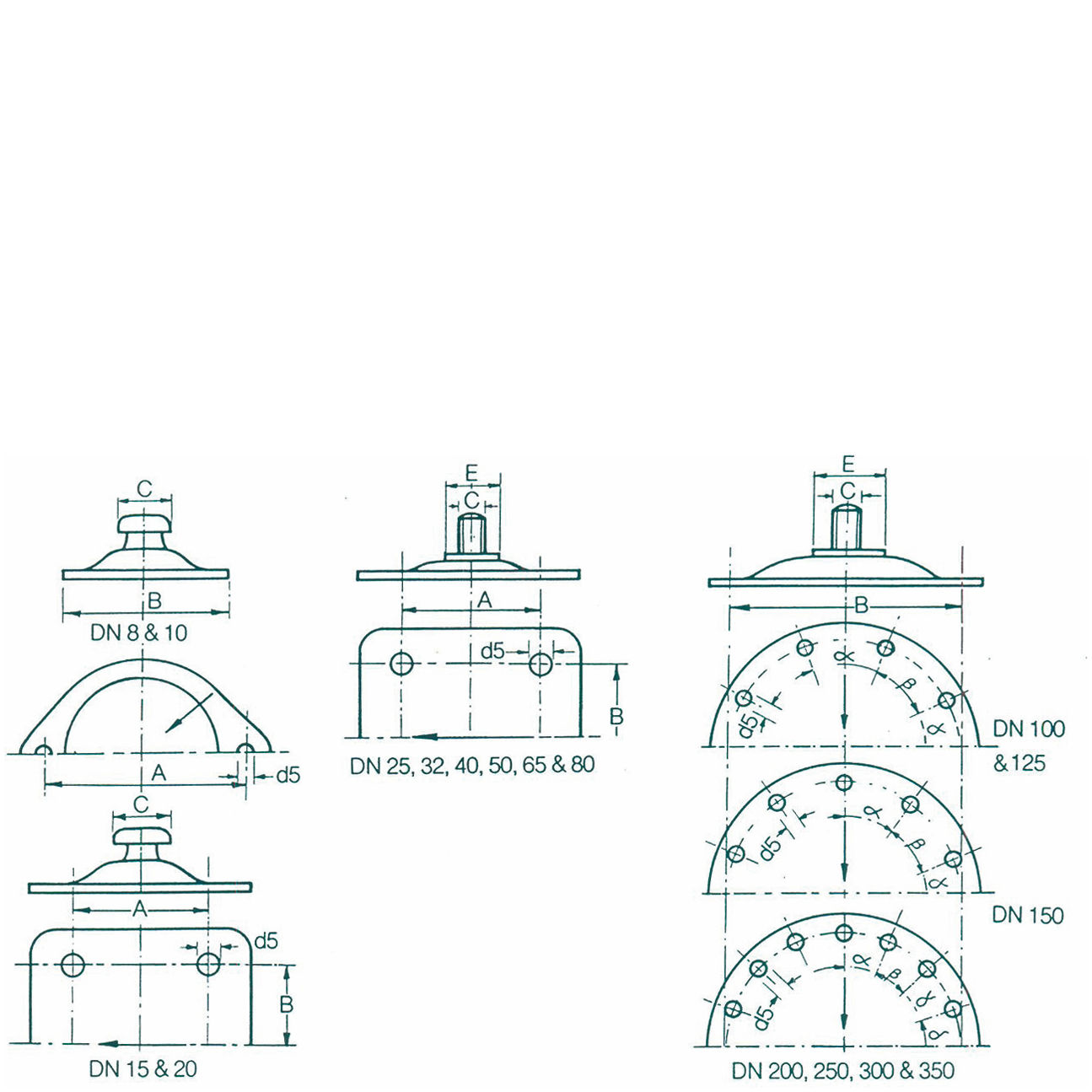

Vis alle mål +
Artikel nummer VVS-nummer BeskrivelseNom. dia. (mm)Diameter flangeAntal bolthulBolt-cirkel dia. (mm)A (mm)B (mm)Byggelgd. Mm(C)-BSKv (m3/h)Vægt (kg)Filer
415222112 415222112 Ventil A DN50 støbej flange50165412517515219068.617.7
415222119 Ventil A DN200 støbej flange20034082954955211114152
Artikel nummer 415222112
VVS-nummer 415222112
Beskrivelse Ventil A DN50 støbej flange
Nom. dia. (mm) 50
Diameter flange 165
Antal bolthul 4
Bolt-cirkel dia. (mm) 125
A (mm) 175
B (mm) 152
Byggelgd. Mm(C)-BS 190
Kv (m3/h) 68.61
Vægt (kg) 7.7
Artikel nummer 415222119
VVS-nummer
Beskrivelse Ventil A DN200 støbej flange
Nom. dia. (mm) 200
Diameter flange 340
Antal bolthul 8
Bolt-cirkel dia. (mm) 295
A (mm) 495
Byggelgd. Mm(C)-BS 521
Kv (m3/h) 1114
Vægt (kg) 152
Datablad
