Hjem / Produkter / Koblinger/Slange / Instrumentkoblinger / SO 31121

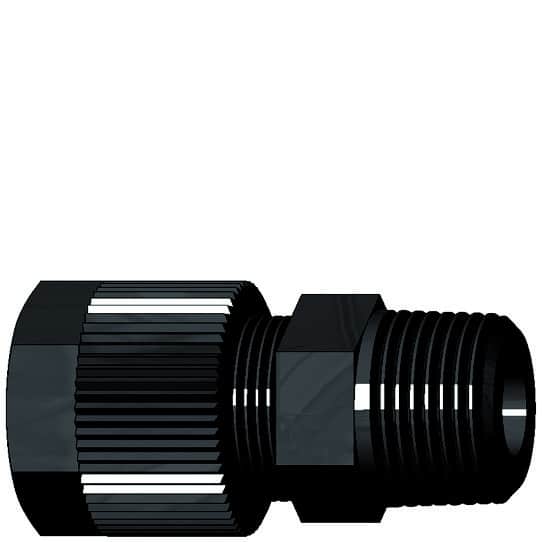

SO 31121

PA Kobling udv. gevind

PA Kobling , lige
Udvendigt gevind
PN10

Modeller

Vis alle mål +

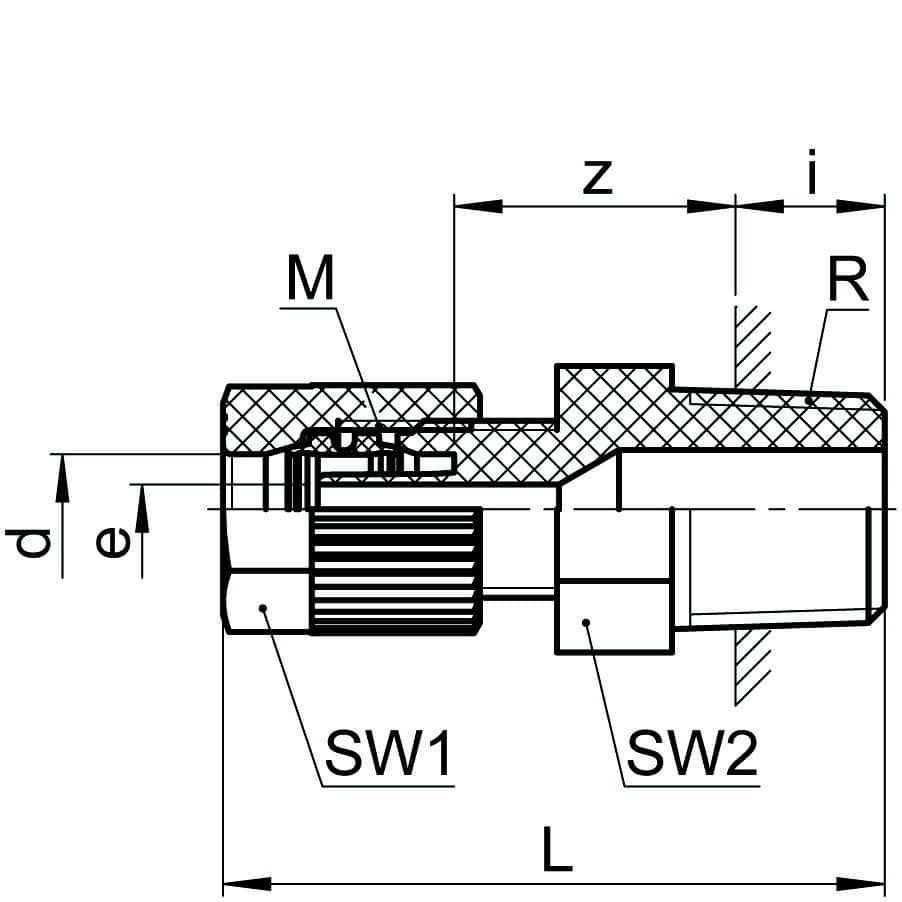

Artikel nummer	VVS-nummer	d	R	bar	L	i	e	M	SW1	SW2	z	Filer
1681101100		6/4	1/8"	10	30	5	2.8	10 x 1	12	12	11
1681101110		6/4	1/4"	10	35.5	8	2.8	10 x 1	12	14	12.5
1681101120		6/4	3/8"	10	36	8	2.8	10 x 1	12	17	13
1681101160		8/6	1/8"	10	31.2	5	4.8	12 x 1	14	12	11
1681101170		8/6	1/4"	10	36.5	8	4.8	12 x 1	14	14	12.5
1681101180		8/6	3/8"	10	37.5	8	4.8	12 x 1	14	17	13
1681101270		10/8	1/4"	10	38	8	6.6	14 x 1	17	14	12
1681101280		10/8	3/8"	10	38.5	8	6.6	14 x 1	17	17	12.5
1681101320		10/7	1/4"	10	38	8	5.6	14 x 1	17	14	12
1681101330		10/7	3/8"	10	38.5	8	5.6	14 x 1	17	17	12.5
1681101380		12/10	1/4"	10	39.5	8	6.6	16 x 1	19	14	11
1681101390		12/10	3/8"	10	40	8	8	16 x 1	19	17	11.5
1681101400		12/10	1/2"	10	45	10	8	16 x 1	19	22	12.5
1681101410		12/9	1/4"	10	39.5	8	6.6	16 x 1	19	14	11
1681101412		12/9	3/8"	10	40	8	7	16 x 1	19	17	11.5
1681101414		12/9	1/2"	10	45	10	7	16 x 1	19	22	12.5
1681102100		6/4	1/8"	10	32	5	2.8	10 x 1	12	11	11
1681102110		6/4	1/4"	10	37.5	8	2.8	10 x 1	12	14	12.5
1681102160		8/6	1/8"	10	33	5	4.8	12 x 1	14	11	11
1681102170		8/6	1/4"	10	38.5	8	4.8	12 x 1	14	14	12.5
1681102270		10/8	1/4"	10	40	8	6.6	14 x 1	17	14	12
1681102280		10/8	3/8"	10	40.5	8	6.6	14 x 1	17	17	12.5
1681102320		10/7	1/4"	10	40	8	5.6	14 x 1	17	14	12
1681102330		10/7	3/8"	10	40.5	8	5.6	14 x 1	17	17	12.5
1681102412		12/9	3/8"	10	45	8	7	16 x 1	19	17	11.5

Specifikationer


Artikel nummer	1681101100
VVS-nummer
d	6/4
R	1/8"
bar	10
L	30
i	5
e	2.8
M	10 x 1
SW1	12
SW2	12
z	11


Artikel nummer	1681101110
VVS-nummer
d	6/4
R	1/4"
bar	10
L	35.5
i	8
e	2.8
M	10 x 1
SW1	12
SW2	14
z	12.5


Artikel nummer	1681101120
VVS-nummer
d	6/4
R	3/8"
bar	10
L	36
i	8
e	2.8
M	10 x 1
SW1	12
SW2	17
z	13


Artikel nummer	1681101160
VVS-nummer
d	8/6
R	1/8"
bar	10
L	31.2
i	5
e	4.8
M	12 x 1
SW1	14
SW2	12
z	11


Artikel nummer	1681101170
VVS-nummer
d	8/6
R	1/4"
bar	10
L	36.5
i	8
e	4.8
M	12 x 1
SW1	14
SW2	14
z	12.5


Artikel nummer	1681101180
VVS-nummer
d	8/6
R	3/8"
bar	10
L	37.5
i	8
e	4.8
M	12 x 1
SW1	14
SW2	17
z	13


Artikel nummer	1681101270
VVS-nummer
d	10/8
R	1/4"
bar	10
L	38
i	8
e	6.6
M	14 x 1
SW1	17
SW2	14
z	12


Artikel nummer	1681101280
VVS-nummer
d	10/8
R	3/8"
bar	10
L	38.5
i	8
e	6.6
M	14 x 1
SW1	17
SW2	17
z	12.5


Artikel nummer	1681101320
VVS-nummer
d	10/7
R	1/4"
bar	10
L	38
i	8
e	5.6
M	14 x 1
SW1	17
SW2	14
z	12


Artikel nummer	1681101330
VVS-nummer
d	10/7
R	3/8"
bar	10
L	38.5
i	8
e	5.6
M	14 x 1
SW1	17
SW2	17
z	12.5


Artikel nummer	1681101380
VVS-nummer
d	12/10
R	1/4"
bar	10
L	39.5
i	8
e	6.6
M	16 x 1
SW1	19
SW2	14
z	11


Artikel nummer	1681101390
VVS-nummer
d	12/10
R	3/8"
bar	10
L	40
i	8
e	8
M	16 x 1
SW1	19
SW2	17
z	11.5


Artikel nummer	1681101400
VVS-nummer
d	12/10
R	1/2"
bar	10
L	45
i	10
e	8
M	16 x 1
SW1	19
SW2	22
z	12.5


Artikel nummer	1681101410
VVS-nummer
d	12/9
R	1/4"
bar	10
L	39.5
i	8
e	6.6
M	16 x 1
SW1	19
SW2	14
z	11


Artikel nummer	1681101412
VVS-nummer
d	12/9
R	3/8"
bar	10
L	40
i	8
e	7
M	16 x 1
SW1	19
SW2	17
z	11.5


Artikel nummer	1681101414
VVS-nummer
d	12/9
R	1/2"
bar	10
L	45
i	10
e	7
M	16 x 1
SW1	19
SW2	22
z	12.5


Artikel nummer	1681102100
VVS-nummer
d	6/4
R	1/8"
bar	10
L	32
i	5
e	2.8
M	10 x 1
SW1	12
SW2	11
z	11


Artikel nummer	1681102110
VVS-nummer
d	6/4
R	1/4"
bar	10
L	37.5
i	8
e	2.8
M	10 x 1
SW1	12
SW2	14
z	12.5


Artikel nummer	1681102160
VVS-nummer
d	8/6
R	1/8"
bar	10
L	33
i	5
e	4.8
M	12 x 1
SW1	14
SW2	11
z	11


Artikel nummer	1681102170
VVS-nummer
d	8/6
R	1/4"
bar	10
L	38.5
i	8
e	4.8
M	12 x 1
SW1	14
SW2	14
z	12.5


Artikel nummer	1681102270
VVS-nummer
d	10/8
R	1/4"
bar	10
L	40
i	8
e	6.6
M	14 x 1
SW1	17
SW2	14
z	12


Artikel nummer	1681102280
VVS-nummer
d	10/8
R	3/8"
bar	10
L	40.5
i	8
e	6.6
M	14 x 1
SW1	17
SW2	17
z	12.5


Artikel nummer	1681102320
VVS-nummer
d	10/7
R	1/4"
bar	10
L	40
i	8
e	5.6
M	14 x 1
SW1	17
SW2	14
z	12


Artikel nummer	1681102330
VVS-nummer
d	10/7
R	3/8"
bar	10
L	40.5
i	8
e	5.6
M	14 x 1
SW1	17
SW2	17
z	12.5


Artikel nummer	1681102412
VVS-nummer
d	12/9
R	3/8"
bar	10
L	45
i	8
e	7
M	16 x 1
SW1	19
SW2	17
z	11.5

Dokument

Datablad
