SO 37721

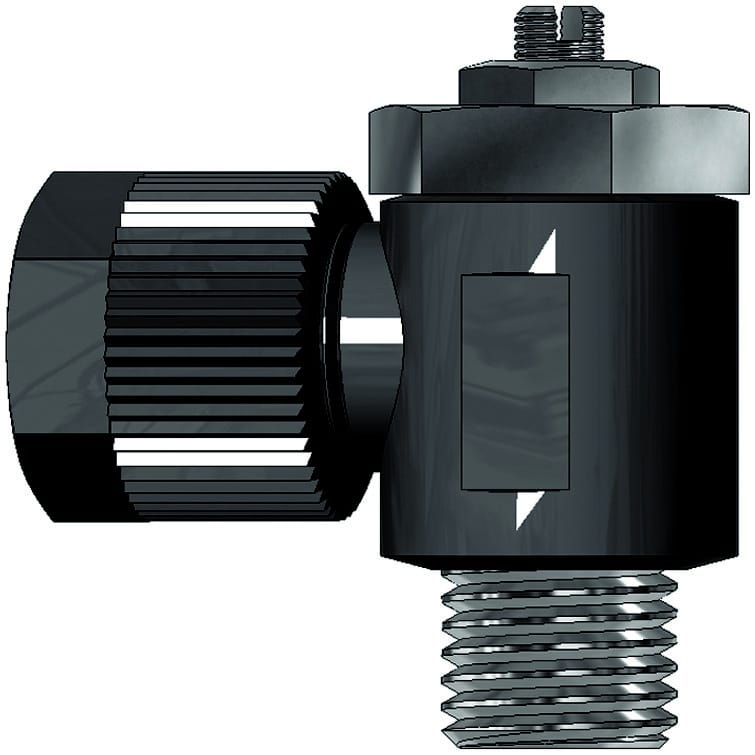

PA Banjo kobling

PA Banjo kobling
Med drosle ventil og kontraventil

Modeller

Vis alle mål +

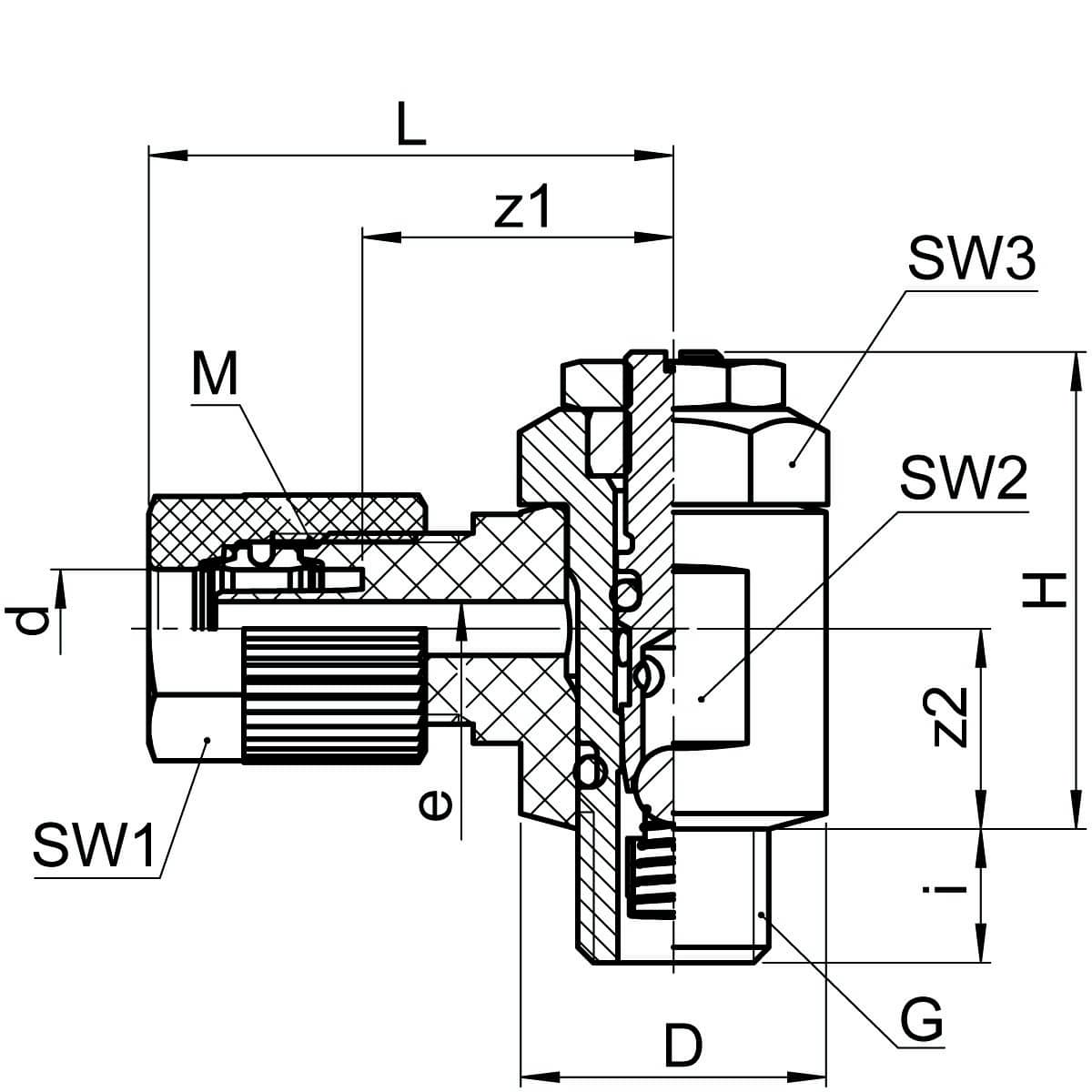

Artikel nummer	VVS-nummer	d x G	bar	kv	H	L	D	e	M	SW1/SW2	z1/z2	Filer
1687700100		6x1/8"	10	3	25	27.5	16	2.1	10 x 1	12/14	16,5/10,5
1687700110		6x1/4"	10	6	32	27.5	20	4.3	10 x 1	12/19	16,5/12,5
1687700160		8x1/8"	10	3	25.5	29.5	16	2.4	12 x 1	14/14	16,5/10,5
1687700170		8x1/4"	10	6	30.5	29.5	20	4.5	12 x 1	14/19	16,5/12,5
1687700270		10x1/4"	10	6	30.5	30	20	4.6	14 x 1	17/19	16/12,5

Specifikationer


Artikel nummer	1687700100
VVS-nummer
d x G	6x1/8"
bar	10
kv	3
H	25
L	27.5
D	16
e	2.1
M	10 x 1
SW1/SW2	12/14
z1/z2	16,5/10,5


Artikel nummer	1687700110
VVS-nummer
d x G	6x1/4"
bar	10
kv	6
H	32
L	27.5
D	20
e	4.3
M	10 x 1
SW1/SW2	12/19
z1/z2	16,5/12,5


Artikel nummer	1687700160
VVS-nummer
d x G	8x1/8"
bar	10
kv	3
H	25.5
L	29.5
D	16
e	2.4
M	12 x 1
SW1/SW2	14/14
z1/z2	16,5/10,5


Artikel nummer	1687700170
VVS-nummer
d x G	8x1/4"
bar	10
kv	6
H	30.5
L	29.5
D	20
e	4.5
M	12 x 1
SW1/SW2	14/19
z1/z2	16,5/12,5


Artikel nummer	1687700270
VVS-nummer
d x G	10x1/4"
bar	10
kv	6
H	30.5
L	30
D	20
e	4.6
M	14 x 1
SW1/SW2	17/19
z1/z2	16/12,5

Dokument

Datablad
