SO 42721 RED

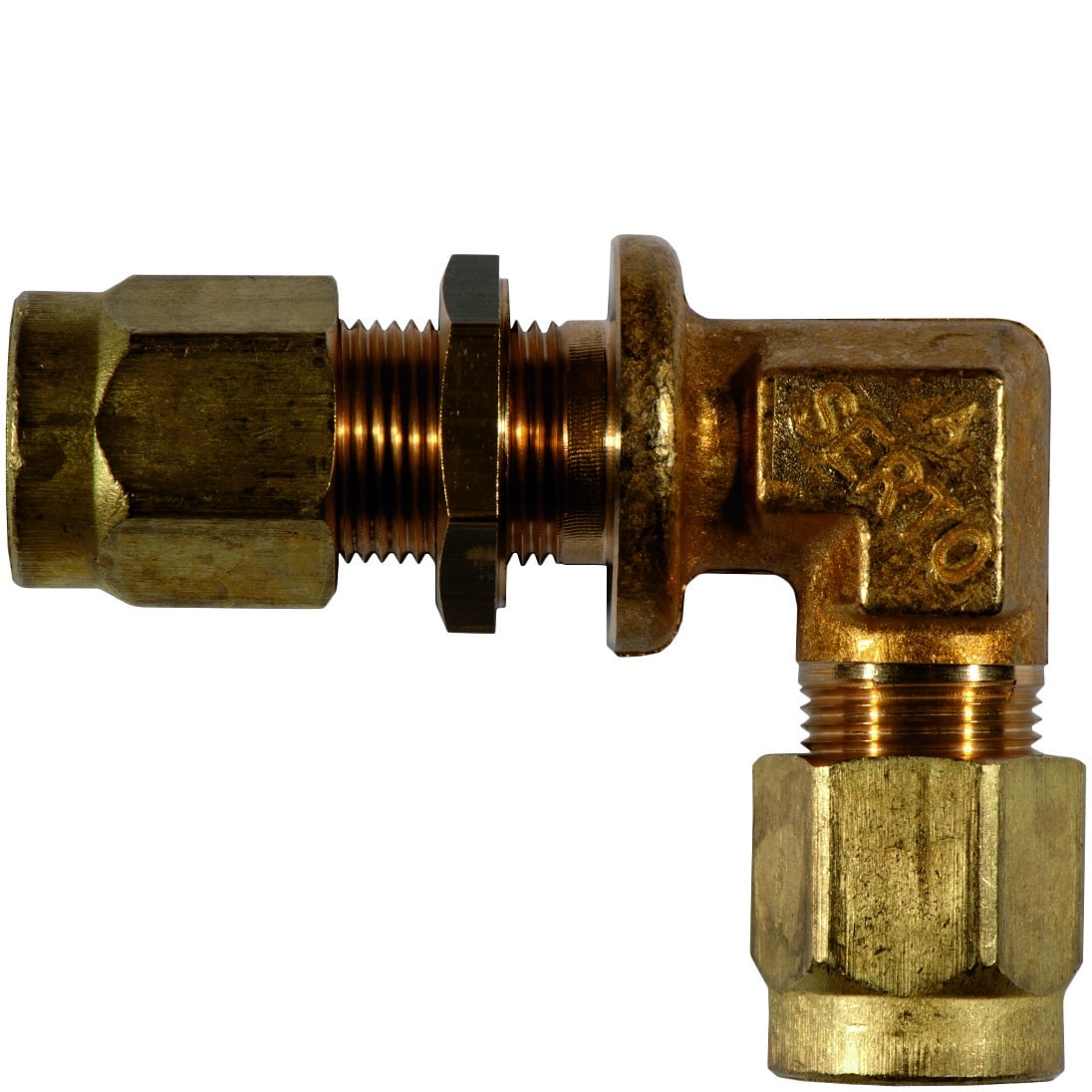

Messing Skotgennemføring 90°, reduceret

  • Messing Skotgennemføring
  • Reducer et
  • Vinkel kobling 90°
  • Godstykkelse max. 5 mm
Fjern

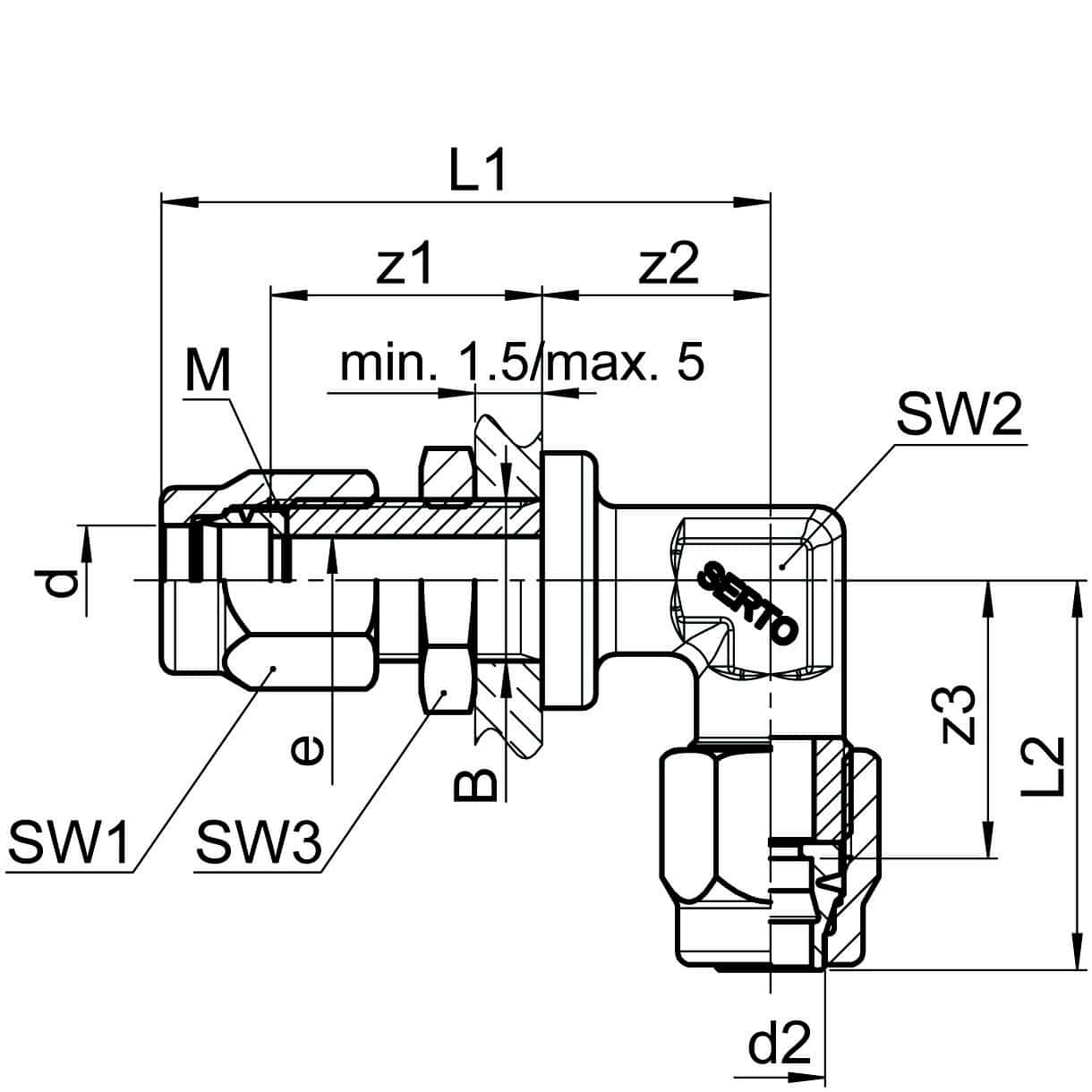

Vis alle mål +
Artikel nummer VVS-nummer dd2barMSW1/SW2/SW3L1/L2Bez1/z2z3Filer
0182704110 6410010 x 112/10/1440,5/25,5103.419/1418
0182704117 6510010 x 112/10/1440,5/25,510419/1418
0182704140 8625012 x 114/11/1745/28,5124.520/1720.5
0182704190 10815014 x 117/17/1949/33,5146.521/1823.5
0182704240 121010016 x 119/17/1950/34,5168.521/1823.5
0182704420 15124020 x 1,524/19/2757/38201024,5/2025.5
0182704430 15134020 x 1,524/19/2757/38201124,5/2025.5
0182704440 15144020 x 1,524/19/2757/38201224,5/2025.5
0182704119 66.3525010 x 112/10/1440,5/25,5104.519/1418
0182704197 109.5212514 x 117/17/1949/33,514821/1823.5
0182704427 1512.74020 x 1,524/19/2757/38201124,5/2025.5
Artikel nummer 0182704110
VVS-nummer
d 6
d2 4
bar 100
M 10 x 1
SW1/SW2/SW3 12/10/14
L1/L2 40,5/25,5
B 10
e 3.4
z1/z2 19/14
z3 18
Artikel nummer 0182704117
VVS-nummer
d 6
d2 5
bar 100
M 10 x 1
SW1/SW2/SW3 12/10/14
L1/L2 40,5/25,5
B 10
e 4
z1/z2 19/14
z3 18
Artikel nummer 0182704140
VVS-nummer
d 8
d2 6
bar 250
M 12 x 1
SW1/SW2/SW3 14/11/17
L1/L2 45/28,5
B 12
e 4.5
z1/z2 20/17
z3 20.5
Artikel nummer 0182704190
VVS-nummer
d 10
d2 8
bar 150
M 14 x 1
SW1/SW2/SW3 17/17/19
L1/L2 49/33,5
B 14
e 6.5
z1/z2 21/18
z3 23.5
Artikel nummer 0182704240
VVS-nummer
d 12
d2 10
bar 100
M 16 x 1
SW1/SW2/SW3 19/17/19
L1/L2 50/34,5
B 16
e 8.5
z1/z2 21/18
z3 23.5
Artikel nummer 0182704420
VVS-nummer
d 15
d2 12
bar 40
M 20 x 1,5
SW1/SW2/SW3 24/19/27
L1/L2 57/38
B 20
e 10
z1/z2 24,5/20
z3 25.5
Artikel nummer 0182704430
VVS-nummer
d 15
d2 13
bar 40
M 20 x 1,5
SW1/SW2/SW3 24/19/27
L1/L2 57/38
B 20
e 11
z1/z2 24,5/20
z3 25.5
Artikel nummer 0182704440
VVS-nummer
d 15
d2 14
bar 40
M 20 x 1,5
SW1/SW2/SW3 24/19/27
L1/L2 57/38
B 20
e 12
z1/z2 24,5/20
z3 25.5
Artikel nummer 0182704119
VVS-nummer
d 6
d2 6.35
bar 250
M 10 x 1
SW1/SW2/SW3 12/10/14
L1/L2 40,5/25,5
B 10
e 4.5
z1/z2 19/14
z3 18
Artikel nummer 0182704197
VVS-nummer
d 10
d2 9.52
bar 125
M 14 x 1
SW1/SW2/SW3 17/17/19
L1/L2 49/33,5
B 14
e 8
z1/z2 21/18
z3 23.5
Artikel nummer 0182704427
VVS-nummer
d 15
d2 12.7
bar 40
M 20 x 1,5
SW1/SW2/SW3 24/19/27
L1/L2 57/38
B 20
e 11
z1/z2 24,5/20
z3 25.5
