SO 42721

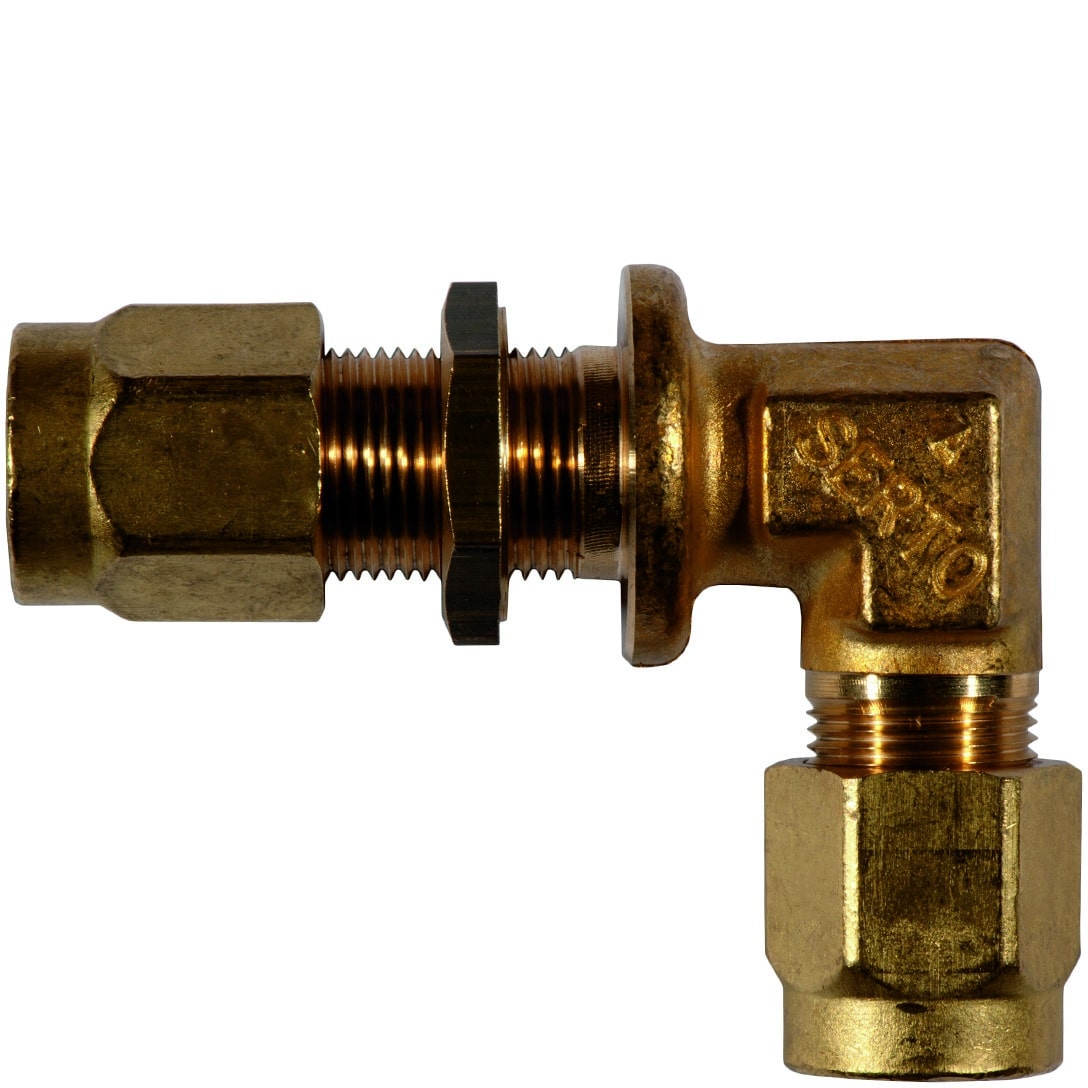

Messing Skotgennemføring 90°, 5mm

Messing Skotgennemføring
Vinkelkobling 90°
G odstykkelse max. 5 mm
G = Cylindrisk indvendigt gevind.

Modeller
Dokument

Modeller

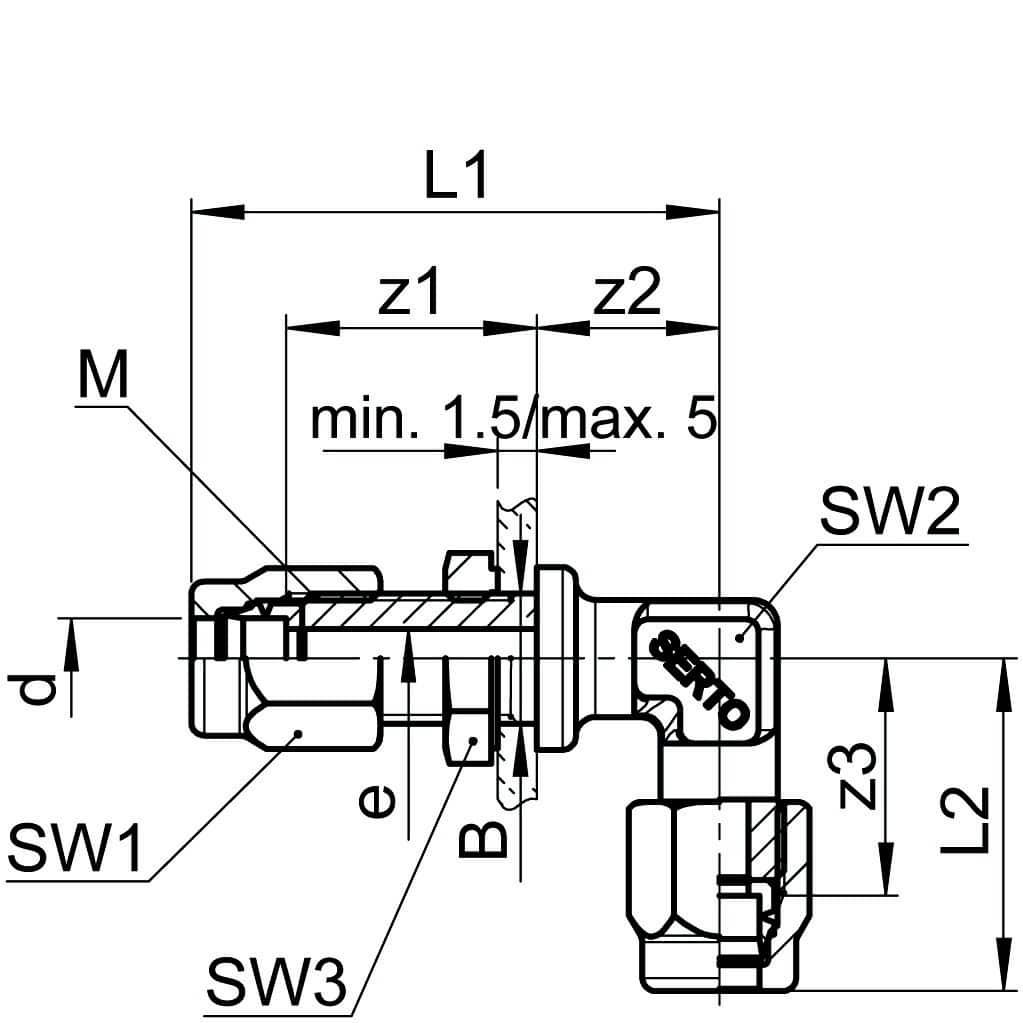

Vis alle mål +

Artikel nummer	VVS-nummer	d	bar	M	B	SW1/SW2	SW3	L1/L2	e	z1/z2	z3	Filer
0182700040		4	100	10 x 1	10	12/10	14	40,5/25,5	3.4	19/14	18
0182700050		5	100	10 x 1	10	12/10	14	40,5/25,5	4	19/14	18
0182700060		6	250	10 x 1	10	12/10	14	40,5/25,5	4.5	19/14	18
0182700080		8	150	12 x 1	12	14/11	17	45/28,5	6.5	20/17	20.5
0182700100		10	125	14 x 1	14	17/17	19	49/33,5	8.5	21/18	23.5
0182700130		13	40	20 x 1,5	20	24/19	27	57/38	11	24,5/20	25.5
0182700140		14	40	20 x 1,5	20	24/19	27	57/38	12	24,5/20	25.5
0182700150		15	40	20 x 1,5	20	24/19	27	57/38	13	24,5/20	25.5
0182700063		6.35	250	10 x 1	10	12/10	14	40,5/25,5	4.5	19/14	18
0182700095		9.52	125	14 x 1	14	17/17	19	49/33,5	8	21/18	23.5
0182700127		12.7	40	20 x 1,5	20	24/19	27	57/38	11	24,5/20	25.5

Dokument

Datablad
