Hjem / Produkter / Koblinger/Slange / Instrumentkoblinger / SO 53221

SO 53221

Syrefast T-stykke, cylindrisk indv. gevind

Syrefast Unionskobling
T -stykke
G = Cylindrisk indvendigt gevind
AISI316Ti, 1.4571

Modeller

Vis alle mål +

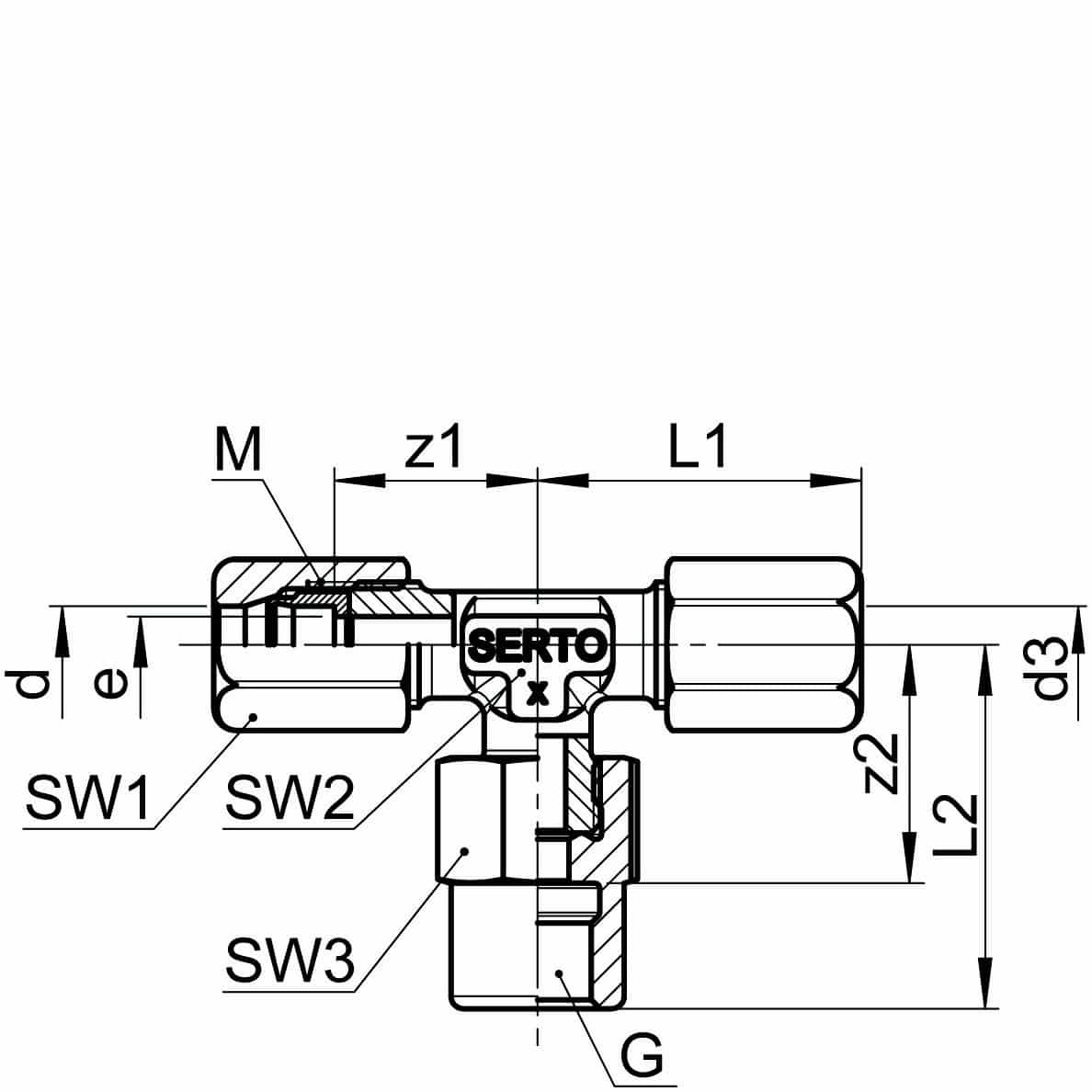

Artikel nummer	VVS-nummer	d	d3	G	bar	M	e	SW1/SW2	SW3	L1/L2	z1/z2	Filer
0583201040		4	4	1/8	200	10 x 1	3.5	12/9	14	24/29	16/19
0583201070		5	5	1/8	200	10 x 1	4	12/9	14	24/29	16/19
0583201100		6	6	1/8	200	10 x 1	4.5	12/9	14	24/29	16/19
0583201110		6	6	1/4	200	10 x 1	4.5	12/9	17	24/30	16/19
0583201125		6	6	1/2	200	10 x 1	4.5	12/9	27	24/33	16/19
0583201160		8	8	1/8	200	12 x 1	6.5	14/10	17	26,5/31	18/21
0583201170		8	8	1/4	200	12 x 1	6.5	14/10	17	26,5/33	18/22
0583201180		8	8	3/8	200	12 x 1	6.5	14/10	22	26,5/33	18/21
0583201190		8	8	1/2	200	12 x 1	6.5	14/10	27	26,5/35	18/21
0583201270		10	10	1/4	160	14 x 1	8.5	17/12	17	32/34,5	20,5/23,5
0583201280		10	10	3/8	160	14 x 1	8.5	17/12	22	32/35,5	20,5/23,5
0583201285		10	10	1/2	160	14 x 1	8.5	17/12	27	32/37,5	20,5/23,5
0583201380		12	12	1/4	160	16 x 1	8.5	19/14	19	33,5/35,5	21,5/24,5
0583201390		12	12	3/8	160	16 x 1	9.5	19/14	22	33,5/36,5	21,5/24,5
0583201400		12	12	1/2	100	16 x 1	9.5	19/14	27	33,5/37,5	21,5/23,5
0583201540		14	14	1/2	100	20 x 1,5	12	24/17	27	38,5/42	24,5/28
0583201528		15	15	1/4	100	20 x 1,5	11.5	24/17	24	38,5/35,5	24,5/25,5
0583201590		15	15	1/2	100	20 x 1,5	13	24/17	27	38,5/42	24,5/28
0583201630		16	16	1/2	100	24 x 1,5	14	30/22	30	42/45	26,5/31
0583201730		18	18	1/2	100	24 x 1,5	15	30/22	30	42/45	26,5/31
0583201140		6.35	6.35	1/8	200	10 x 1	4.5	12/9	14	24/29	16/19
0583201210		9.52	9.52	1/4	160	14 x 1	8	17/12	17	32/34,5	20,5/23,5
0583201514		13.5	13.5	1/2	100	20 x 1,5	12	24/17	27	38,5/42	24,5/28

Specifikationer


Artikel nummer	0583201040
VVS-nummer
d	4
d3	4
G	1/8
bar	200
M	10 x 1
e	3.5
SW1/SW2	12/9
SW3	14
L1/L2	24/29
z1/z2	16/19


Artikel nummer	0583201070
VVS-nummer
d	5
d3	5
G	1/8
bar	200
M	10 x 1
e	4
SW1/SW2	12/9
SW3	14
L1/L2	24/29
z1/z2	16/19


Artikel nummer	0583201100
VVS-nummer
d	6
d3	6
G	1/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	14
L1/L2	24/29
z1/z2	16/19


Artikel nummer	0583201110
VVS-nummer
d	6
d3	6
G	1/4
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	17
L1/L2	24/30
z1/z2	16/19


Artikel nummer	0583201125
VVS-nummer
d	6
d3	6
G	1/2
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	27
L1/L2	24/33
z1/z2	16/19


Artikel nummer	0583201160
VVS-nummer
d	8
d3	8
G	1/8
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	17
L1/L2	26,5/31
z1/z2	18/21


Artikel nummer	0583201170
VVS-nummer
d	8
d3	8
G	1/4
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	17
L1/L2	26,5/33
z1/z2	18/22


Artikel nummer	0583201180
VVS-nummer
d	8
d3	8
G	3/8
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	22
L1/L2	26,5/33
z1/z2	18/21


Artikel nummer	0583201190
VVS-nummer
d	8
d3	8
G	1/2
bar	200
M	12 x 1
e	6.5
SW1/SW2	14/10
SW3	27
L1/L2	26,5/35
z1/z2	18/21


Artikel nummer	0583201270
VVS-nummer
d	10
d3	10
G	1/4
bar	160
M	14 x 1
e	8.5
SW1/SW2	17/12
SW3	17
L1/L2	32/34,5
z1/z2	20,5/23,5


Artikel nummer	0583201280
VVS-nummer
d	10
d3	10
G	3/8
bar	160
M	14 x 1
e	8.5
SW1/SW2	17/12
SW3	22
L1/L2	32/35,5
z1/z2	20,5/23,5


Artikel nummer	0583201285
VVS-nummer
d	10
d3	10
G	1/2
bar	160
M	14 x 1
e	8.5
SW1/SW2	17/12
SW3	27
L1/L2	32/37,5
z1/z2	20,5/23,5


Artikel nummer	0583201380
VVS-nummer
d	12
d3	12
G	1/4
bar	160
M	16 x 1
e	8.5
SW1/SW2	19/14
SW3	19
L1/L2	33,5/35,5
z1/z2	21,5/24,5


Artikel nummer	0583201390
VVS-nummer
d	12
d3	12
G	3/8
bar	160
M	16 x 1
e	9.5
SW1/SW2	19/14
SW3	22
L1/L2	33,5/36,5
z1/z2	21,5/24,5


Artikel nummer	0583201400
VVS-nummer
d	12
d3	12
G	1/2
bar	100
M	16 x 1
e	9.5
SW1/SW2	19/14
SW3	27
L1/L2	33,5/37,5
z1/z2	21,5/23,5


Artikel nummer	0583201540
VVS-nummer
d	14
d3	14
G	1/2
bar	100
M	20 x 1,5
e	12
SW1/SW2	24/17
SW3	27
L1/L2	38,5/42
z1/z2	24,5/28


Artikel nummer	0583201528
VVS-nummer
d	15
d3	15
G	1/4
bar	100
M	20 x 1,5
e	11.5
SW1/SW2	24/17
SW3	24
L1/L2	38,5/35,5
z1/z2	24,5/25,5


Artikel nummer	0583201590
VVS-nummer
d	15
d3	15
G	1/2
bar	100
M	20 x 1,5
e	13
SW1/SW2	24/17
SW3	27
L1/L2	38,5/42
z1/z2	24,5/28


Artikel nummer	0583201630
VVS-nummer
d	16
d3	16
G	1/2
bar	100
M	24 x 1,5
e	14
SW1/SW2	30/22
SW3	30
L1/L2	42/45
z1/z2	26,5/31


Artikel nummer	0583201730
VVS-nummer
d	18
d3	18
G	1/2
bar	100
M	24 x 1,5
e	15
SW1/SW2	30/22
SW3	30
L1/L2	42/45
z1/z2	26,5/31


Artikel nummer	0583201140
VVS-nummer
d	6.35
d3	6.35
G	1/8
bar	200
M	10 x 1
e	4.5
SW1/SW2	12/9
SW3	14
L1/L2	24/29
z1/z2	16/19


Artikel nummer	0583201210
VVS-nummer
d	9.52
d3	9.52
G	1/4
bar	160
M	14 x 1
e	8
SW1/SW2	17/12
SW3	17
L1/L2	32/34,5
z1/z2	20,5/23,5


Artikel nummer	0583201514
VVS-nummer
d	13.5
d3	13.5
G	1/2
bar	100
M	20 x 1,5
e	12
SW1/SW2	24/17
SW3	27
L1/L2	38,5/42
z1/z2	24,5/28

Dokument

Datablad
