SO NV 41A21E

Messing Reguleringsventil, vinklet 90°

Messing Reguleringsventil
Vinkel 90°
med reduceret klemmering

Modeller
Dokument

Modeller

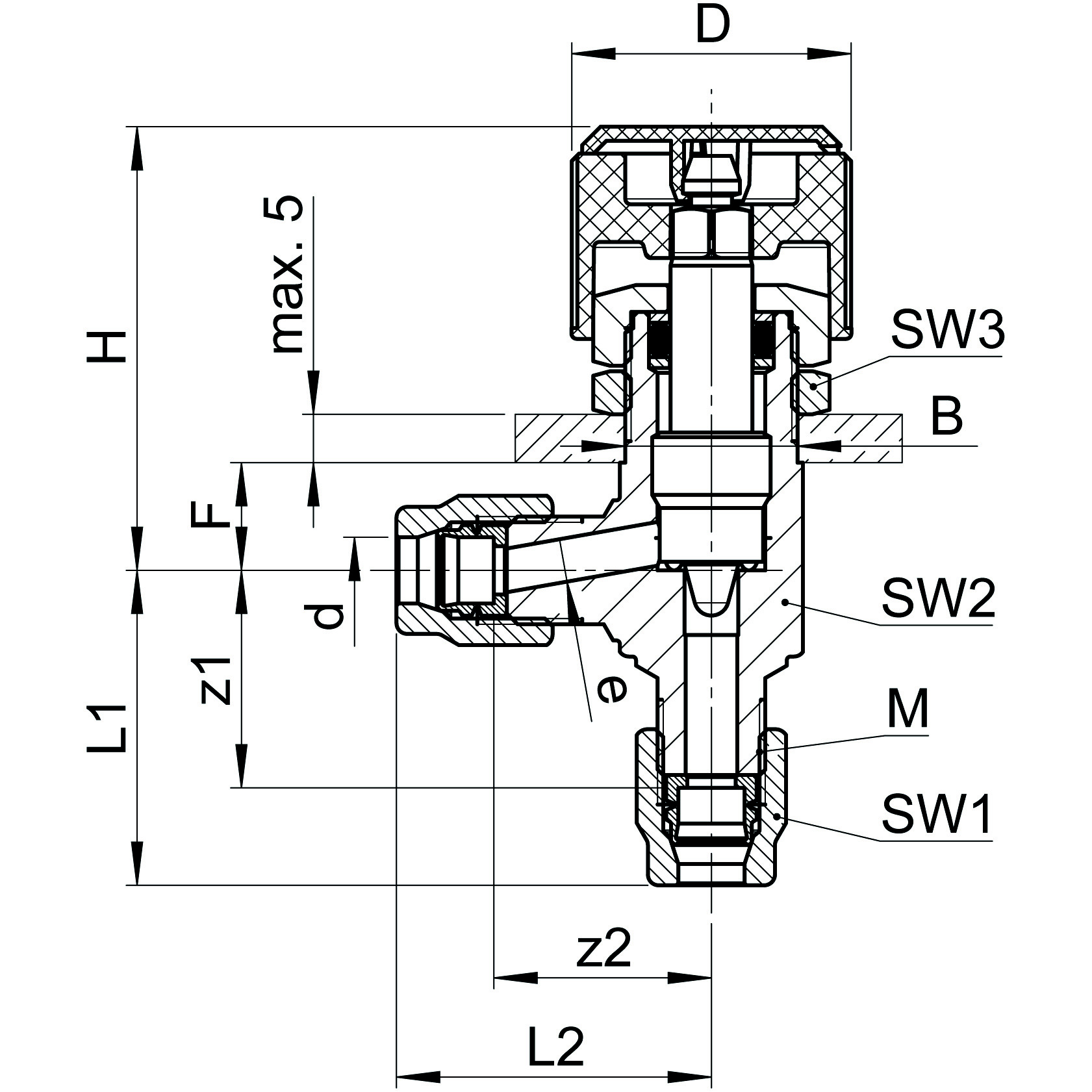

Vis alle mål +

Artikel nummer	VVS-nummer	d	bar	M	SW1/SW2	SW3	L1/L2	H	F	z1/z2	e	Filer
0281500040		4	50	10 x 1	12/14	19	29/29	41	10	20/20	3.4
0281500050		5	50	10 x 1	12/14	19	29/29	41	10	20/20	4
0281500060		6	50	10 x 1	12/14	19	29/29	41	10	20/20	4
0281500080		8	50	12 x 1	14/14	19	31/31	41	10	21/21	4.8
0281500100		10	50	14 x 1	17/19	24	37/37	45	12	24/24	6.5
0281500120		12	50	16 x 1	19/19	24	38/38	45	12	24/24	8.3
0281500140		14	50	20 x 1,5	24/22	24	42,5/42,5	53	15	27,5/27,5	8.3
0281500150		15	50	20 x 1,5	24/22	27	42,5/42,5	53	15	27,5/27,5	10.8
0281500063		6.35	50	10 x 1	12/14	19	29/29	41	10	20/20	4
0281500095		9.52	50	14 x 1	17/19	24	37/37	54	12	24/24	6.5
0281500127		12.7	50	20 x 1,5	24/22	24	42,5/42,5	53	15	27,5/27,5	10.8

Dokument

Datablad
