TBVIU

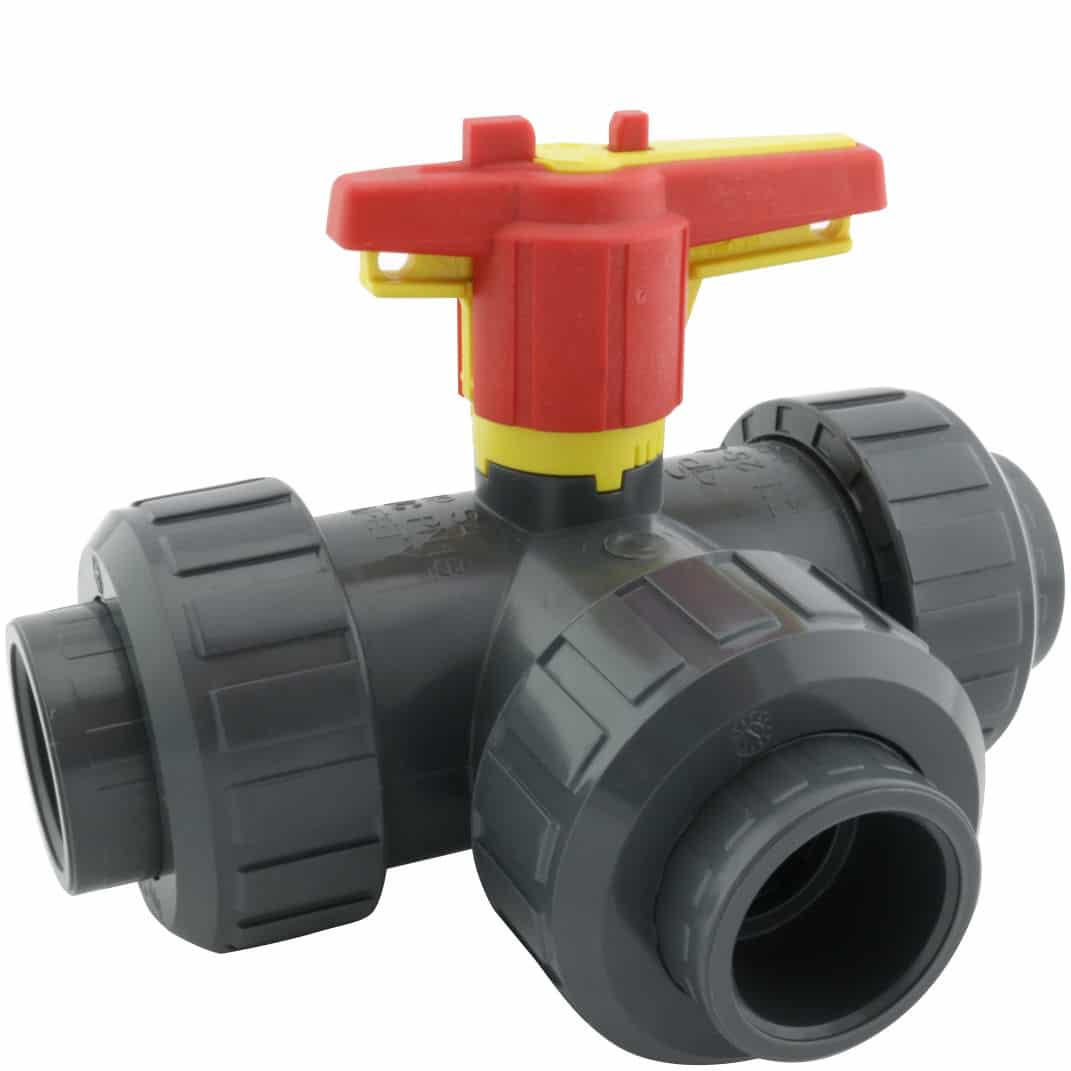

PVC 3-vejs Kugleventil T-boret kugleventil indvendig limning

  • PVC TBV kugleventil 3-vejs
  • Med PVC indlægsdele for indv. limning
  • T-boret kugle
  • Udstyret med sikkerhedshåndtag, samt mulighed for montering af identifikationsskilt.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • E=EPDM
  • V=FPM
Fjern

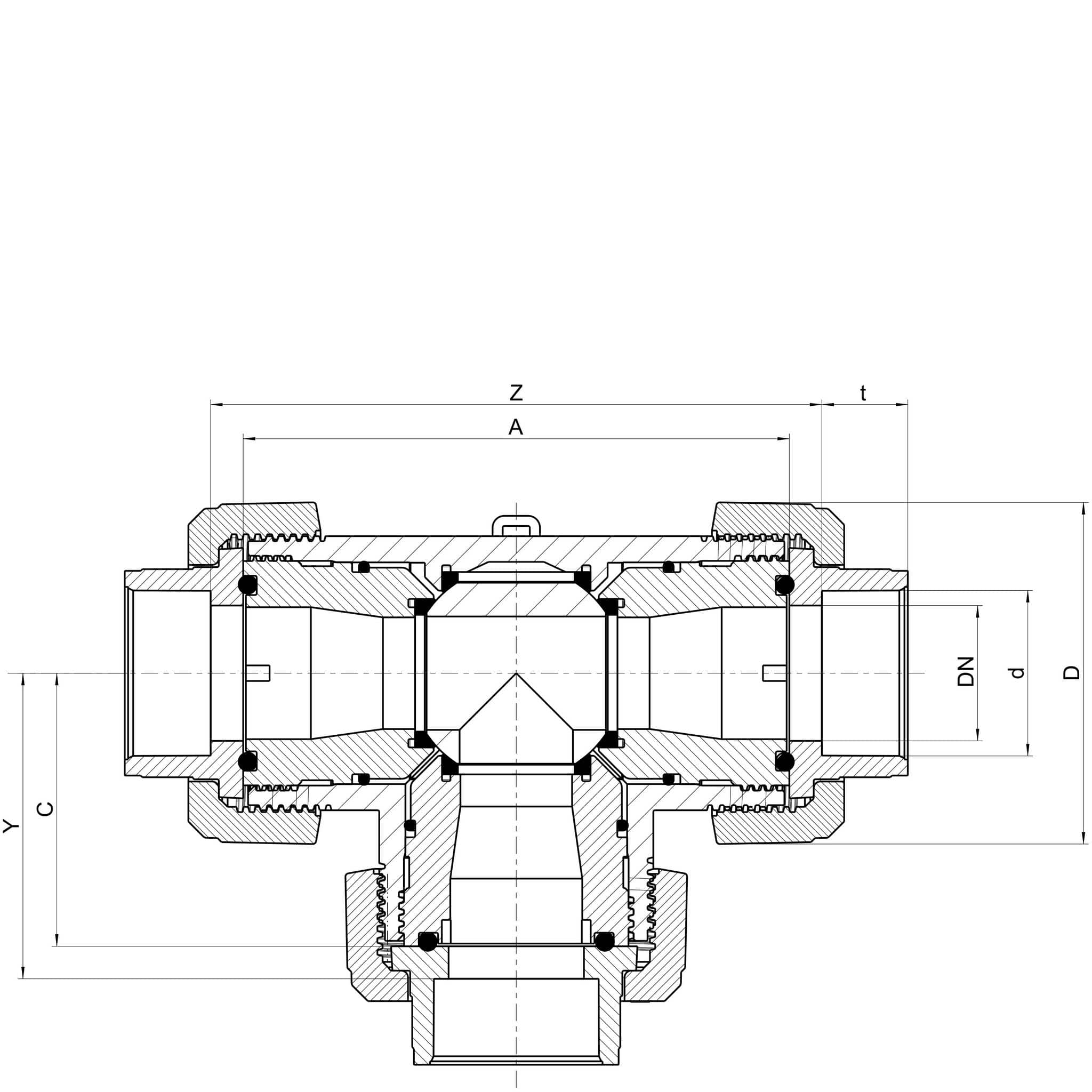

Vis alle mål +
Artikel nummer VVS-nummer dDNDCYZAtFiler
TBVIU-E-016 1610535052.8105,5-10910014,5-16,5 CAD/Step
TBVIU-E-020 2015535052.8105,5-10910014,5-16,5 CAD/Step
TBVIU-E-025 2520706063126-12912017-20 CAD/Step
TBVIU-E-032 3225706063.5127-13012019,5-22,5 CAD/Step
TBVIU-E-040 40321018184.5169-17816222-27,5 CAD/Step
TBVIU-E-050 50401018185.5171-18116225-31,5 CAD/Step
TBVIU-E-063 6350121.590.596.5193-20618129-38,5 CAD/Step
Artikel nummer TBVIU-E-016
VVS-nummer
d 16
DN 10
D 53
C 50
Y 52.8
Z 105,5-109
A 100
t 14,5-16,5
Artikel nummer TBVIU-E-020
VVS-nummer
d 20
DN 15
D 53
C 50
Y 52.8
Z 105,5-109
A 100
t 14,5-16,5
Artikel nummer TBVIU-E-025
VVS-nummer
d 25
DN 20
D 70
C 60
Y 63
Z 126-129
A 120
t 17-20
Artikel nummer TBVIU-E-032
VVS-nummer
d 32
DN 25
D 70
C 60
Y 63.5
Z 127-130
A 120
t 19,5-22,5
Artikel nummer TBVIU-E-040
VVS-nummer
d 40
DN 32
D 101
C 81
Y 84.5
Z 169-178
A 162
t 22-27,5
Artikel nummer TBVIU-E-050
VVS-nummer
d 50
DN 40
D 101
C 81
Y 85.5
Z 171-181
A 162
t 25-31,5
Artikel nummer TBVIU-E-063
VVS-nummer
d 63
DN 50
D 121.5
C 90.5
Y 96.5
Z 193-206
A 181
t 29-38,5
Datablad

Tilbehør

BR/TBV

PVC montagebøjle til TBV 3-vejs kugleventiler

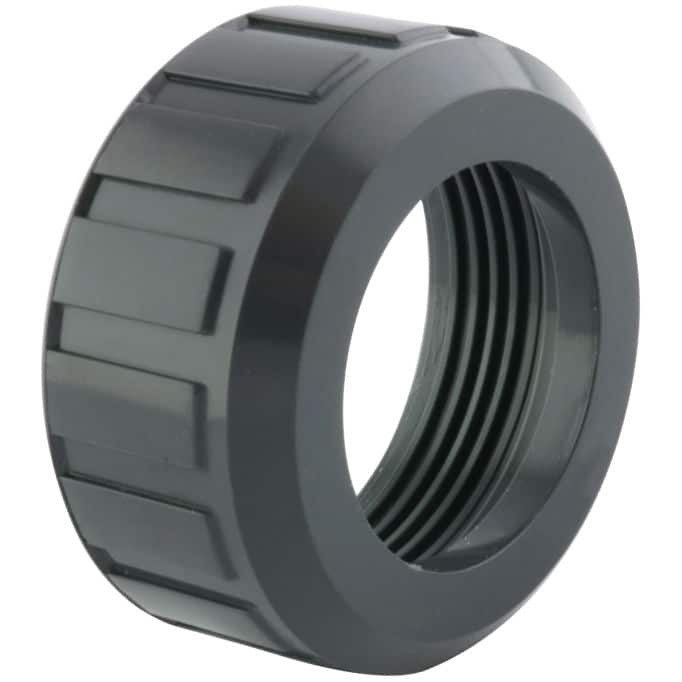

E/TBVIU

PVC Omløber til 3-vejs kugleventil TBV
