TBVLF/NC

PVDF 3-vejs Kugleventil, L-boret, pneumatisk aktuator

  • PVDF TBV Kugleventil 3-vejs
  • Med PVDF indlægsdele for indv. muffesvejsning
  • Pneumatisk, enkeltvirkende (NC)
  • L-boret kugle (fås med T-boret kugle på forespørgsel)
  • Mulighed for montering af identifikationsskilt.
  • Faste sæder, en side af ventilen kan demonteres under fuldt tryk
  • PN16
  • E=EPDM
  • V=FPM
  • Tilslutning luft: G1/4" Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikator
Fjern

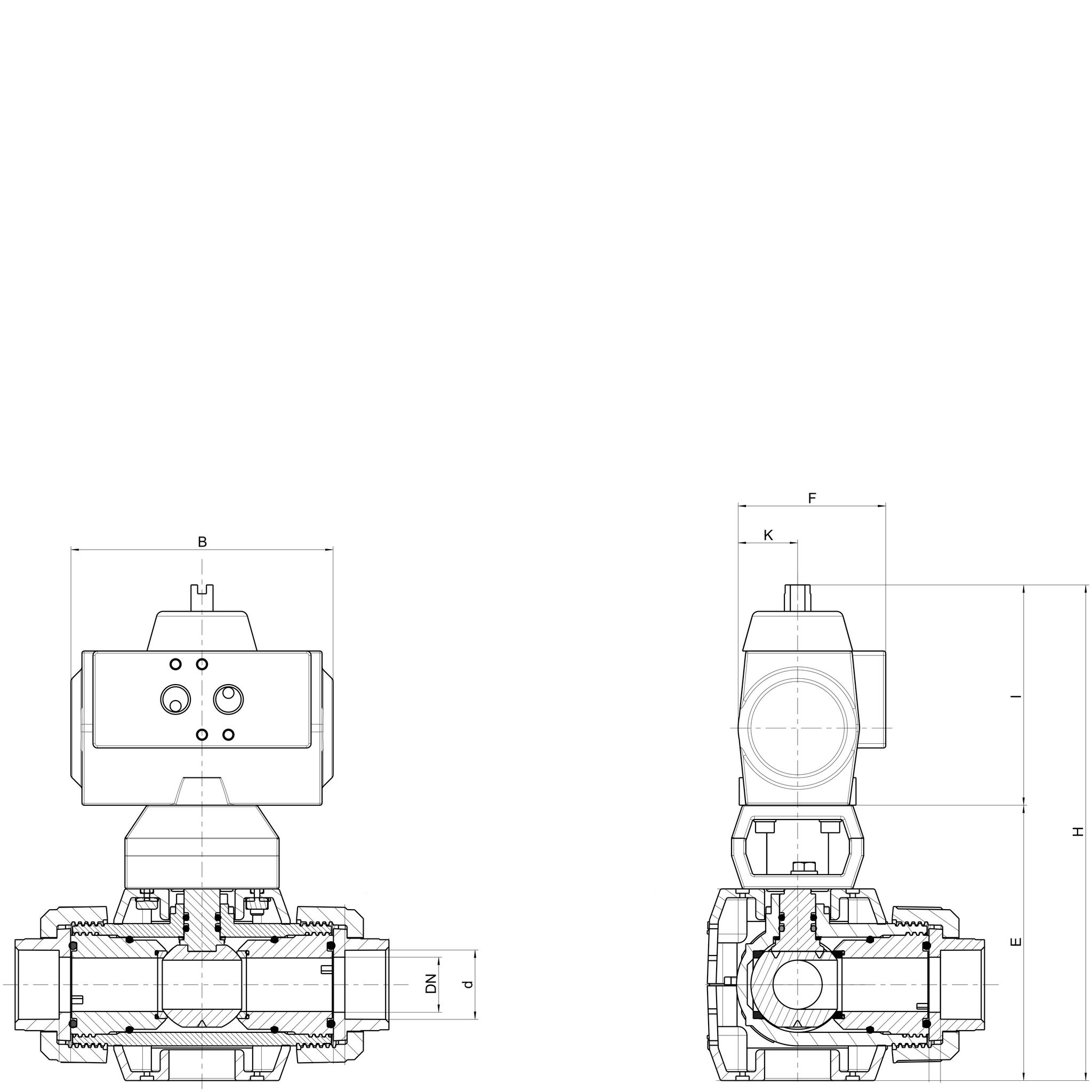

Vis alle mål +
Artikel nummer VVS-nummer dDNBKFHIEDonFiler
TBVLF/NC-V-016 1610144427019489105PPWS
TBVLF/NC-V-020 2015144427019489105PPWS
TBVLF/NC-V-025 2520144427021189122PPWS
TBVLF/NC-V-032 3225144427021189122PPWS
TBVLF/NC-V-040 40321574879379102277PP00S
TBVLF/NC-V-050 50402305697400123277PP10S
TBVLF/NC-V-063 63502305697416123293PP10S
Artikel nummer TBVLF/NC-V-016
VVS-nummer
d 16
DN 10
B 144
K 42
F 70
H 194
I 89
E 105
Don PPWS
Artikel nummer TBVLF/NC-V-020
VVS-nummer
d 20
DN 15
B 144
K 42
F 70
H 194
I 89
E 105
Don PPWS
Artikel nummer TBVLF/NC-V-025
VVS-nummer
d 25
DN 20
B 144
K 42
F 70
H 211
I 89
E 122
Don PPWS
Artikel nummer TBVLF/NC-V-032
VVS-nummer
d 32
DN 25
B 144
K 42
F 70
H 211
I 89
E 122
Don PPWS
Artikel nummer TBVLF/NC-V-040
VVS-nummer
d 40
DN 32
B 157
K 48
F 79
H 379
I 102
E 277
Don PP00S
Artikel nummer TBVLF/NC-V-050
VVS-nummer
d 50
DN 40
B 230
K 56
F 97
H 400
I 123
E 277
Don PP10S
Artikel nummer TBVLF/NC-V-063
VVS-nummer
d 63
DN 50
B 230
K 56
F 97
H 416
I 123
E 293
Don PP10S
Datablad

Tilbehør

BR/TBV

PVC montagebøjle til TBV 3-vejs kugleventiler
