Hjem / Produkter / Ventiler / Kugleventiler / TBVLU/NC-V

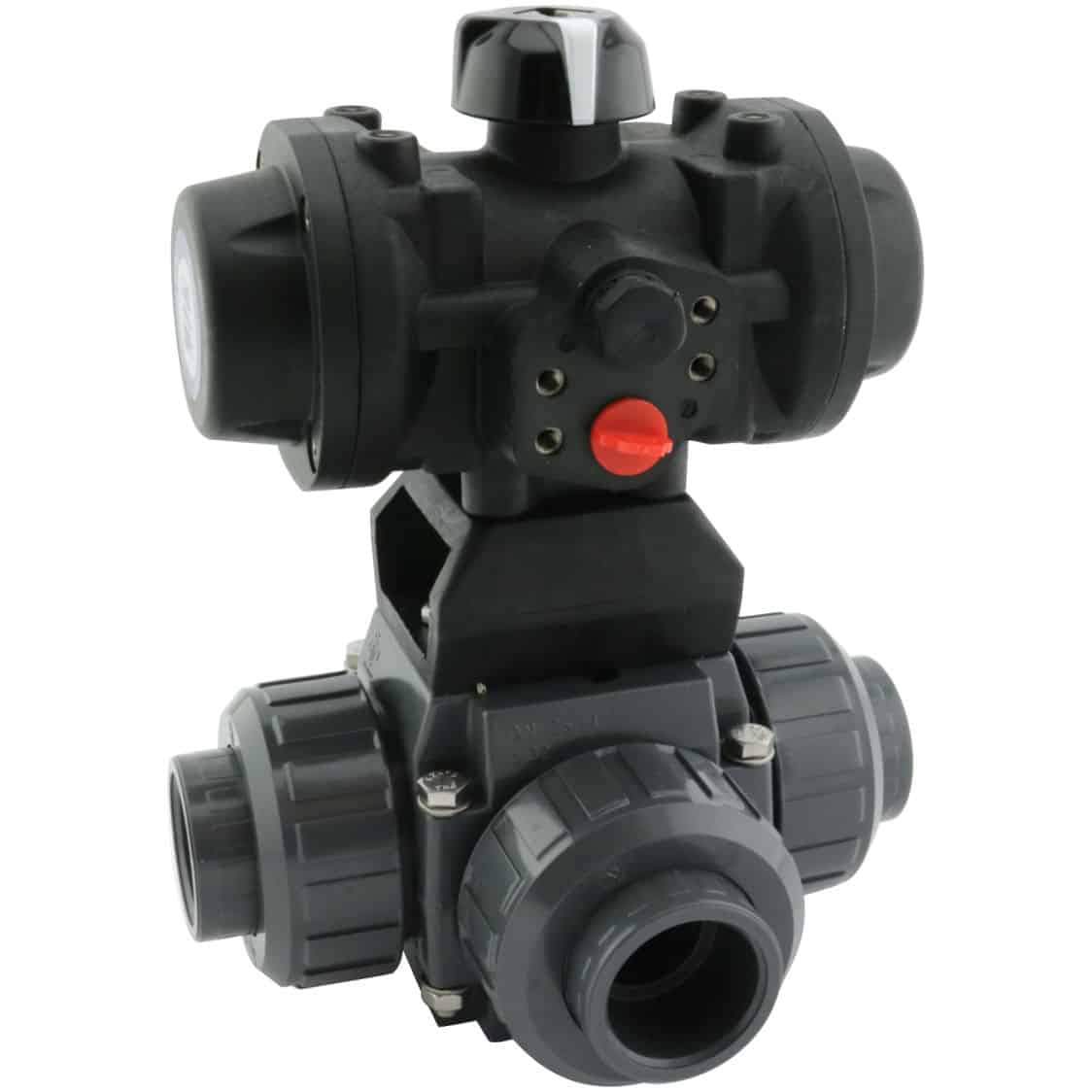

TBVLU/NC-V

PVC 3-vejs Kugleventil L-boret pneumatisk FPM

PVC TBV Kugleventil 3-vejs
Med PVC indlægsdele for indv. limning
Pneumatisk, enkeltvirkende (NC)
L-boret kugle (fås med T-boret kugle på forespørgsel)
Mulighed for montering af identifikationsskilt.
Faste sæder, en side af ventilen kan demonteres under fuldt tryk
PN16
FPM
Tilslutning luft: G1/4" Namur
Styretryk: 5,5-8 Bar
Optisk positionsindikator

Modeller

Vis alle mål +

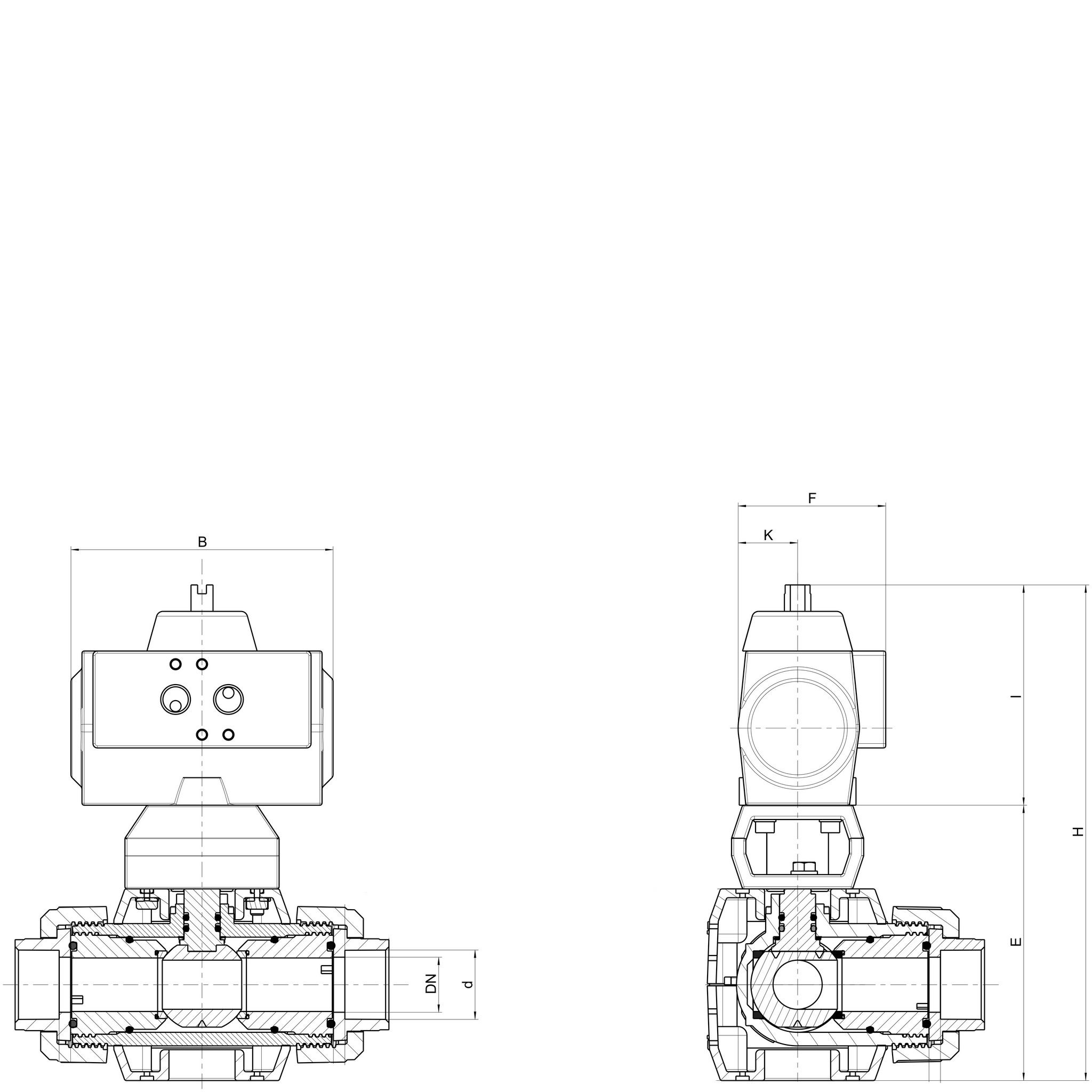

Artikel nummer	VVS-nummer	d	DN	B	K	F	H	I	E	Don	Filer
TBVLU/NC-V-016		16	10	144	42	70	194	89	105	PPWS
TBVLU/NC-V-020		20	15	144	42	70	194	89	105	PPWS
TBVLU/NC-V-025		25	20	144	42	70	211	89	122	PPWS
TBVLU/NC-V-032		32	25	144	42	70	211	89	122	PPWS
TBVLU/NC-V-040		40	32	157	48	79	379	102	277	PP00S
TBVLU/NC-V-050		50	40	230	56	97	400	123	277	PP10S
TBVLU/NC-V-063		63	50	230	56	97	416	123	293	PP10S

Specifikationer


Artikel nummer	TBVLU/NC-V-016
VVS-nummer
d	16
DN	10
B	144
K	42
F	70
H	194
I	89
E	105
Don	PPWS


Artikel nummer	TBVLU/NC-V-020
VVS-nummer
d	20
DN	15
B	144
K	42
F	70
H	194
I	89
E	105
Don	PPWS


Artikel nummer	TBVLU/NC-V-025
VVS-nummer
d	25
DN	20
B	144
K	42
F	70
H	211
I	89
E	122
Don	PPWS


Artikel nummer	TBVLU/NC-V-032
VVS-nummer
d	32
DN	25
B	144
K	42
F	70
H	211
I	89
E	122
Don	PPWS


Artikel nummer	TBVLU/NC-V-040
VVS-nummer
d	40
DN	32
B	157
K	48
F	79
H	379
I	102
E	277
Don	PP00S


Artikel nummer	TBVLU/NC-V-050
VVS-nummer
d	50
DN	40
B	230
K	56
F	97
H	400
I	123
E	277
Don	PP10S


Artikel nummer	TBVLU/NC-V-063
VVS-nummer
d	63
DN	50
B	230
K	56
F	97
H	416
I	123
E	293
Don	PP10S

Dokument

Datablad

Tilbehør

BR/TBV

PVC montagebøjle til TBV 3-vejs kugleventiler
