TKDLFV-V

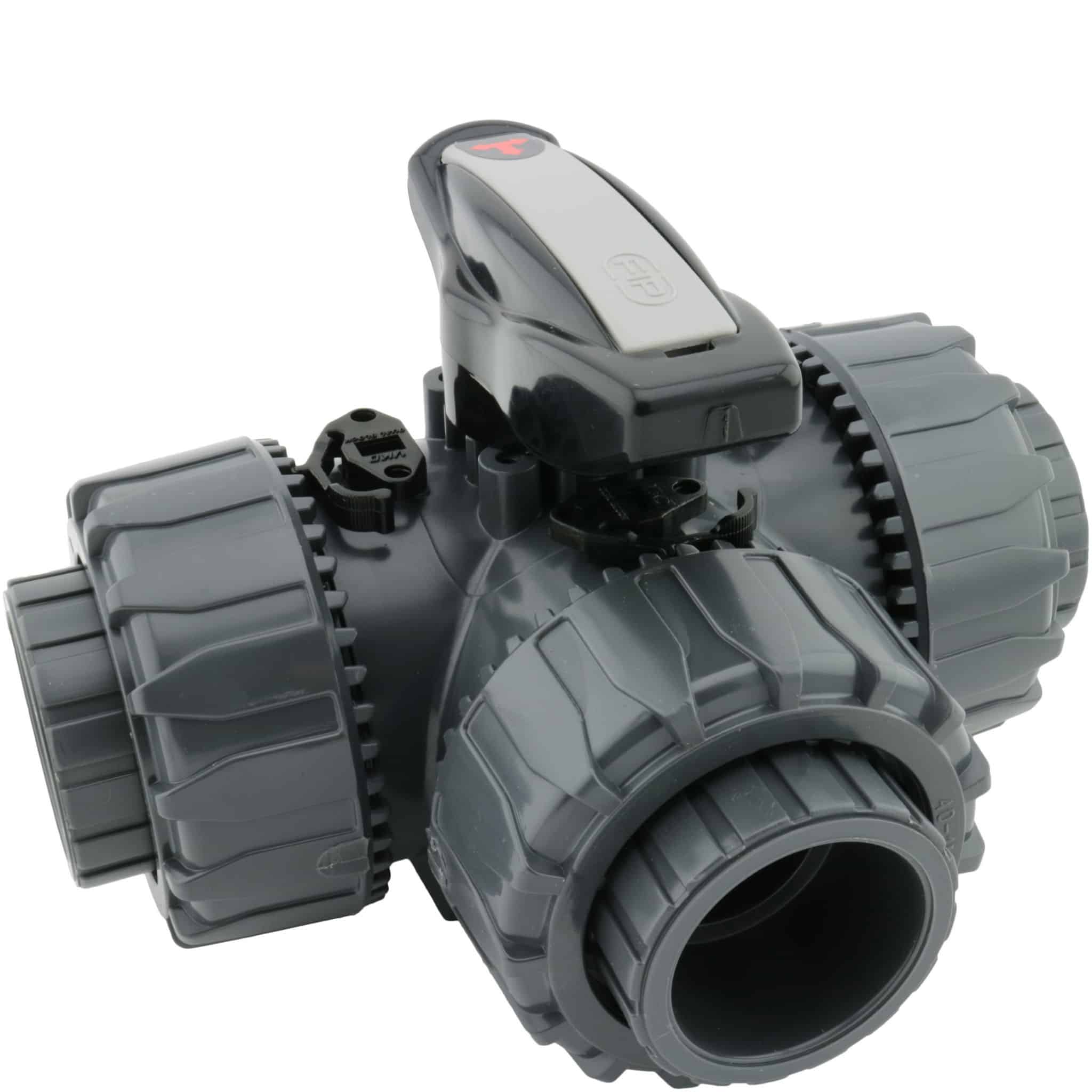

PVC 3-vejs Kugleventil indvendig gevind, L-boret DN10-50mm FPM

  • PVC TKD Kugleventil 3-vejs
  • Med PVC indlægsdele med gevindmuffer
  • L-boret kugle
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • FPM
Fjern

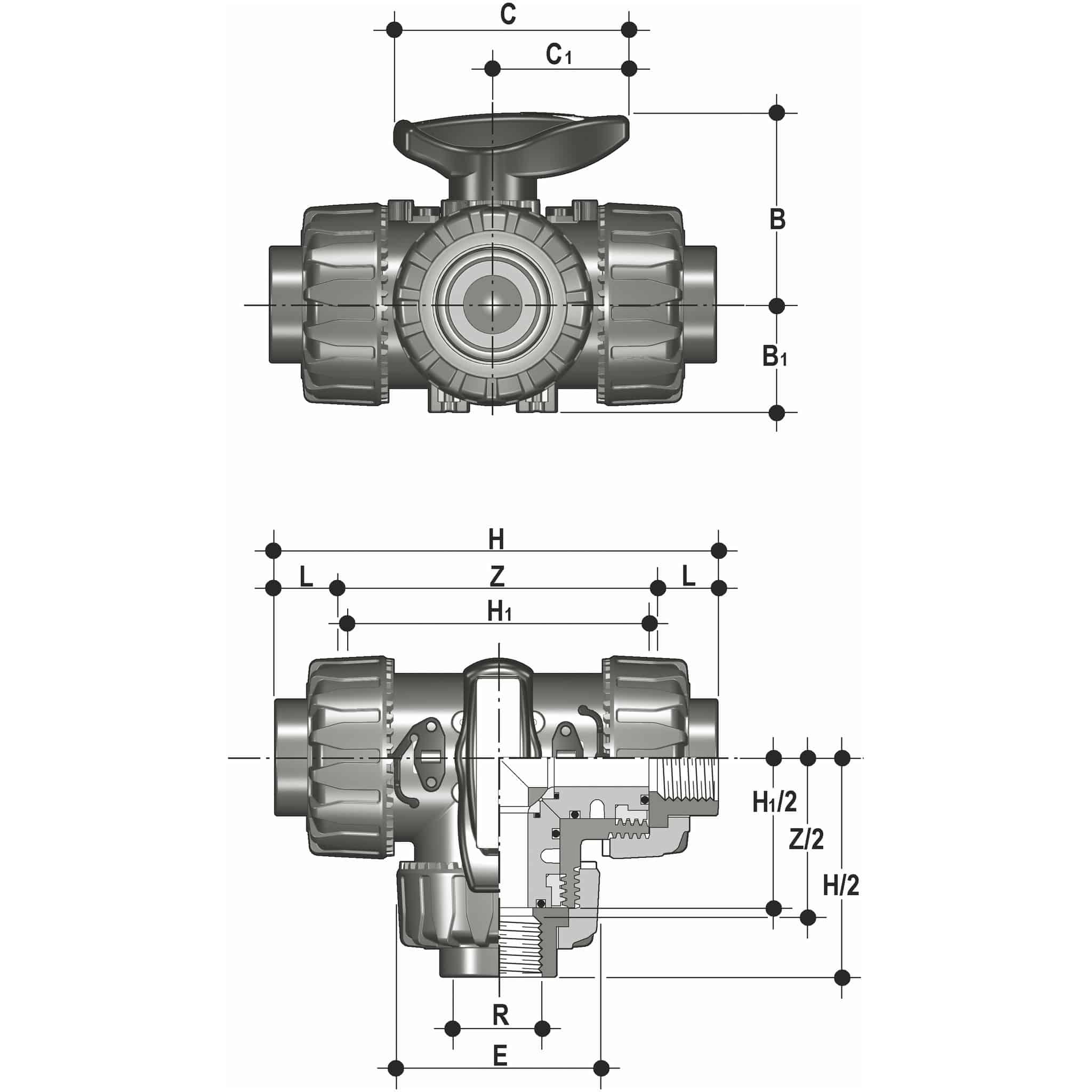

Vis alle mål +
Artikel nummer VVS-nummer RDNEHH1LZCxC1BxB1VægtFiler
TKDLFV-V-R010 3/8"105411880149054x2967x40310
TKDLFV-V-R015 1/2"155411880168654x2967x40310
TKDLFV-V-R020 3/4"20651451001910765x34,585x49550
TKDLFV-V-R025 1"25731601102211669,5x3985x49790
TKDLFV-V-R032 1 1/4"32861891312613782,5x46108x641275
TKDLFV-V-R040 1 1/2"40982191483115789x52108x641660
TKDLFV-V-R050 2"5012226717938191108x62134x762800
Artikel nummer TKDLFV-V-R010
VVS-nummer
R 3/8"
DN 10
E 54
H 118
H1 80
L 14
Z 90
CxC1 54x29
BxB1 67x40
Vægt 310
Artikel nummer TKDLFV-V-R015
VVS-nummer
R 1/2"
DN 15
E 54
H 118
H1 80
L 16
Z 86
CxC1 54x29
BxB1 67x40
Vægt 310
Artikel nummer TKDLFV-V-R020
VVS-nummer
R 3/4"
DN 20
E 65
H 145
H1 100
L 19
Z 107
CxC1 65x34,5
BxB1 85x49
Vægt 550
Artikel nummer TKDLFV-V-R025
VVS-nummer
R 1"
DN 25
E 73
H 160
H1 110
L 22
Z 116
CxC1 69,5x39
BxB1 85x49
Vægt 790
Artikel nummer TKDLFV-V-R032
VVS-nummer
R 1 1/4"
DN 32
E 86
H 189
H1 131
L 26
Z 137
CxC1 82,5x46
BxB1 108x64
Vægt 1275
Artikel nummer TKDLFV-V-R040
VVS-nummer
R 1 1/2"
DN 40
E 98
H 219
H1 148
L 31
Z 157
CxC1 89x52
BxB1 108x64
Vægt 1660
Artikel nummer TKDLFV-V-R050
VVS-nummer
R 2"
DN 50
E 122
H 267
H1 179
L 38
Z 191
CxC1 108x62
BxB1 134x76
Vægt 2800
Datablad
