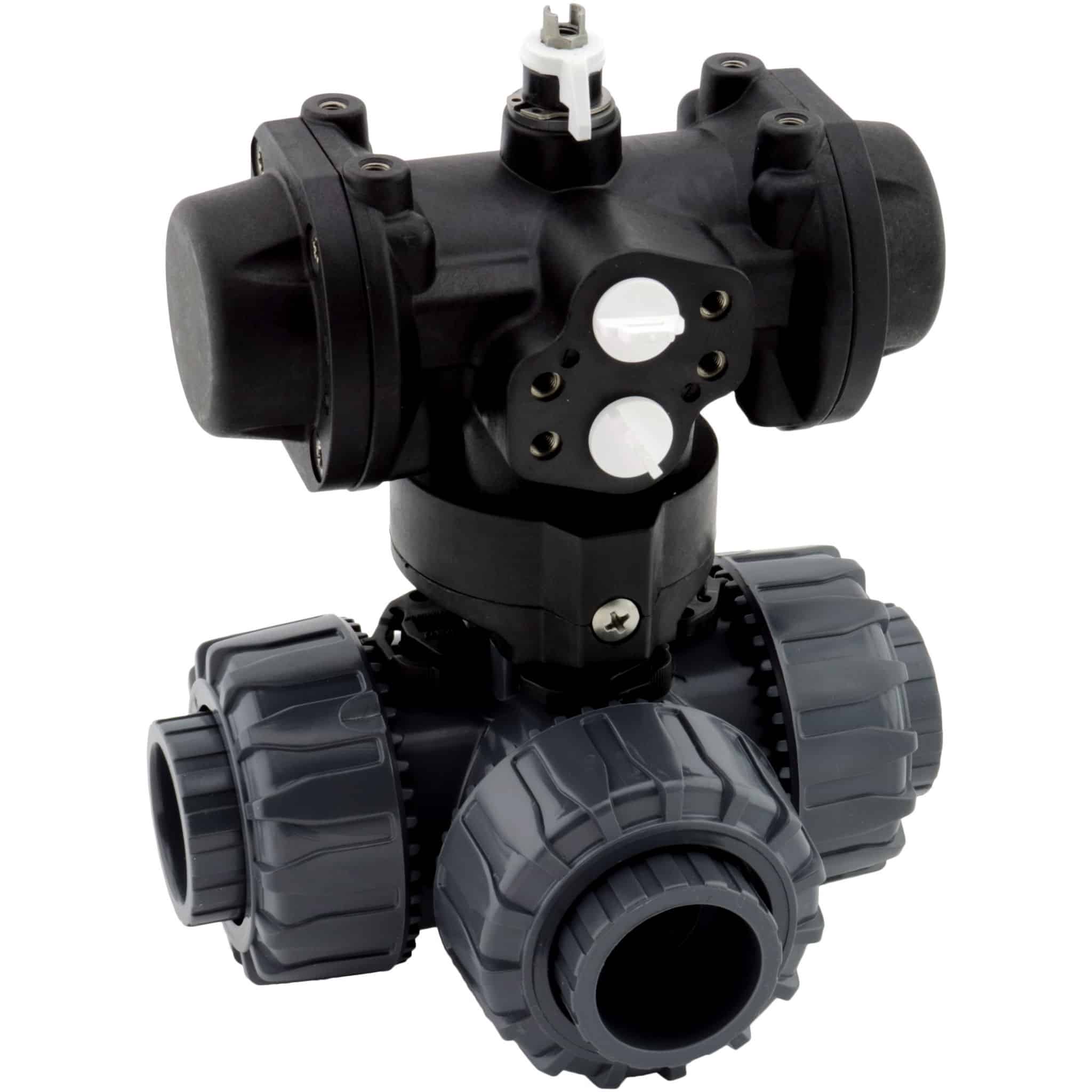

TKDLV/DA-E

PVC 3-vejs Kugleventil pneumatisk (DA) DN10-50mm EPDM

  • PVC TKD Kugleventil 3-vejs
  • Med PVC indlægsdele for indv. limning
  • L-boret kugle
  • Pneumatisk aktuatorer - dobbeltvirkende (DA)
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæde, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • EPDM
  • Tilslutning luft: 1/4 Namur
  • Styretryk: 5,5-8 Bar
  • Optisk positionsindikering
Fjern
Vis alle mål +

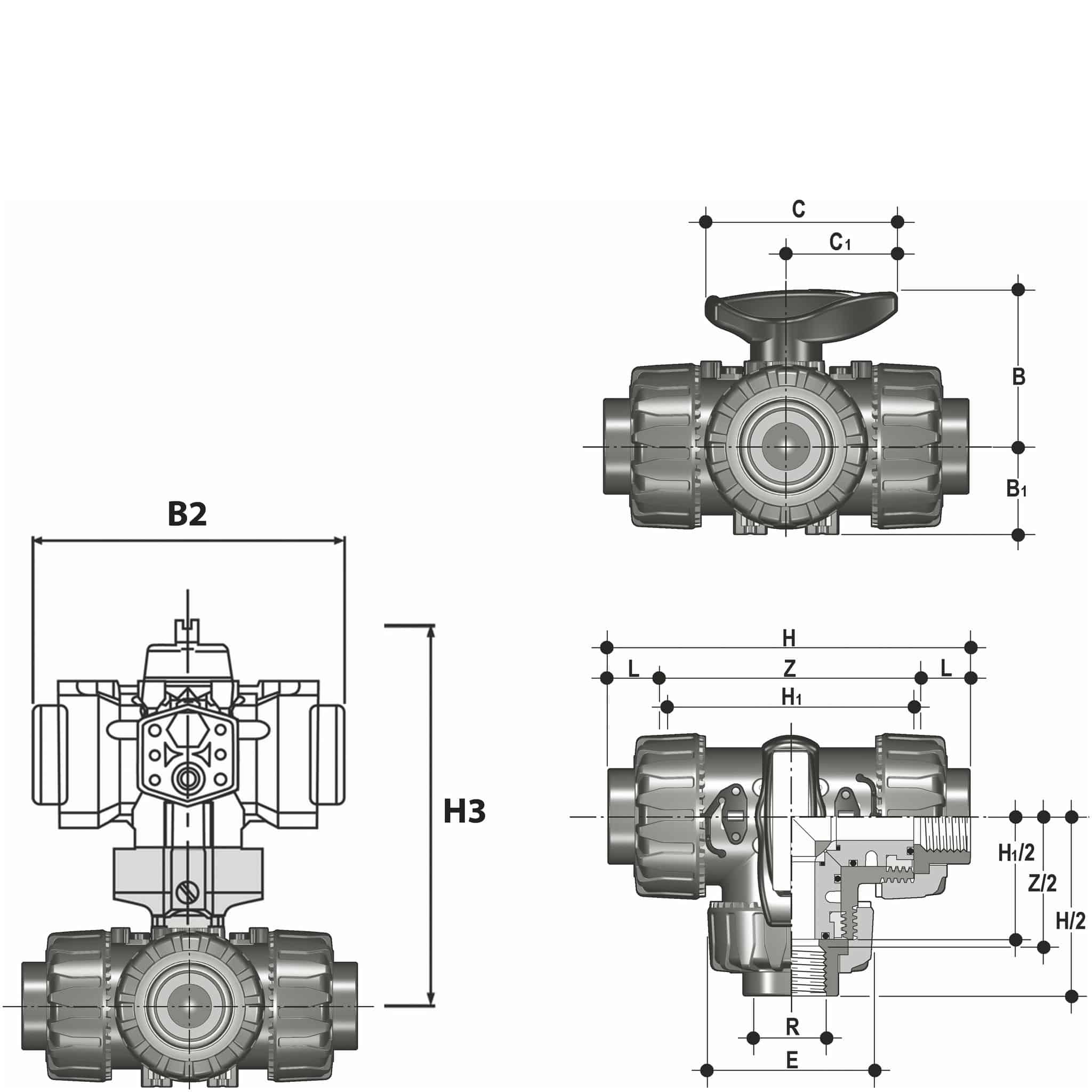

Artikel nummer VVS-nummer dDNPNEH3HH1B2ZFiler
TKDLV/DA-E-016 16101655138118801490
TKDLV/DA-E-020 20151655138118801686
TKDLV/DA-E-025 252016661561451019107
TKDLV/DA-E-032 3225167515616011022116
TKDLV/DA-E-040 4032168715618913126137
TKDLV/DA-E-050 50401610015621914831157
TKDLV/DA-E-063 63501612221026717938191
Artikel nummer TKDLV/DA-E-016
VVS-nummer
d 16
DN 10
PN 16
E 55
H3 138
H 118
H1 80
B2 14
Z 90
Artikel nummer TKDLV/DA-E-020
VVS-nummer
d 20
DN 15
PN 16
E 55
H3 138
H 118
H1 80
B2 16
Z 86
Artikel nummer TKDLV/DA-E-025
VVS-nummer
d 25
DN 20
PN 16
E 66
H3 156
H 145
H1 10
B2 19
Z 107
Artikel nummer TKDLV/DA-E-032
VVS-nummer
d 32
DN 25
PN 16
E 75
H3 156
H 160
H1 110
B2 22
Z 116
Artikel nummer TKDLV/DA-E-040
VVS-nummer
d 40
DN 32
PN 16
E 87
H3 156
H 189
H1 131
B2 26
Z 137
Artikel nummer TKDLV/DA-E-050
VVS-nummer
d 50
DN 40
PN 16
E 100
H3 156
H 219
H1 148
B2 31
Z 157
Artikel nummer TKDLV/DA-E-063
VVS-nummer
d 63
DN 50
PN 16
E 122
H3 210
H 267
H1 179
B2 38
Z 191
Datablad
