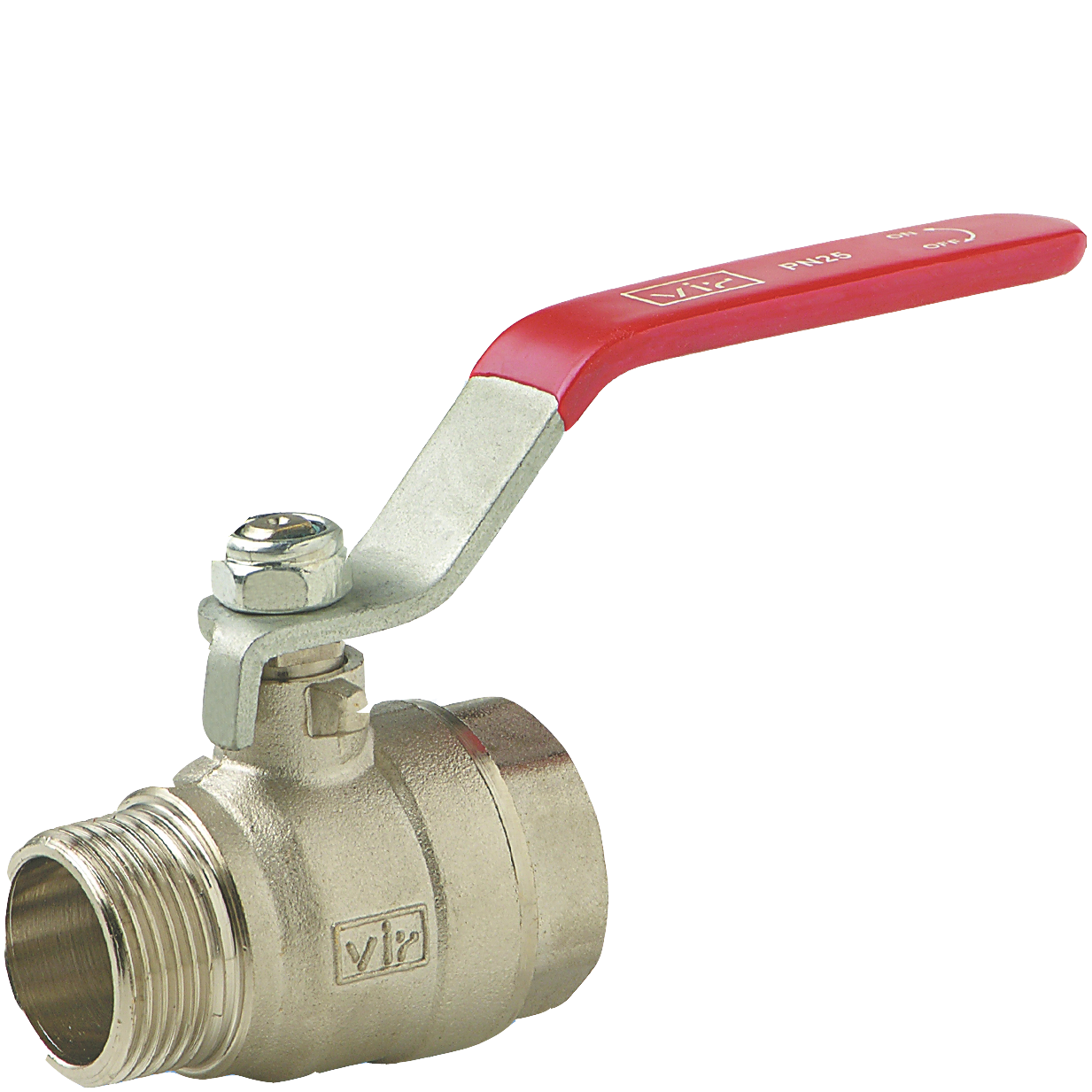

Type 333 PN 25

Kugleventil messing, fuldboret m/n

  • NB! Udgår i løbet af 201 8
  • Fuldboret messing ventil i kvalitet CW 617 (CuZn40Pb2) – muffe/ nippel.
  • Nikkelbelagt overfl ade på hus og krombelagt kugle, PTFE sæde og spindelpakning,
  • samt ”blow - out” sikret spindel.
  • Leveres med rødt L- stålgreb.
  • Arbejdsbetingelser: Vand: 0° C til + 95°C
  • Luft: -10° C til + 110° C
Fjern
Vis alle mål +

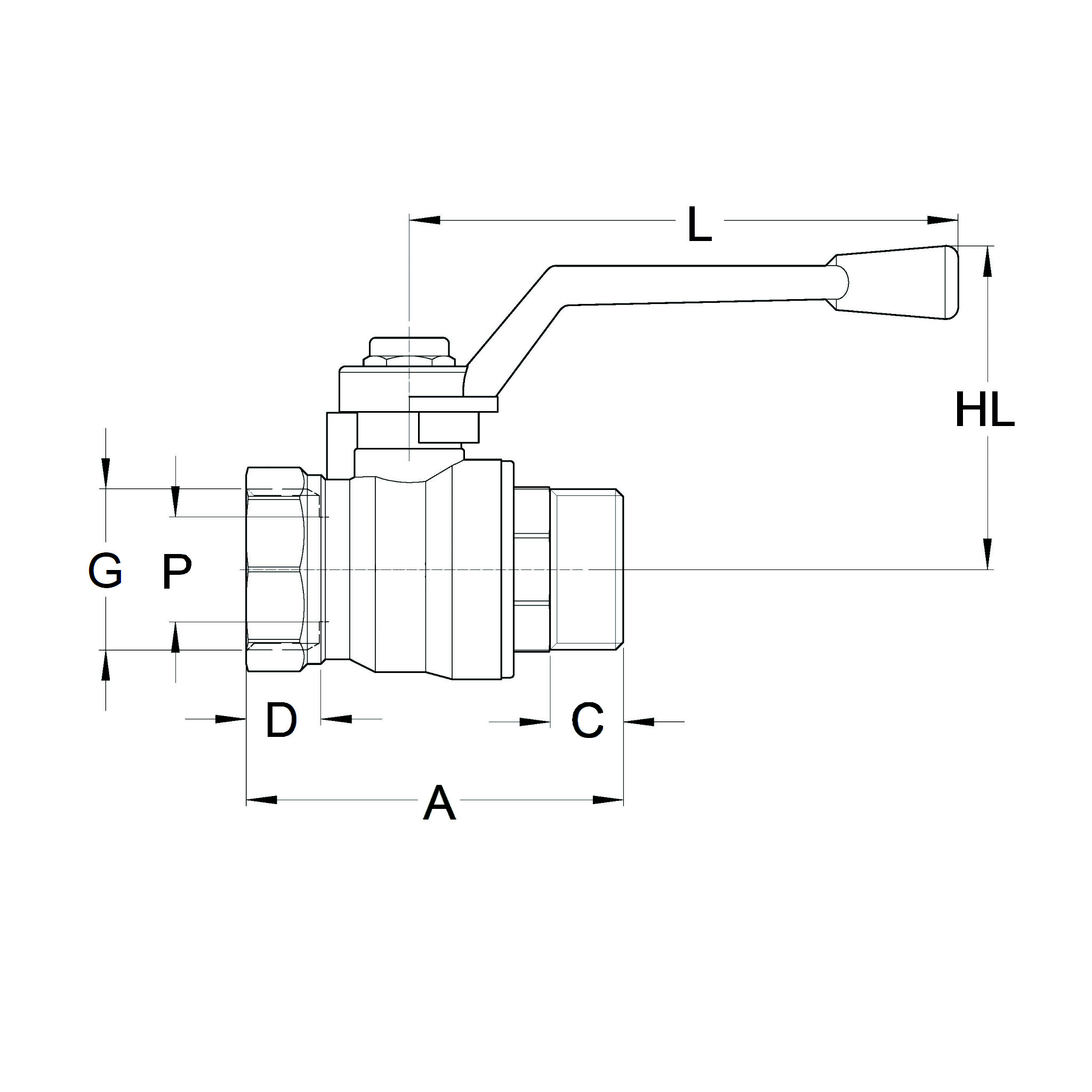

Artikel nummer VVS-nummer BeskrivelseGA (mm)C (mm)D (mm)HL (mm)L (mm)PVægt (kg)Filer
418106104 Type 333 kugleventil1/2"54.711.511519114.80.194
418106106 Type 333 kugleventil3/4"61.61212.5529118.50.262
418106108 Type 333 kugleventil1"70.514.51460126240.445
418106110 Type 333 kugleventil1 1/4"85161666126310.635
418106111 Type 333 kugleventil1 1/2"94.5181773141370.9
418106112 Type 333 kugleventil2"11218208314149.51.448
Artikel nummer 418106104
VVS-nummer
Beskrivelse Type 333 kugleventil
G 1/2"
A (mm) 54.7
C (mm) 11.5
D (mm) 11
HL (mm) 51
L (mm) 91
P 14.8
Vægt (kg) 0.194
Artikel nummer 418106106
VVS-nummer
Beskrivelse Type 333 kugleventil
G 3/4"
A (mm) 61.6
C (mm) 12
D (mm) 12.5
HL (mm) 52
L (mm) 91
P 18.5
Vægt (kg) 0.262
Artikel nummer 418106108
VVS-nummer
Beskrivelse Type 333 kugleventil
G 1"
A (mm) 70.5
C (mm) 14.5
D (mm) 14
HL (mm) 60
L (mm) 126
P 24
Vægt (kg) 0.445
Artikel nummer 418106110
VVS-nummer
Beskrivelse Type 333 kugleventil
G 1 1/4"
A (mm) 85
C (mm) 16
D (mm) 16
HL (mm) 66
L (mm) 126
P 31
Vægt (kg) 0.635
Artikel nummer 418106111
VVS-nummer
Beskrivelse Type 333 kugleventil
G 1 1/2"
A (mm) 94.5
C (mm) 18
D (mm) 17
HL (mm) 73
L (mm) 141
P 37
Vægt (kg) 0.9
Artikel nummer 418106112
VVS-nummer
Beskrivelse Type 333 kugleventil
G 2"
A (mm) 112
C (mm) 18
D (mm) 20
HL (mm) 83
L (mm) 141
P 49.5
Vægt (kg) 1.448
