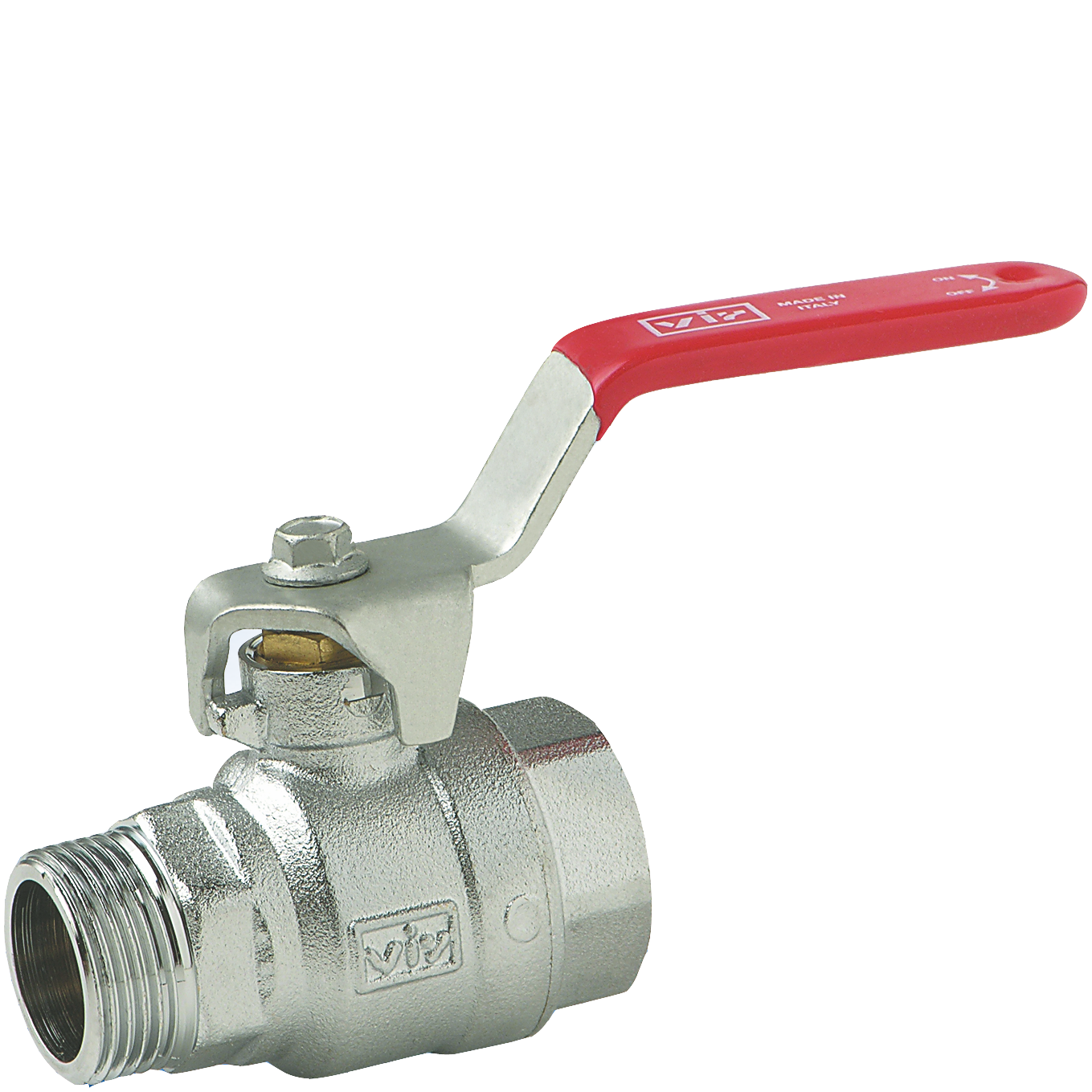

Type 343 PN40

Kugleventil m/n messing fuldboret

  • Fuldboret messing ventil i kvalitet CW 617 (CuZn40Pb2) – muffe/ nippel.
  • Kraftig model
  • Krombelagt overflade på hus og kugle, PTFE sæde og spindelpakning, samt ”blow out” sikret spindel.
  • Leveres med rødt L- stålgreb eller rødt aluminium T- greb.
  • Arbejdsbetingelser: Vand: 0° C til +150°C
  • Luft: -10°C til + 150° >2 1/2” dog 95°
  • VA godkendt 1.51/18806
Fjern
Vis alle mål +

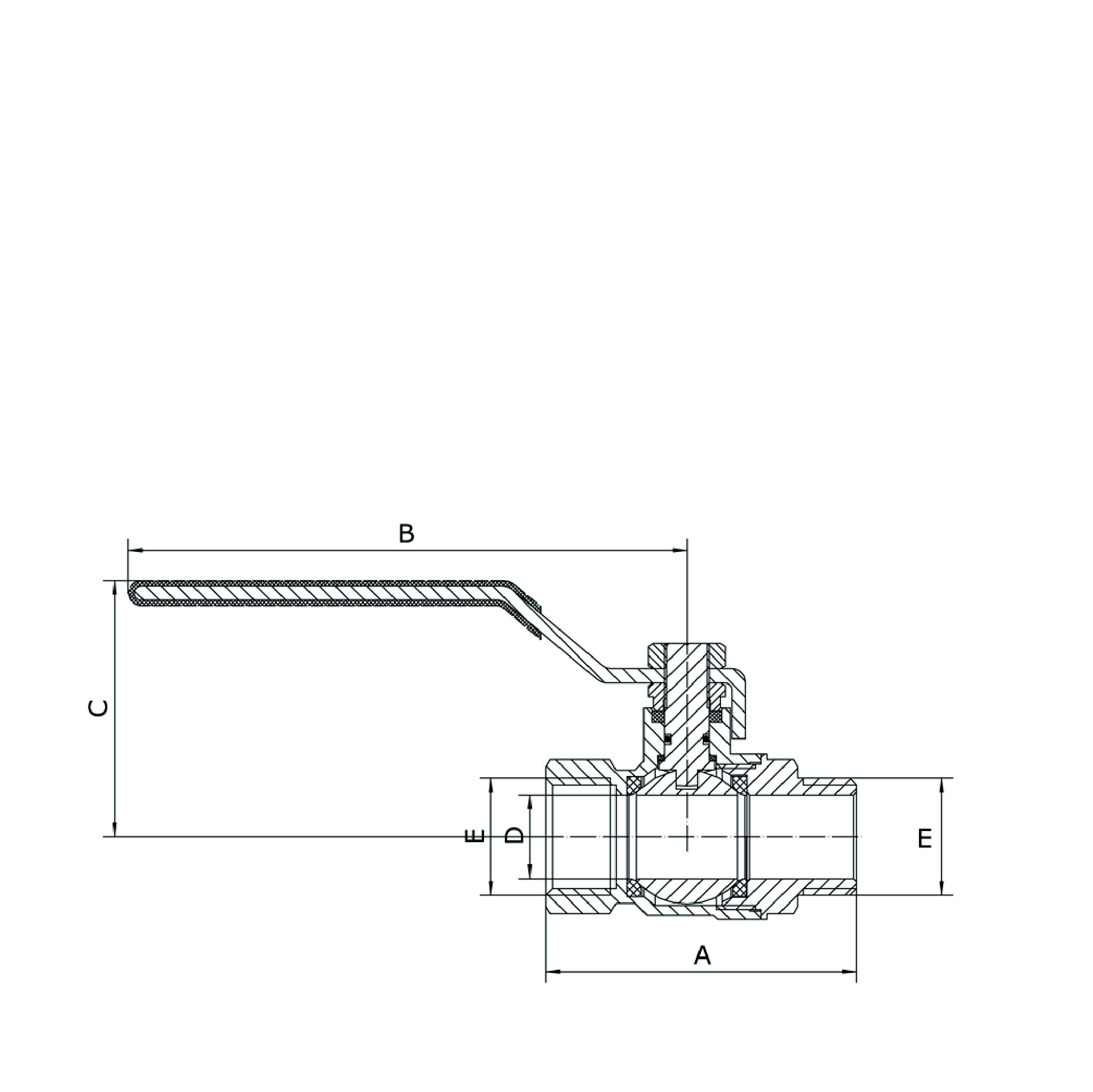

Artikel nummer VVS-nummer BeskrivelseØA (mm)B (mm)C (mm)HL (mm)PVægt (kg)ModelFiler
418107103 418107103 Type 343 kugleventil3/846.59104180100.12Kraftig m.L-greb
418107104 418107104 Type 343 kugleventil1/2"5611.5125390150.22Kraftig m.L-greb
418107106 418107106 Type 343 kugleventil3/4"6512125790200.31Kraftig m.L-greb
418107108 418107108 Type 343 kugleventil1"7614.51665125250.53Kraftig m.L-greb
418107110 418107110 Type 343 kugleventil1 1/4"91161871125320.83Kraftig m.L-greb
418107111 418107111 Type 343 kugleventil1 1/2"105171979140401.27Kraftig m.L-greb
418107112 418107112 Type 343 kugleventil2"122192187140501.9Kraftig m.L-greb
Artikel nummer 418107103
VVS-nummer 418107103
Beskrivelse Type 343 kugleventil
Ø 3/8
A (mm) 46.5
B (mm) 9
C (mm) 10
H 41
L (mm) 80
P 10
Vægt (kg) 0.12
Model Kraftig m.L-greb
Artikel nummer 418107104
VVS-nummer 418107104
Beskrivelse Type 343 kugleventil
Ø 1/2"
A (mm) 56
B (mm) 11.5
C (mm) 12
H 53
L (mm) 90
P 15
Vægt (kg) 0.22
Model Kraftig m.L-greb
Artikel nummer 418107106
VVS-nummer 418107106
Beskrivelse Type 343 kugleventil
Ø 3/4"
A (mm) 65
B (mm) 12
C (mm) 12
H 57
L (mm) 90
P 20
Vægt (kg) 0.31
Model Kraftig m.L-greb
Artikel nummer 418107108
VVS-nummer 418107108
Beskrivelse Type 343 kugleventil
Ø 1"
A (mm) 76
B (mm) 14.5
C (mm) 16
H 65
L (mm) 125
P 25
Vægt (kg) 0.53
Model Kraftig m.L-greb
Artikel nummer 418107110
VVS-nummer 418107110
Beskrivelse Type 343 kugleventil
Ø 1 1/4"
A (mm) 91
B (mm) 16
C (mm) 18
H 71
L (mm) 125
P 32
Vægt (kg) 0.83
Model Kraftig m.L-greb
Artikel nummer 418107111
VVS-nummer 418107111
Beskrivelse Type 343 kugleventil
Ø 1 1/2"
A (mm) 105
B (mm) 17
C (mm) 19
H 79
L (mm) 140
P 40
Vægt (kg) 1.27
Model Kraftig m.L-greb
Artikel nummer 418107112
VVS-nummer 418107112
Beskrivelse Type 343 kugleventil
Ø 2"
A (mm) 122
B (mm) 19
C (mm) 21
H 87
L (mm) 140
P 50
Vægt (kg) 1.9
Model Kraftig m.L-greb
