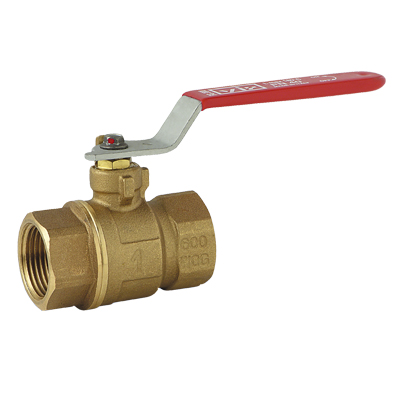

Type 380 L-greb

Rødgods kugleventil med lav hals muffe/muffe og L-greb

  • Rødgods fuldboret kugleventil med lav hals
  • Dimensioner fra 3/8" - 3" og med muffe/muffe tilslutninger
  • Anvendes til rustfri pressrørsystemer og kobberrør
  • Rødgods kugleventilen er med tefloniseret messingkugle
  • PTFE sædetætning
  • EPDM tætning
  • PN16 (maks. 16 bar op til 85°C, 10 bar ved 120°C)
  • L-greb
  • VA godkendt
  • Pt. ikke godkendt til drikkevand. Afventer godkendelse fra Bolig- og Planstyrelsen (Gælder ikke 2 1/2'' samt 3'')
Fjern
Vis alle mål +
Artikel nummer VVS-nummer VVS nummerGDNA (mm)C (mm)HL (mm)L (mm)Vægt (kg)GrebFiler
418506003 4185060033/8”104612.539810.139M/L-greb
418506004 418506004 4185060041/2”155715.55491.50.259M/L-greb
418506006 418506006 4185060063/4”206716.55891.50.364M/L-greb
418506008 418506008 418506008 1"257719.565126.50.597M/L-greb
418506010 418506010 4185060101 1/4”329121.571126.50.926M/L-greb
418506011 418506011 4185060111 1/2”4010321.583141.51.414M/L-greb
418506012 418506012 4185060122”501222591141.52.102M/L-greb
418506013 418506013 4185060132 1/2”6515330119281.34.366M/L-greb
418506014 418506014 4185060143”8017934131281.36.2M/L-greb
Artikel nummer 418506003
VVS-nummer
VVS nummer 418506003
G 3/8”
DN 10
A (mm) 46
C (mm) 12.5
HL (mm) 39
L (mm) 81
Vægt (kg) 0.139
Greb M/L-greb
Artikel nummer 418506004
VVS-nummer 418506004
VVS nummer 418506004
G 1/2”
DN 15
A (mm) 57
C (mm) 15.5
HL (mm) 54
L (mm) 91.5
Vægt (kg) 0.259
Greb M/L-greb
Artikel nummer 418506006
VVS-nummer 418506006
VVS nummer 418506006
G 3/4”
DN 20
A (mm) 67
C (mm) 16.5
HL (mm) 58
L (mm) 91.5
Vægt (kg) 0.364
Greb M/L-greb
Artikel nummer 418506008
VVS-nummer 418506008
VVS nummer 418506008
G 1"
DN 25
A (mm) 77
C (mm) 19.5
HL (mm) 65
L (mm) 126.5
Vægt (kg) 0.597
Greb M/L-greb
Artikel nummer 418506010
VVS-nummer 418506010
VVS nummer 418506010
G 1 1/4”
DN 32
A (mm) 91
C (mm) 21.5
HL (mm) 71
L (mm) 126.5
Vægt (kg) 0.926
Greb M/L-greb
Artikel nummer 418506011
VVS-nummer 418506011
VVS nummer 418506011
G 1 1/2”
DN 40
A (mm) 103
C (mm) 21.5
HL (mm) 83
L (mm) 141.5
Vægt (kg) 1.414
Greb M/L-greb
Artikel nummer 418506012
VVS-nummer 418506012
VVS nummer 418506012
G 2”
DN 50
A (mm) 122
C (mm) 25
HL (mm) 91
L (mm) 141.5
Vægt (kg) 2.102
Greb M/L-greb
Artikel nummer 418506013
VVS-nummer 418506013
VVS nummer 418506013
G 2 1/2”
DN 65
A (mm) 153
C (mm) 30
HL (mm) 119
L (mm) 281.3
Vægt (kg) 4.366
Greb M/L-greb
Artikel nummer 418506014
VVS-nummer 418506014
VVS nummer 418506014
G 3”
DN 80
A (mm) 179
C (mm) 34
HL (mm) 131
L (mm) 281.3
Vægt (kg) 6.2
Greb M/L-greb
