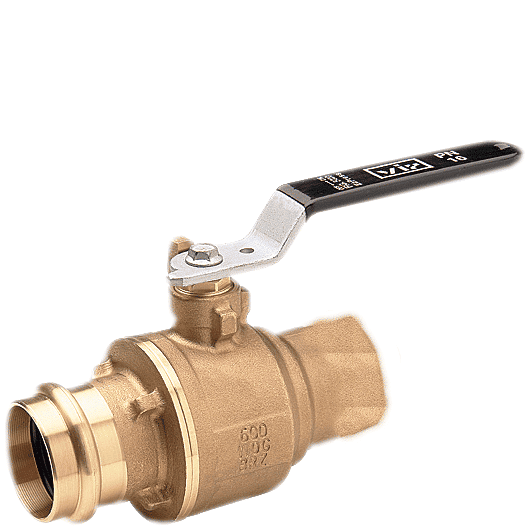

Type 5024

Rødgods kugleventil med lav hals press/indv. gevind (M og V-bakke)

  • Rødgods kugleventil Type 5024 med lav hals
  • Pres/indv. gevind tilslutninger
  • Fuldboret
  • Anvendes til rustfri pressrørsystemer og kobberrør
  • Til ventiler fra d12-35 mm. anvendes preskæbe/presslynge med M og V kontur
  • Til ventiler ≥ 42 mm anvendes preskæbe/presslynge med V kontur
  • Rødgods kugleventilen er med tefloniseret messingkugle
  • PTFE sædetætning
  • EPDM tætning
  • PN16 (maks. 16 bar op til 85°C, 10 bar ved 120°C)
  • L-greb
  • VA godkendt
  • Pt. ikke godkendt til drikkevand. Afventer godkendelse fra Bolig- og Planstyrelsen
Fjern

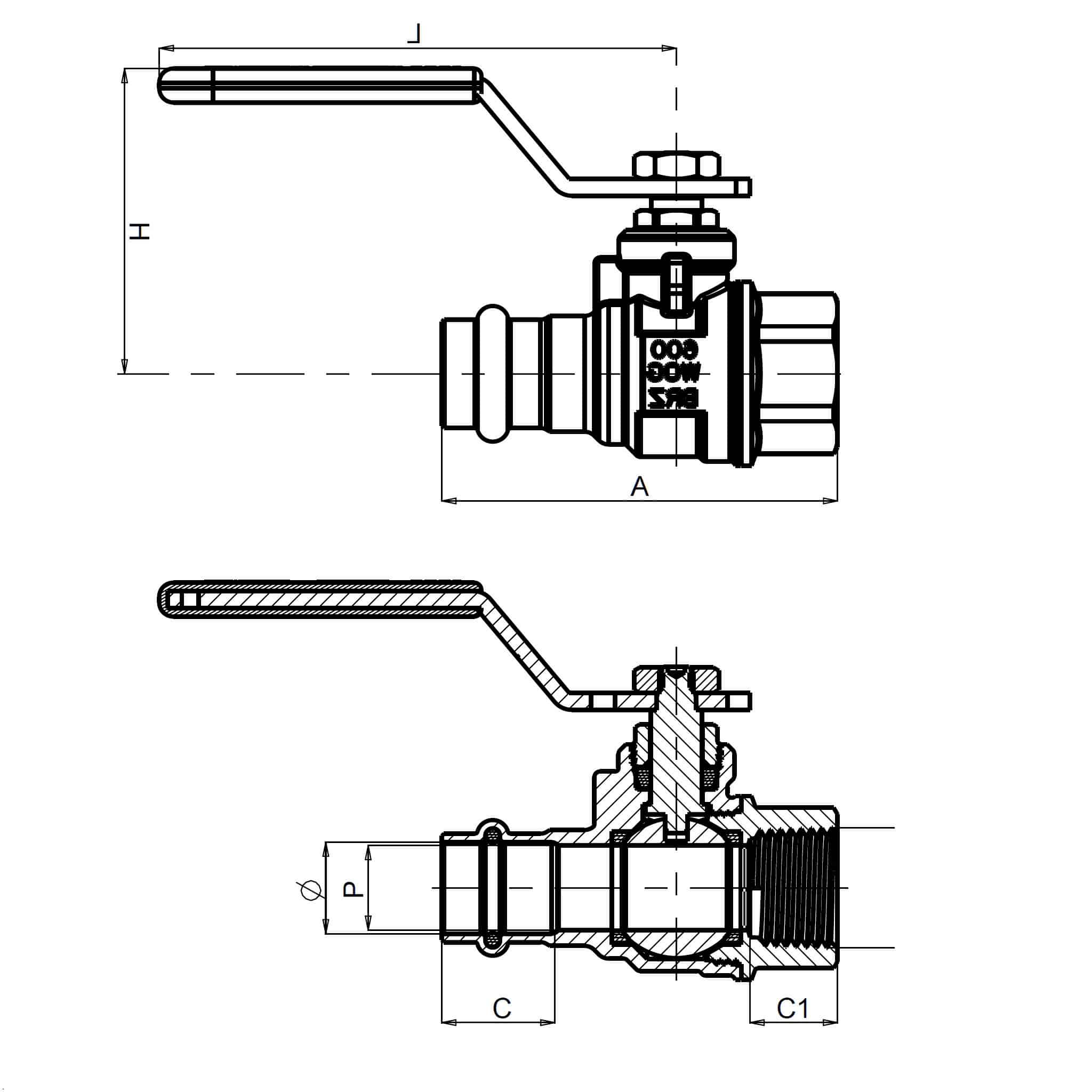

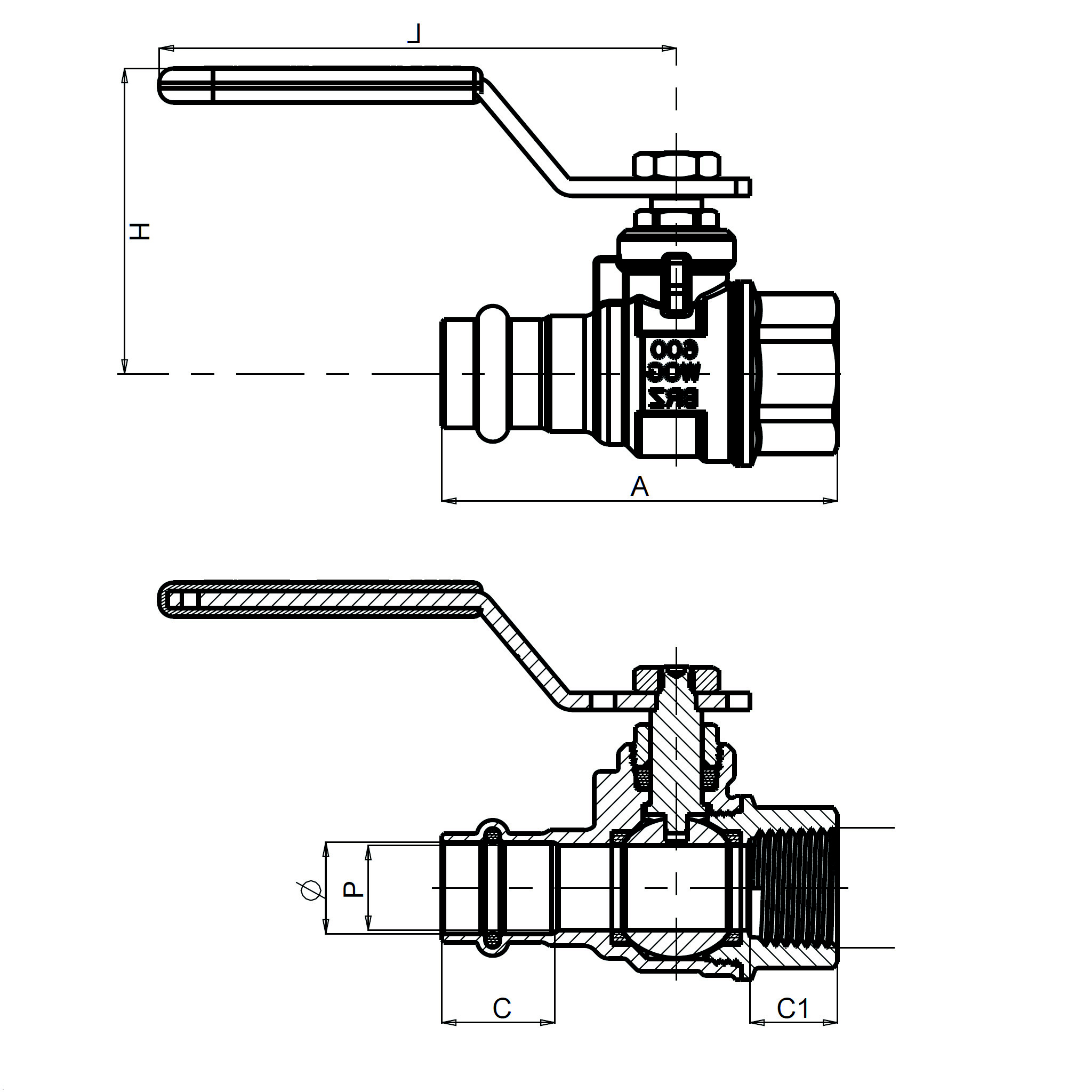

Vis alle mål +
Artikel nummer VVS-nummer BeskrivelseRørgevind (tommer)ØA (mm)C (mm)HL (mm)PVægt (kg)GrebFiler
419062015 419062015 SAV 5024 kugleventil 15 mm p/m RG1/2" muffe15.371225491.5140.245L
419062018 419062018 SAV 5024 kugleventil 18 mm p/m RG1/2" muffe18.372225491.5150.266L
419062022 419062022 SAV 5024 kugleventil 22 mm p/m RG3/4" muffe22.3852357.591.5200.359L
419062028 419062028 SAV 5024 kugleventil 28 mm p/m RG1" muffe28.4972565.3126.5250.593L
419062035 419062035 SAV 5024 kugleventil 35 mm p/m RG1 1/4" muffe35.31093170.8126.5320.926L
419062042 419062042 SAV 5024 kugleventil 42 mm p/m RG1 1/2" muffe42.41283683.3141.5401.587L
419062054 419062054 SAV 5024 kugleventil 54 mm p/m RG2" muffe54.41504491141.5502.484L
419062315 419062315 SAV 5024 kugleventil 15mm p/m RG -Krom1/2" muffe - Krom15.374225491.5140.25L
Artikel nummer 419062015
VVS-nummer 419062015
Beskrivelse SAV 5024 kugleventil 15 mm p/m RG
Rørgevind (tommer) 1/2" muffe
Ø 15.3
A (mm) 71
C (mm) 22
H 54
L (mm) 91.5
P 14
Vægt (kg) 0.245
Greb L
Artikel nummer 419062018
VVS-nummer 419062018
Beskrivelse SAV 5024 kugleventil 18 mm p/m RG
Rørgevind (tommer) 1/2" muffe
Ø 18.3
A (mm) 72
C (mm) 22
H 54
L (mm) 91.5
P 15
Vægt (kg) 0.266
Greb L
Artikel nummer 419062022
VVS-nummer 419062022
Beskrivelse SAV 5024 kugleventil 22 mm p/m RG
Rørgevind (tommer) 3/4" muffe
Ø 22.3
A (mm) 85
C (mm) 23
H 57.5
L (mm) 91.5
P 20
Vægt (kg) 0.359
Greb L
Artikel nummer 419062028
VVS-nummer 419062028
Beskrivelse SAV 5024 kugleventil 28 mm p/m RG
Rørgevind (tommer) 1" muffe
Ø 28.4
A (mm) 97
C (mm) 25
H 65.3
L (mm) 126.5
P 25
Vægt (kg) 0.593
Greb L
Artikel nummer 419062035
VVS-nummer 419062035
Beskrivelse SAV 5024 kugleventil 35 mm p/m RG
Rørgevind (tommer) 1 1/4" muffe
Ø 35.3
A (mm) 109
C (mm) 31
H 70.8
L (mm) 126.5
P 32
Vægt (kg) 0.926
Greb L
Artikel nummer 419062042
VVS-nummer 419062042
Beskrivelse SAV 5024 kugleventil 42 mm p/m RG
Rørgevind (tommer) 1 1/2" muffe
Ø 42.4
A (mm) 128
C (mm) 36
H 83.3
L (mm) 141.5
P 40
Vægt (kg) 1.587
Greb L
Artikel nummer 419062054
VVS-nummer 419062054
Beskrivelse SAV 5024 kugleventil 54 mm p/m RG
Rørgevind (tommer) 2" muffe
Ø 54.4
A (mm) 150
C (mm) 44
H 91
L (mm) 141.5
P 50
Vægt (kg) 2.484
Greb L
Artikel nummer 419062315
VVS-nummer 419062315
Beskrivelse SAV 5024 kugleventil 15mm p/m RG -Krom
Rørgevind (tommer) 1/2" muffe - Krom
Ø 15.3
A (mm) 74
C (mm) 22
H 54
L (mm) 91.5
P 14
Vægt (kg) 0.25
Greb L
