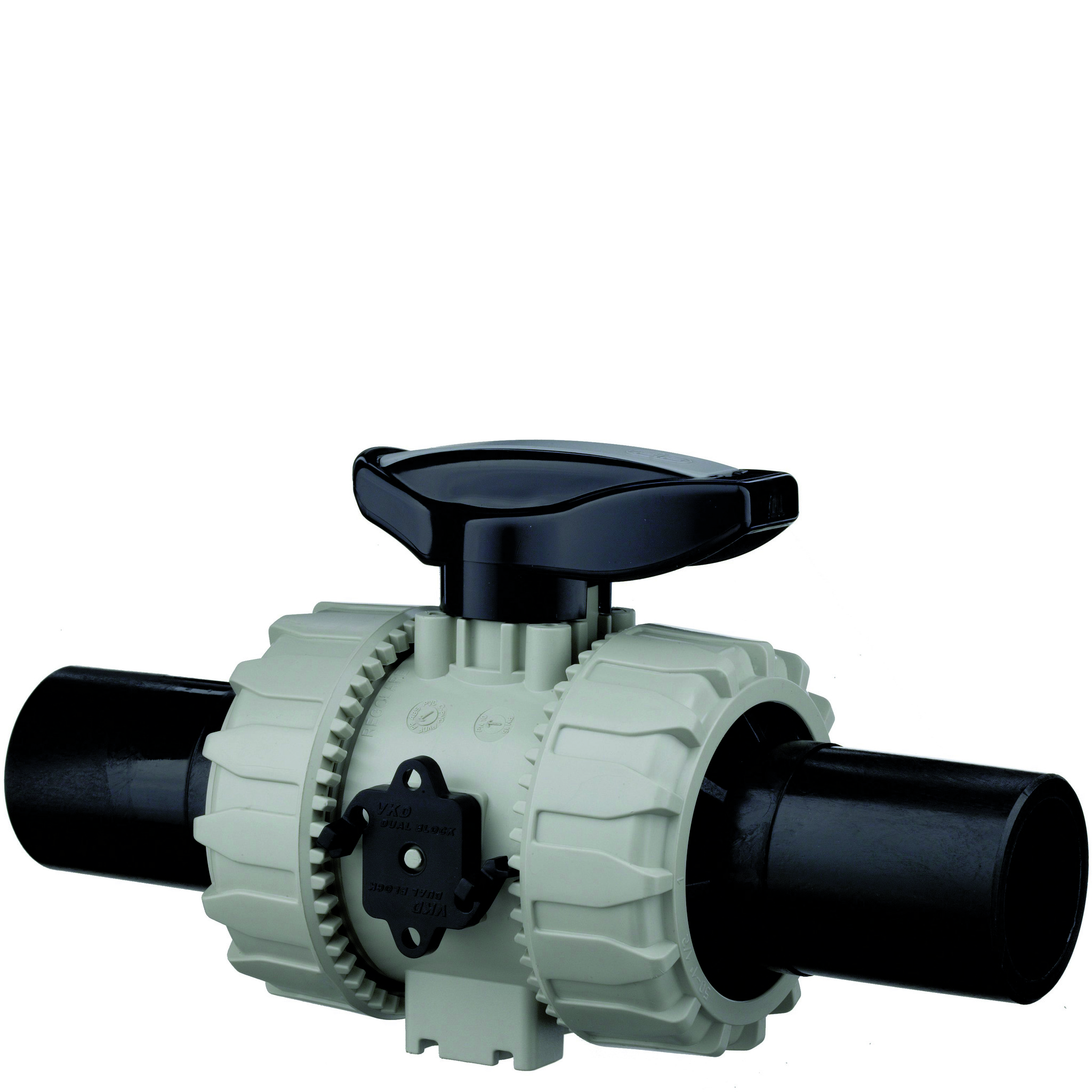

VKDBEM-E

PP Kugleventil, 2-vejs med PE-ender DN15-100 EPDM

  • PP VKD Kugleventil 2-vejs
  • Med PE100-svejseender til stuk- og elektrosvejsning
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN10
  • EPDM
Fjern

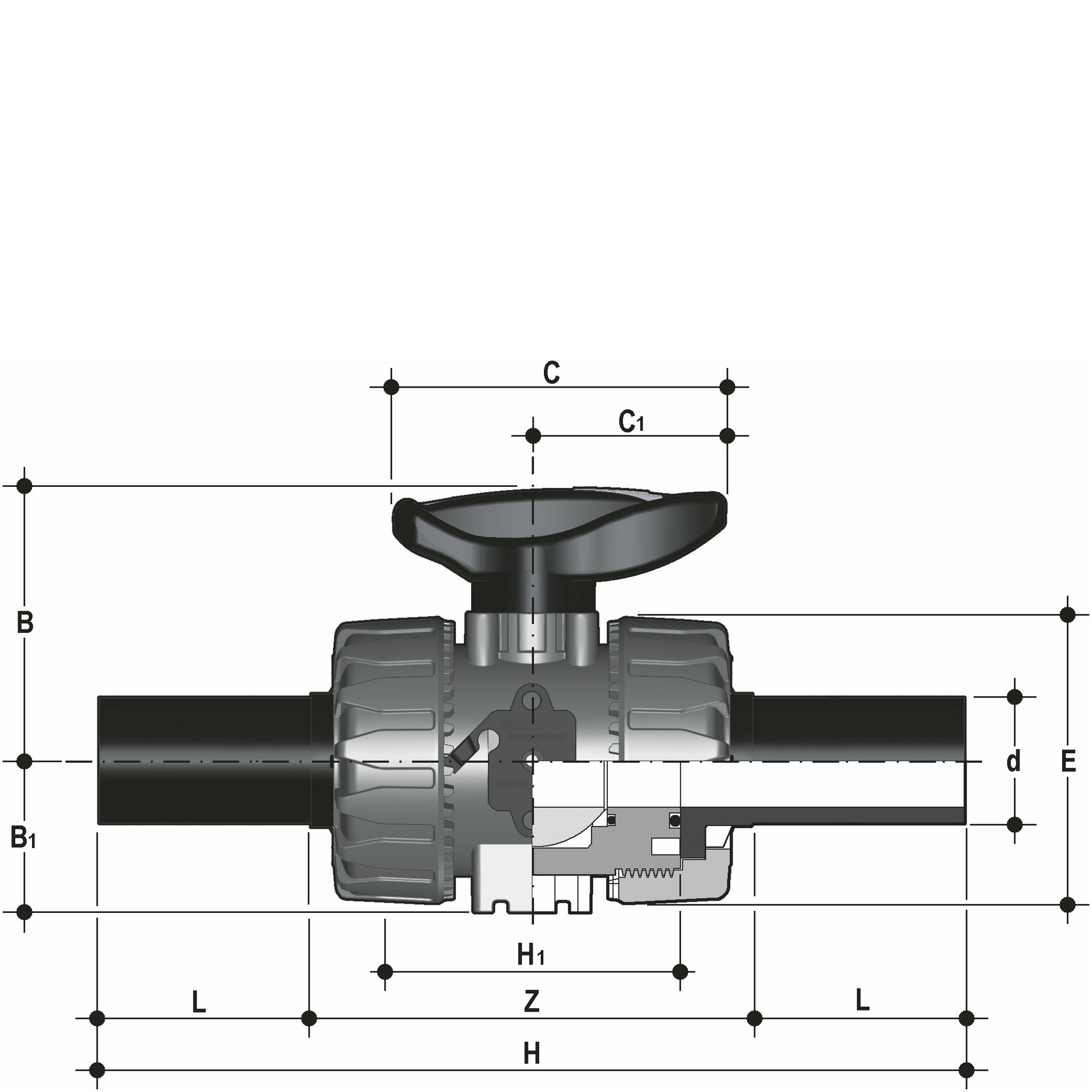

Vis alle mål +
Artikel nummer VVS-nummer dDNLHH1EBCC1B1Filer
VKDBEM-E-020 062863020 201541175655454674029 CAD/Step
VKDBEM-E-025 062863025 252052210706565854934.5 CAD/Step
VKDBEM-E-032 062863032 322555226787369.5854939 CAD/Step
VKDBEM-E-040 062863040 403256243888682.51086446 CAD/Step
VKDBEM-E-050 062863050 5040582619398891086452 CAD/Step
VKDBEM-E-063 062863063 6350662931111221081347662 CAD/Step
VKDBEM-E-075 062863075 75657135613316216422517587 CAD/Step
VKDBEM-E-090 062863090 908088390149202177327272105 CAD/Step
VKDBEM-E-110 062863110 11010092431167236195385330129 CAD/Step
Artikel nummer VKDBEM-E-020
VVS-nummer 062863020
d 20
DN 15
L 41
H 175
H1 65
E 54
B 54
C 67
C1 40
B1 29
Artikel nummer VKDBEM-E-025
VVS-nummer 062863025
d 25
DN 20
L 52
H 210
H1 70
E 65
B 65
C 85
C1 49
B1 34.5
Artikel nummer VKDBEM-E-032
VVS-nummer 062863032
d 32
DN 25
L 55
H 226
H1 78
E 73
B 69.5
C 85
C1 49
B1 39
Artikel nummer VKDBEM-E-040
VVS-nummer 062863040
d 40
DN 32
L 56
H 243
H1 88
E 86
B 82.5
C 108
C1 64
B1 46
Artikel nummer VKDBEM-E-050
VVS-nummer 062863050
d 50
DN 40
L 58
H 261
H1 93
E 98
B 89
C 108
C1 64
B1 52
Artikel nummer VKDBEM-E-063
VVS-nummer 062863063
d 63
DN 50
L 66
H 293
H1 111
E 122
B 108
C 134
C1 76
B1 62
Artikel nummer VKDBEM-E-075
VVS-nummer 062863075
d 75
DN 65
L 71
H 356
H1 133
E 162
B 164
C 225
C1 175
B1 87
Artikel nummer VKDBEM-E-090
VVS-nummer 062863090
d 90
DN 80
L 88
H 390
H1 149
E 202
B 177
C 327
C1 272
B1 105
Artikel nummer VKDBEM-E-110
VVS-nummer 062863110
d 110
DN 100
L 92
H 431
H1 167
E 236
B 195
C 385
C1 330
B1 129
