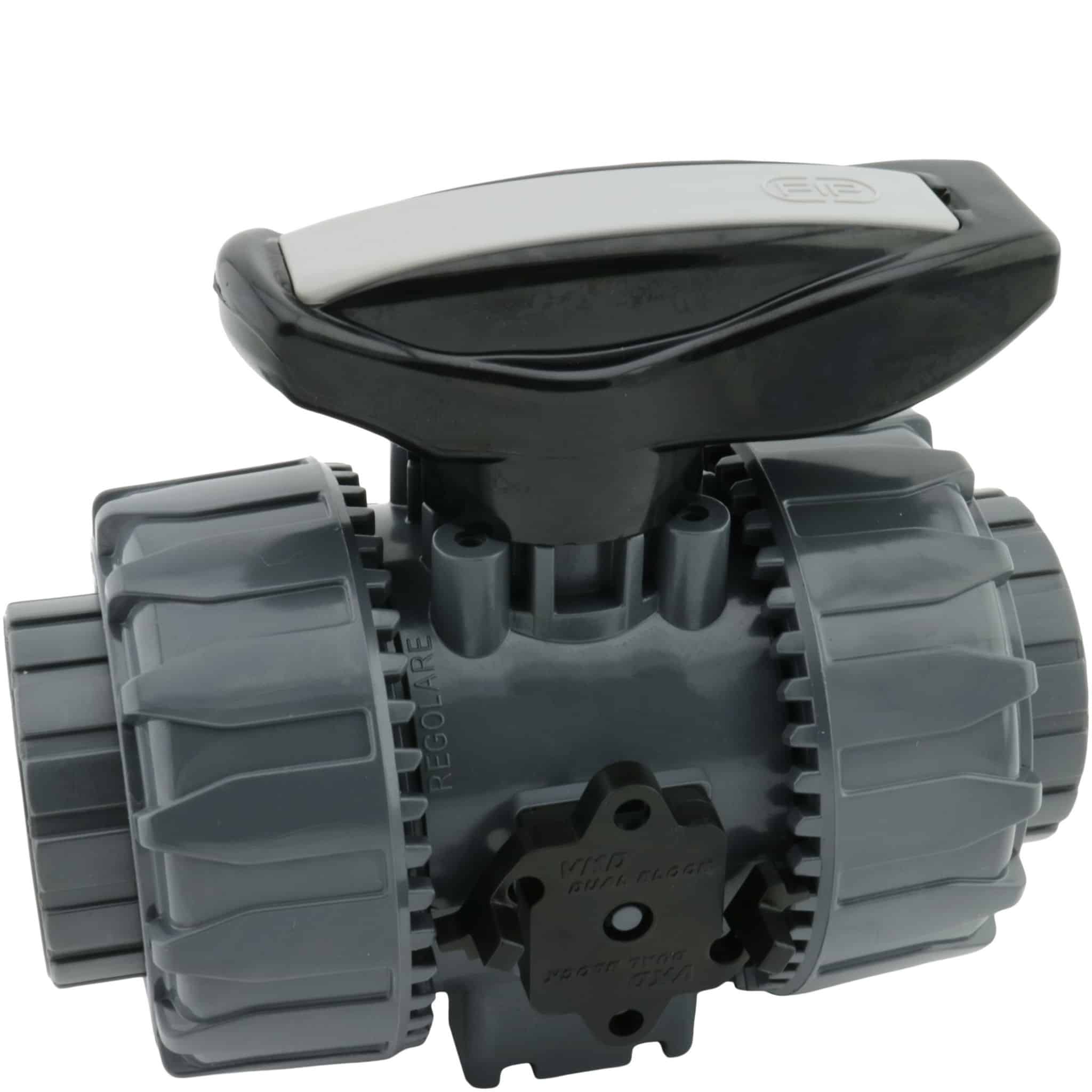

VKDFV-V

PVC Kugleventil indvendig gevind DN10-100mm FPM

  • PVC VKD Kugleventil 2-vejs
  • Med PVC indlægsdele med gevindmuffer
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • FPM
Fjern

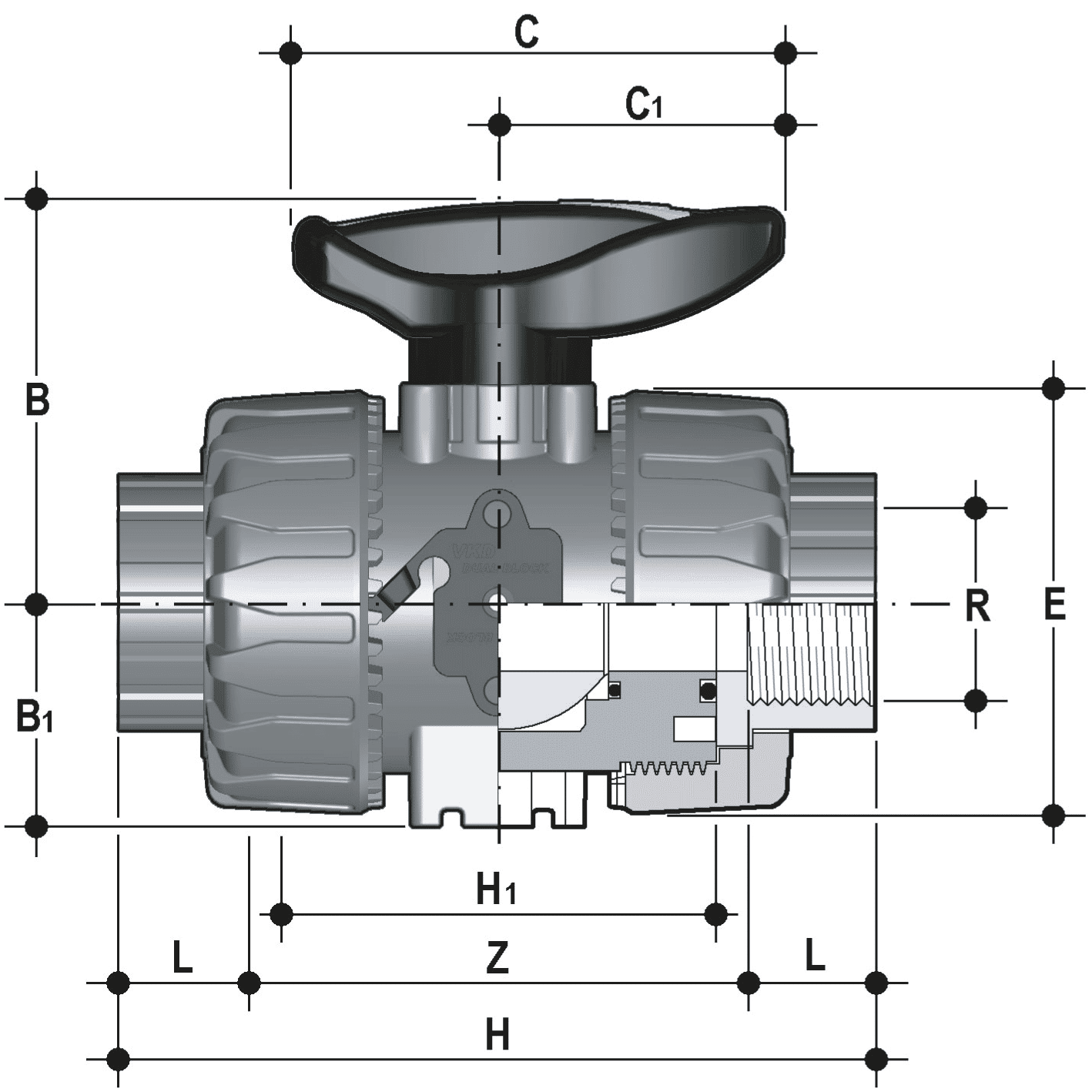

Vis alle mål +
Artikel nummer VVS-nummer RDNLZHEBxB1CH1C1Filer
VKDFV-V-R010 3/8"1011801035454x29676540 CAD/Step
VKDFV-V-R015 1/2"1515801105454x29676540 CAD/Step
VKDFV-V-R020 3/4"2016831166565x34,5857049 CAD/Step
VKDFV-V-R025 1"2519961347369,5x39857849 CAD/Step
VKDFV-V-R032 1 1/4"32211101538682,5x461088864 CAD/Step
VKDFV-V-R040 1 1/2"40211131569889x521089364 CAD/Step
VKDFV-V-R050 2"5026135186122108x6213411176 CAD/Step
VKDFV-V-R065 2 1/2"6530175235164164x87225133175 CAD/Step
VKDFV-V-R080 3"8033203270203177x105327149272 CAD/Step
VKDFV-V-R100 4"10039229308238195x129385167330 CAD/Step
Artikel nummer VKDFV-V-R010
VVS-nummer
R 3/8"
DN 10
L 11
Z 80
H 103
E 54
BxB1 54x29
C 67
H1 65
C1 40
Artikel nummer VKDFV-V-R015
VVS-nummer
R 1/2"
DN 15
L 15
Z 80
H 110
E 54
BxB1 54x29
C 67
H1 65
C1 40
Artikel nummer VKDFV-V-R020
VVS-nummer
R 3/4"
DN 20
L 16
Z 83
H 116
E 65
BxB1 65x34,5
C 85
H1 70
C1 49
Artikel nummer VKDFV-V-R025
VVS-nummer
R 1"
DN 25
L 19
Z 96
H 134
E 73
BxB1 69,5x39
C 85
H1 78
C1 49
Artikel nummer VKDFV-V-R032
VVS-nummer
R 1 1/4"
DN 32
L 21
Z 110
H 153
E 86
BxB1 82,5x46
C 108
H1 88
C1 64
Artikel nummer VKDFV-V-R040
VVS-nummer
R 1 1/2"
DN 40
L 21
Z 113
H 156
E 98
BxB1 89x52
C 108
H1 93
C1 64
Artikel nummer VKDFV-V-R050
VVS-nummer
R 2"
DN 50
L 26
Z 135
H 186
E 122
BxB1 108x62
C 134
H1 111
C1 76
Artikel nummer VKDFV-V-R065
VVS-nummer
R 2 1/2"
DN 65
L 30
Z 175
H 235
E 164
BxB1 164x87
C 225
H1 133
C1 175
Artikel nummer VKDFV-V-R080
VVS-nummer
R 3"
DN 80
L 33
Z 203
H 270
E 203
BxB1 177x105
C 327
H1 149
C1 272
Artikel nummer VKDFV-V-R100
VVS-nummer
R 4"
DN 100
L 39
Z 229
H 308
E 238
BxB1 195x129
C 385
H1 167
C1 330
Datablad
Produktblad
